Замена левого или правого колеса робот-пылесоса bObsweep

Переверните Bob и снимите 7 винтов, удерживающих крышку вместе.

Снимите основной валик. Отвинтите держатель и поднимите валик наружу. Напоминание: держите этот винт отдельно от остальных, чтобы позже использовать его при установке обратно.

В зависимости от модели на bObsweep может быть установлено только 6 винтов.

В отсеке валика есть два отверстия для винтов: одно в центре, одно в левом конце. Удалите оба и отложите для сборки.

По краям bObsweep расположены ещё пять винтов. Два установлены вверху и внизу, и один на правом конце основного валика.

Переверните bOb обратно так, чтобы был виден экран. Поднимите крышку, чтобы открыть доступ к основной плате bObsweep.

Отсоедините силовой вход от крышки. Захватите его и вытащите.

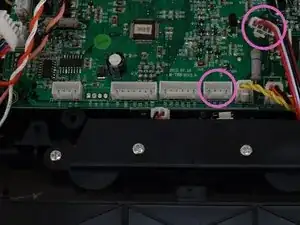

Снимите три разъёма с материнской платы. Сожмите маленькую белую защёлку сбоку каждого разъёма и потяните прямо вверх, чтобы освободить разъёмы от платы.

1. В левом нижнем углу: небольшой разъём с красным, чёрным и белым проводами.

2. Один толстый белый провод, подключающийся справа от предыдущего разъёма.

3. На верхнем краю материнской платы bOb: широкий разноцветный разъём.

Отложите крышку и приступайте к ремонту.

После снятия верхней крышки bObsweep под колёсами будет дополнительная крышка, которую нужно снять. Выкрутите все шесть винтов, удерживающих её на месте.

По два винта расположены по бокам каждого колеса: один сверху и один снизу.

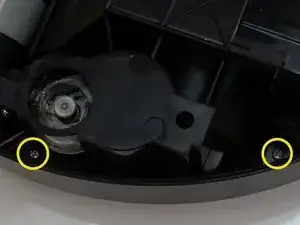

Два винта находятся чуть ниже нижнего края основной платы.

Снимите разъём, который крепит эту крышку к основной плате. Это небольшой разъём с красным, чёрным, коричневым и белым проводами.

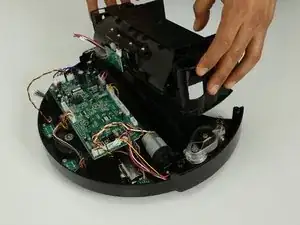

Когда все винты и разъёмы будут отключены, поднимите крышку колёс и отложите для дальнейшей сборки.

Держите все снятые с bObsweep детали организованными для удобной повторной установки после ремонта.

Вы увидите открытые левое и правое колеса bObsweep.

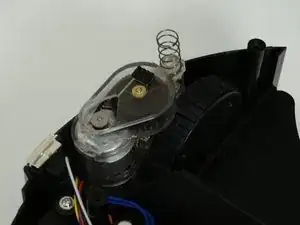

На каждом колесе сверху расположена пружина. Снимите пружину с колеса, которое собираетесь заменить, и отложите для дальнейшей сборки.

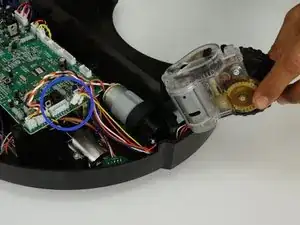

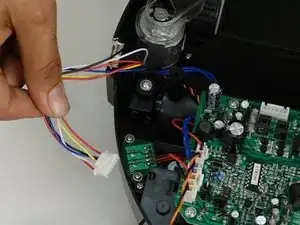

Поднимите соответствующее колесо, и вы увидите место его подключения к материнской плате.

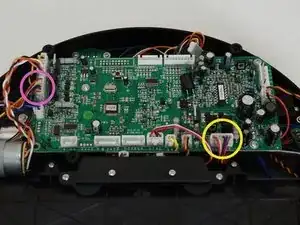

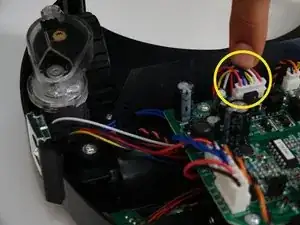

Разноцветные провода правого колеса подключаются в центре левого края материнской платы.

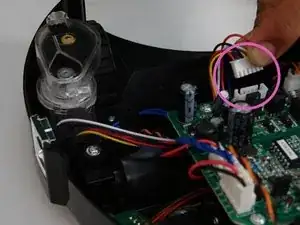

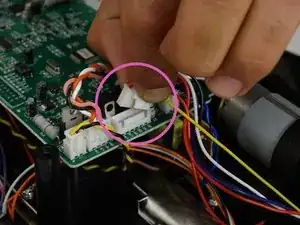

Но разъём левого колеса подключается к нижнему краю материнской платы, ближе к её правой стороне.

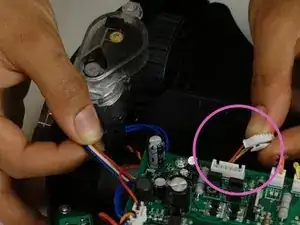

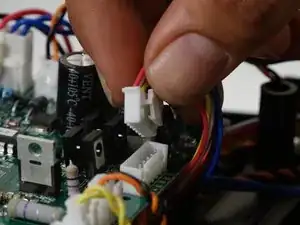

Сожмите белую защёлку сбоку соответствующего разъёма, чтобы освободить его от материнской платы, и потяните вверх, чтобы полностью отключить.

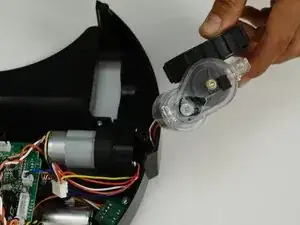

Старое левое или правое колесо будет полностью отсоединено от bObsweep.

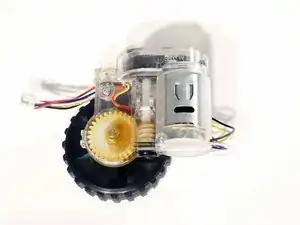

После удаления старого колеса установите на его место новое.

Мотор должен быть ближе к внешней стороне, а колесо — ближе к внутренней.

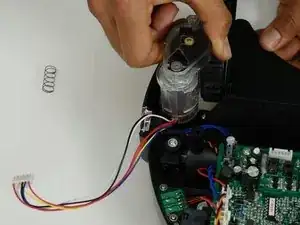

Убедитесь, что провода разъёма прокинуты вдоль нижней части bObsweep, чтобы они не сдвигались при дальнейшем использовании.

Для правого колеса проведите провода справа от стойки винта, под материнской платой, а затем обратно вверх, прежде чем подключить к нижнему краю материнской платы.

Для левого колеса проводку протяните вдоль дна bOb и как можно дальше влево перед подключением обратно к материнской плате.

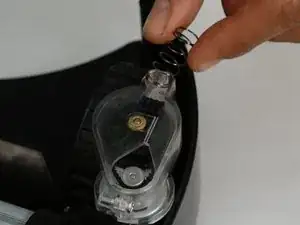

Установите пружину на новое колесо.

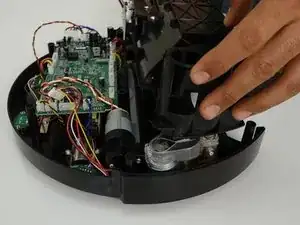

Когда разъём закреплён, опустите крышку колёс и прижмите, чтобы она плотно села внутри bObsweep.

Возможно, удобнее слегка приподнять пылесос при установке крышки, чтобы колеса не мешали её установке.

Завинтите шесть винтов, удерживающих крышку колёс, затем закройте bObsweep (см. предыдущее руководство).
