Замена выключателя питания робота-пылесоса bObsweep

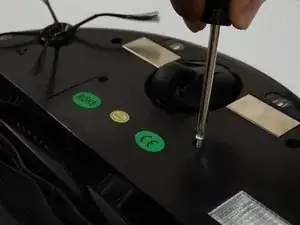

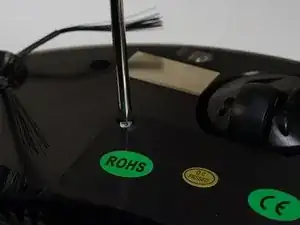

Открутите крышку отсека аккумулятора на нижней стороне bObsweep, над основной щёткой.

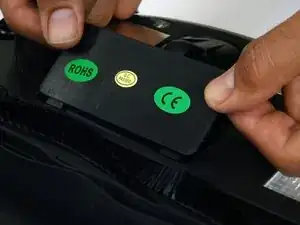

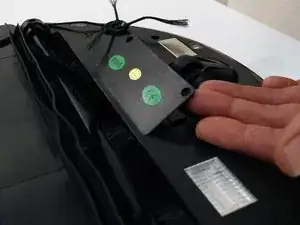

Поднимите крышку, чтобы обнажить аккумулятор.

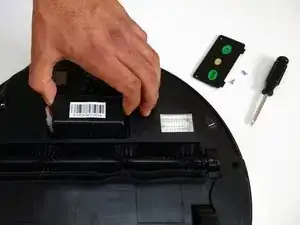

Поднимите аккумулятор вверх и извлеките его из отсека.

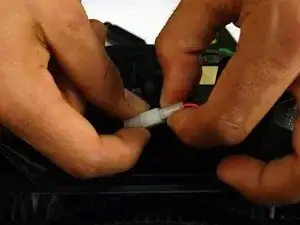

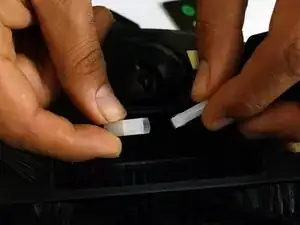

Двумя руками сожмите пластиковый разъём, где проводка аккумулятора подключается к bObsweep, и разъедините его.

Подсоедините провода нового аккумулятора. Плотно соедините разъём — он зафиксируется.

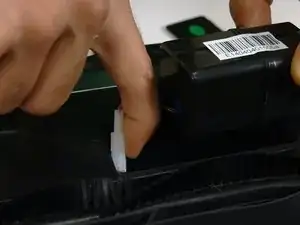

Уложите провода внутри отсека аккумулятора с правой стороны.

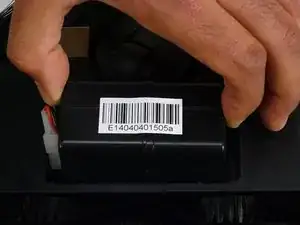

Опустите аккумулятор в bObsweep штрих-кодом вверх.

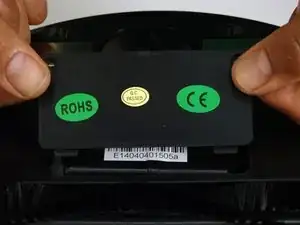

Опустите крышку так, чтобы она лёгa ровно и отверстия под винты крышки совпали с отверстиями в корпусе bObsweep.

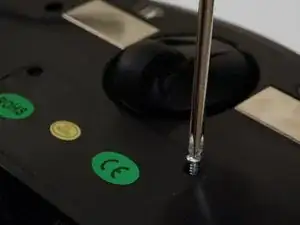

Установите обратно два винта, которые вы снимали на первом шаге, чтобы закрепить крышку и аккумулятор.

Переверните Bob и снимите 7 винтов по периметру, которые удерживают крышку.

Снимите основную щётку. Открутите держатель и выньте щётку. Напоминание: Отложите этот винт отдельно от остальных, он понадобится позже при установке обратно.

В зависимости от модели на bObsweep может быть установлено только 6 винтов.

В отсеке щётки есть два отверстия под винты: одно по центру, одно на левом конце. Удалите оба и отложите для повторной сборки.

Ещё пять винтов расположены по краям корпуса bObsweep. Два установлены вверху и внизу, и один на правом конце отсека основной щётки.

Переверните bOb обратно, чтобы видеть экран. Поднимите крышку, чтобы получить доступ к основной плате bObsweep.

Отсоедините вход питания от крышки. Захватите его и вытяните наружу.

Снимите три штырьковых разъёма с материнской платы. Сожмите маленькую белую защёлку на стороне каждого разъёма и потяните прямо вверх, чтобы освободить разъёмы от платы.

1. В нижнем левом углу: маленький разъём с красным, чёрным и белым проводами.

2. Толстый белый провод, подключённый справа от предыдущего разъёма.

3. На верхнем краю материнской платы bOb: широкий многоцветный разъём.

Отложите крышку и приступайте к ремонту.

После открытия bObsweep вы увидите основную плату в центре. Чтобы снять её, необходимо отключить ещё 11 штырьковых разъёмов и выкрутить 3 винта.

Один винт находится в центре материнской платы, рядом с многоцветным разъёмом для левого колеса Bob.

Второй винт близко к верхнему правому углу.

Третий винт расположен у нижнего правого края.

Сохраните все три винта. Они понадобятся позже при установке заменённой основной платы.

Отсоедините все штырьковые разъёмы материнской платы. Запомните, где каждый разъём был подключён, для установки нового.

Поднимите основную плату и замените её на новую работоспособную плату. Убедитесь, что заменённая плата лежит ровно на стойках внутри bObsweep.

Заверните обратно 3 винта, которые вы сняли на предыдущем шаге.

Все разъёмы, которые вы сняли на первом шаге, должны быть снова подключены в правильные места.

Порядок вдоль левого края материнской платы сверху вниз следующий:

Маленький жёлто-чёрный штырьковый разъём.

Разъём мотора основной щётки, который имеет две пары скрученных проводов: одна пара красно-белая, другая — розово-чёрная.

Широкий многоцветный разъём, подключённый к левому колесу bObsweep.

Наконец, маленький разъём со скрученными чёрным и синим проводами.

Когда все разъёмы подключены, начните сборку корпуса перед повторным использованием пылесоса.

Порядок слева направо вдоль нижней кромки при повторном подключении должен быть следующим:

Разъём с многоцветными проводами и широкой основой, который подключается к правому колесу Bob.

Маленький разъём с чёрно-оранжевыми проводами.

Маленький жёлтый разъём.

Маленький разъём с красным, чёрным, белым и коричневым проводами.

На этой строке останется 3 пустых места. Два из них будут заполнены при установке крышки.

В верхней части правого края материнской платы находится широкий красный, чёрный и синий разъём схемы.

Под ним расположен меньший разъём для входа питания bOb с оранжевыми и чёрными проводами.

Подключите каждый из них к материнской плате в соответствующий разъём.

На верхнем краю материнской платы крепятся два широких многокрасочных разъёма. Один был снят при отсоединении крышки bObsweep, поэтому это место пока останется пустым.

Второй вставляется с правой стороны открытого пространства.

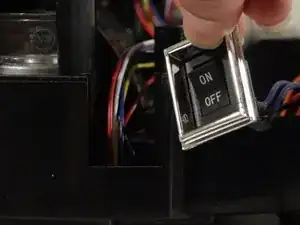

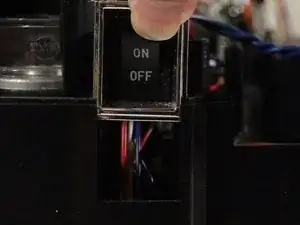

Выключатель питания находится на правой стороне нижней части bOb. Сдвиньте его строго вверх, чтобы вынуть выключатель.

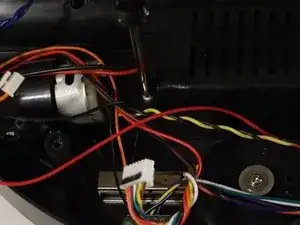

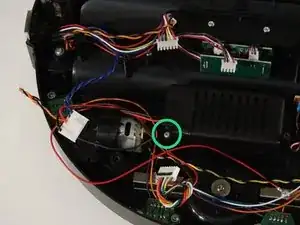

Провода выключателя питания зафиксированы внутри отсека батареи. Выкрутите винт в нижнем левом углу держателя батареи и поднимите пластиковую деталь.

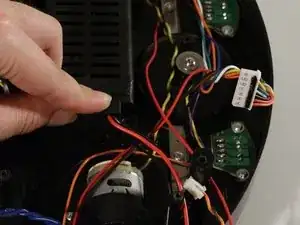

Вытяните провод из отсека, чтобы отсоединить выключатель питания и его провода от bObsweep.

Вставьте новый выключатель в открытое пространство на боковой стороне bOb.

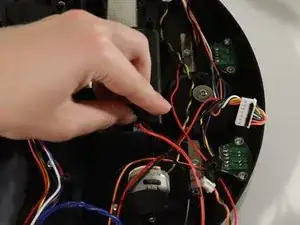

Затем поместите чёрно-красный провод в отсек батареи. В нижнем углу держателя батареи есть выемка, в которой должны размещаться провода. Когда всё установлено правильно, опустите крышку провода и установите винт, фиксирующий её на bOb.

После завершения ремонта выключателя питания установите на место основную плату, батарею и крышку перед повторным использованием bOb.

Для руководства по закрытию bOb перейдите по ссылке: Closing bObsweep's cover after repair
