Замена мотора колеса bObsweep PetHair Plus WPP56002

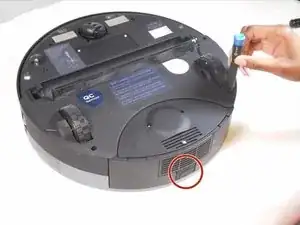

Нажмите защёлку на боковой стороне контейнера для пыли, чтобы освободить её фиксатор. Она подпружинена и частично выскочит. Извлеките контейнер из посадочного места.

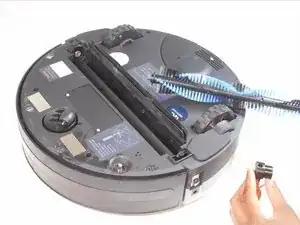

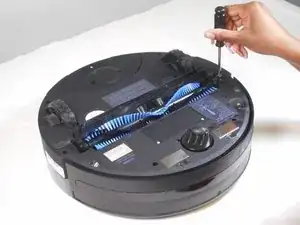

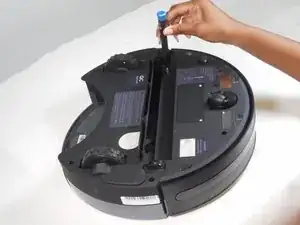

Переверните bObsweep и открутите винт основного валика (13.7 мм, плоская головка) плоской отверткой.

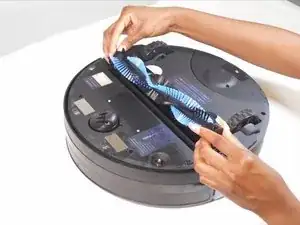

Поднимите и извлеките основной валик и его пластиковую торцевую крышку подшипника.

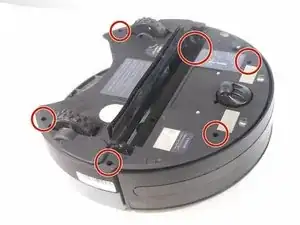

Удалите два винта (9.9 мм, Phillips #1) рядом с вращающимся передним колесом.

Удалите два винта (9.9 мм, Phillips #1) под колёсами по обе стороны от отсека контейнера для пыли.

Удалите винт (9.9 мм, Phillips #1) сбоку от мотора щётки.

Удалите винт (9.9 мм, Phillips #1) внутри отсека щётки.

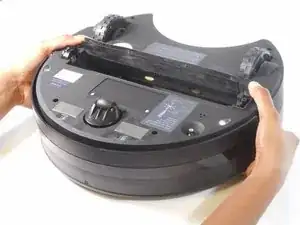

Аккуратно удерживайте верхнюю и нижнюю половины вместе и переверните bObsweep в нормальное положение.

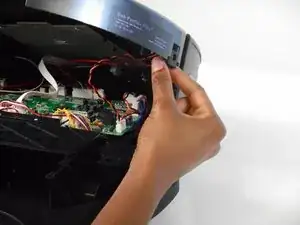

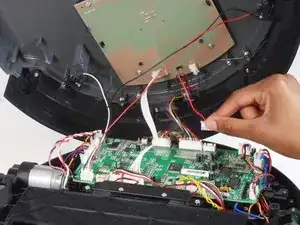

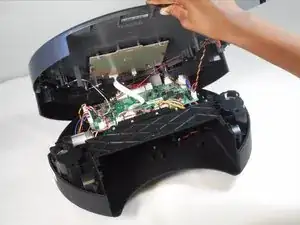

Поднимите крышку, чтобы открыть доступ к основной плате.

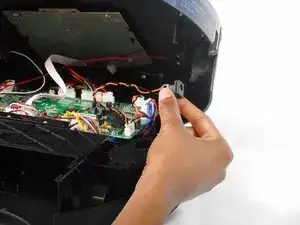

Сдвиньте разъём питания вниз.

Отведите его в сторону, чтобы защитить от повреждений.

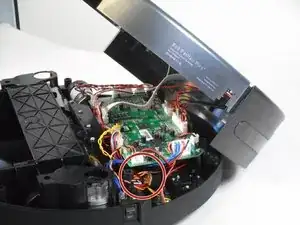

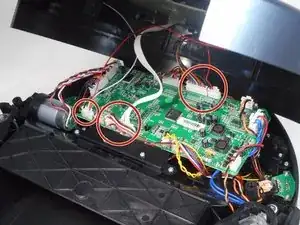

Нажмите защёлки на разъёмах платы и поднимите их строго вверх, чтобы снять:

Многоцветный девятижильный разъём на верхнем крае платы.

Двухцветный (красный и чёрный) разъём непосредственно рядом с ним.

Семижильный белый разъём на нижнем крае платы.

Разъём с красным, белым и чёрным проводами в левом нижнем углу платы.

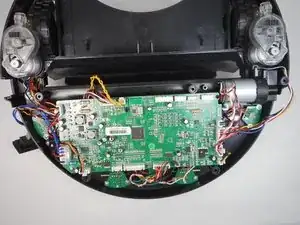

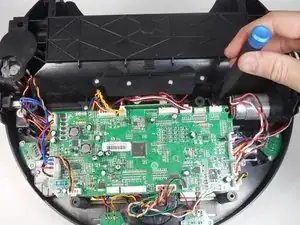

Открутите шесть винтов (9.9 мм, Phillips #1), крепящих крышку колеса.

Для доступа к этим крепёжным винтам может потребоваться сдвинуть мотор основной щётки и выключатель питания.

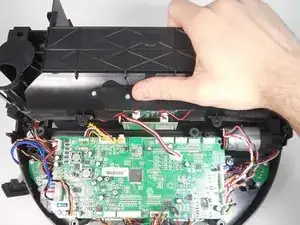

Снимите крышку колеса с основной платы.

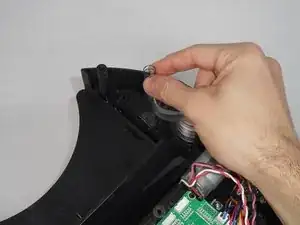

Снимите пружины колеса и отложите их в сторону, чтобы они не потерялись.

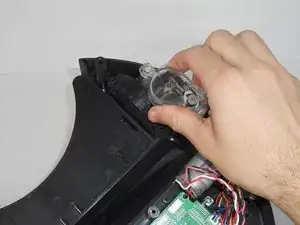

Извлеките неисправное колесо.

Отключите колесо от основной платы.

Подоприте заднюю часть bObsweep на несколько сантиметров.

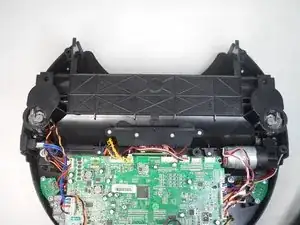

Установите новое колесо.

Подключите левое колесо к основной плате.

Пропустите провода вдоль нижнего края, чтобы они не застряли под мотором основной щётки.

Подключите правое колесо к основной плате.

Пропустите провода вокруг ближайшего стойкового винта под основной платой и вытащите их наружу.
