Замена светодиодного экрана bObsweep PetHair Plus WPP56002

Нажмите на защёлку сбоку пылесборника, чтобы освободить её. Она с пружинным механизмом и частично выйдет наружу. Извлеките пылесборник из корпуса.

Переверните bObsweep и отвинтите винт основного вала щётки (13.7 мм, шлиц) плоской отвёрткой.

Поднимите и извлеките основную щётку и её пластиковую крышку подшипника.

Снимите два винта (9.9 мм, Phillips #1) рядом с вращающимся передним колесом.

Снимите два винта (9.9 мм, Phillips #1) под колёсами по обеим сторонам от отсека пылесборника.

Снимите винт (9.9 мм, Phillips #1) сбоку от моторчика щётки.

Снимите винт (9.9 мм, Phillips #1) внутри отсека щётки.

Аккуратно держите верхнюю и нижнюю половины вместе и поставьте bObsweep в вертикальное положение.

Поднимите крышку, чтобы открыть плату.

Сдвиньте разъём питания вниз.

Отложите его в сторону, чтобы защитить от повреждений.

Нажмите на фиксаторы разъёмов на плате и тяните их строго вверх, чтобы отключить:

Многожильный разноцветный разъём на девяти проводах в верхней кромке платы.

Разъём с красным и чёрным проводом непосредственно рядом с ним.

Семипроводный белый разъём на нижней кромке платы.

Разъём с красным, белым и чёрным проводами в нижнем левом углу платы.

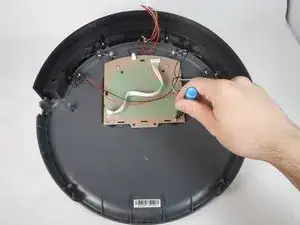

Снимите и отложите четыре винта (9.7 мм, Phillips #1) на нижней стороне крышки, крепящие экран.

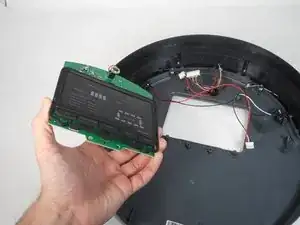

Поднимите экран, при необходимости отодвинув провода в сторону.

Совместите новую экранную панель лицевой стороной вниз с направляющими винтов на крышке.
