Замена бампера bObsweep PetHair Plus WPP56002

Нажмите защелку на боковой стороне контейнера для пыли, чтобы освободить его фиксатор. Она с пружинным механизмом и частично выскользнет. Извлеките его из посадочного места.

Переверните bObsweep и выкрутите винт главной щетки (13,7 мм, плоская головка) плоской отверткой.

Поднимите и извлеките главную щетку и её пластиковую крышку подшипника.

Удалите два винта (9,9 мм, крест Phillips #1) рядом с вращающимся передним колесом.

Удалите два винта (9,9 мм, крест Phillips #1) под колёсами по обеим сторонам от отсека контейнера для пыли.

Удалите винт (9,9 мм, крест Phillips #1) сбоку от мотора щетки.

Удалите винт (9,9 мм, крест Phillips #1) внутри отсека щетки.

Аккуратно удерживайте верхнюю и нижнюю половины вместе и переверните bObsweep в вертикальное положение.

Поднимите крышку, чтобы открыть доступ к основной плате.

Сдвиньте вход питания вниз.

Отодвиньте его в сторону, чтобы защитить от повреждений.

Нажмите защёлки на разъёмах платы и поднимите их строго вверх, чтобы снять:

Многоцветный разъём с девятью проводами на верхнем краю платы.

Разъём с красным и чёрным проводами прямо рядом с ним.

Разъём с семью белыми проводами на нижнем краю платы.

Разъём с красным, белым и чёрным проводами в нижнем левом углу платы.

Снимите и отложите в сторону две пружины по обеим сторонам экрана.

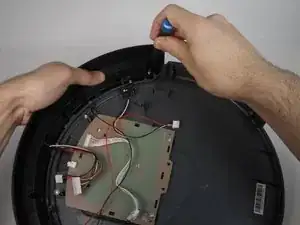

Удалите четыре винта (9,9 мм, крест Phillips #1).

Поднимите, чтобы отсоединить бампер.

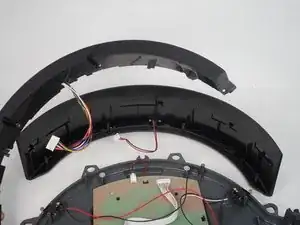

Разделите его на три компонента (большая внешняя часть, небольшая запитанная часть и пластиковая полоска).

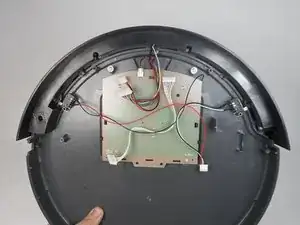

Поместите крышку поверх большой внешней части.

Убедитесь, что стойки для винтов выступают через соответствующие отверстия крышки.

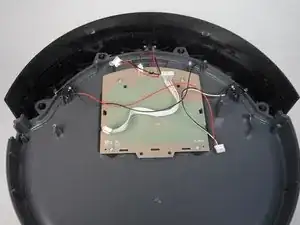

Установите новый датчик препятствий (небольшая запитанная часть).

Примечание: при необходимости слегка приподнимите бампер, чтобы две части соприкоснулись.

Убедитесь, что он выровнен со стойками для винтов и что провода не зажаты между двумя частями.
