Замена мотора боковой щётки у bObsweep

Переверните боба и удалите 7 винтов вокруг корпуса, которые удерживают крышку.

Снимите основную щётку. Открутите держатель и поднимите щётку. Напоминание: держите этот винт отдельно от остальных, чтобы позже использовать его при повторной установке.

В зависимости от модели на bObsweep может быть установлено всего 6 винтов.

Внутри отсека щётки есть два отверстия для винтов: одно в центре, одно на левом конце. Удалите оба и отложите для сборки.

Ещё пять винтов расположены по краям bObsweep. Два установлены вверху и внизу, и один на правом конце основной щётки.

Переверните bOb обратно, чтобы видеть экран. Поднимите крышку, чтобы открыть доступ к основной плате bObsweep.

Отсоедините разъём питания от крышки. Захватите его и выдвиньте наружу.

Снимите три разъёма с материнской платы. Сожмите маленькую белую защёлку на боковой стороне каждого разъёма и потяните вверх, чтобы отсоединить от платы.

1. В нижнем левом углу: маленький разъём с красным, чёрным и белым проводами.

2. Один толстый белый провод, который подключается справа от предыдущего разъёма.

3. На верхнем краю материнской платы bOb: широкий многоцветный разъём.

Отложите крышку и приступайте к ремонту.

После открытия bObsweep Вы увидите основную плату в центре. Чтобы снять её, необходимо отключить ещё 11 разъёмов и выкрутить 3 винта.

Один находится в центре материнской платы, рядом с многоцветным разъёмом для левого колеса Boba.

Второй — близко к верхнему правому углу.

Третий — рядом с нижним правым краем.

Сохраните все три винта. Они понадобятся позже при установке новой основной платы.

Отключите все разъёмы материнской платы. Запомните, куда каждый разъём подключается для установки нового.

Поднимите основную плату и замените её на новую рабочую. Убедитесь, что замена лежит ровно на винтовых стойках внутри bObsweep.

Вверните снова 3 винта, которые Вы удалили на предыдущем шаге.

Все разъёмы, которые Вы снимали в первом шаге, должны быть подключены в правильные гнёзда.

Порядок вдоль левого края материнской платы сверху вниз следующий:

Небольшой жёлто-чёрный разъём.

Разъём мотора основной щётки с двумя парами скрученных проводов: одна пара красно-белая, другая розово-чёрная.

Шире, многоцветный разъём, который подключается к левому колесу bObsweep.

Наконец, маленький разъём со скрученными чёрным и синим проводами.

После подключения всех разъёмов к bObsweep начните собирать крышку перед дальнейшей уборкой.

Порядок слева направо вдоль нижней кромки должен быть восстановлен следующим образом:

Разъём с многоцветными проводами и широкой базой, который подключается к правому колесу Боба.

Маленький разъём с чёрно-оранжевыми проводами.

Маленький жёлтый разъём.

Маленький разъём с красным, чёрным, белым и коричневым проводами.

В этой строке останется 3 пустых гнезда. Два из них будут заполнены при установке крышки.

В верхней части правого края материнской платы находится широкий разъём с красным, чёрным и синим проводами.

Под ним расположен меньший разъём для входа питания Боба с оранжево-чёрными проводами.

Подключите каждый в соответствующий слот на материнской плате.

Есть два широких многоцветных разъёма, которые подключаются к верхнему краю материнской платы. Один был снят при отсоединении крышки bObsweep, поэтому это гнездо пока останется пустым.

Другой вставляется справа от открытого пространства.

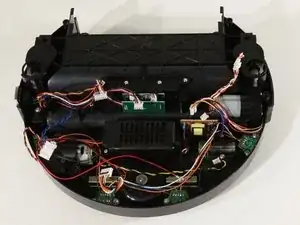

После снятия основной платы боковой мотор щётки станет доступен.

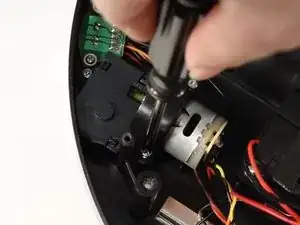

Выверните три винта, удерживающие его внутри боба.

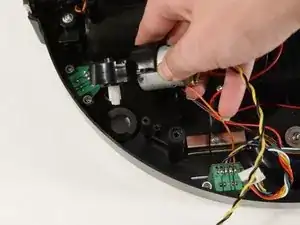

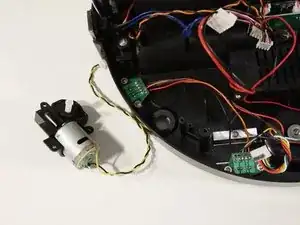

Поднимите и замените его на новый мотор.

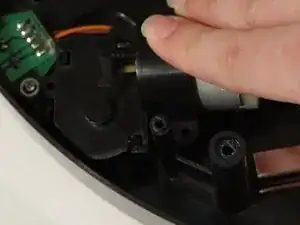

Установите новый мотор в открытое пространство, щётка должна быть направлена вниз.

Убедитесь, что он сидит ровно и совпадает с винтовыми стойками в бобе.

Установите три ранее снятых винта, затем верните основную плату на место и ознакомьтесь с инструкцией по закрытию bObsweep: Закрытие крышки bObsweep после ремонта
