Установка крышки bObsweep после ремонта

Переверните bObsweep вверх дном и выкрутите 7 винтов, которые удерживают крышку вместе.

Снимите основную щётку. Отверните держатель и извлеките щётку. Напоминание: сохраните этот винт отдельно от остальных, чтобы использовать его позже при установке.

В зависимости от модели на bObsweep может быть только 6 винтов.

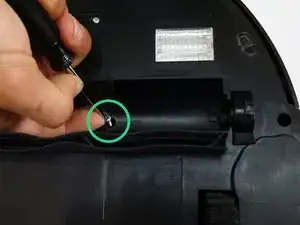

Внутри отсека для щётки находятся два отверстия под винты: одно в центре, другое — в левом конце. Выкрутите оба винта и отложите их в сторону для последующей сборки.

Ещё пять винтов расположены по краям bObsweep. Два находятся в верхней и нижней части, и один — в правом конце держателя основной щётки.

Переверните bObsweep обратно, чтобы экран был сверху. Приподнимите крышку, чтобы открыть доступ к основной плате.

Отсоедините разъём питания от крышки. Возьмитесь за него и выдвиньте.

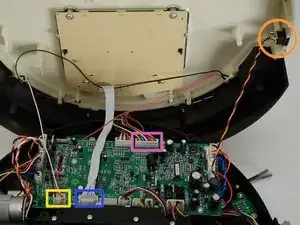

Отсоедините три разъёма платы от материнской платы. Зажмите маленький белый фиксатор на боковой стороне каждого разъёма и потяните вверх, чтобы отключить его от материнской платы.

1. В нижнем левом углу: небольшой разъём с красным, чёрным и белым проводами.

2. Один толстый белый провод, подключённый справа от предыдущего разъёма.

3. На верхнем крае материнской платы bObsweep: широкий многоцветный разъём.

Отложите крышку в сторону и приступайте к ремонту.

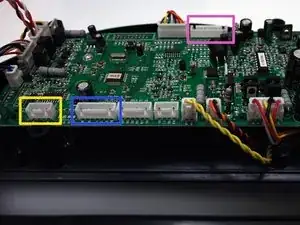

Подключите самый широкий разъём с многоцветными проводами к верхнему правому краю материнской платы.

Подключите самый маленький разъём в нижний левый угол материнской платы.

Подключите белый разъём к нижней части материнской платы, по центру ряда.

Вставьте разъём питания обратно в отверстие на крышке bObsweep.

Установите верхнюю часть bObsweep на место и аккуратно выровняйте края.

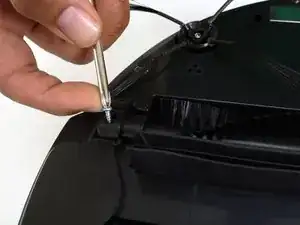

Используйте крестовую отвёртку, чтобы установить обратно шесть или семь винтов, которые были выкручены в начале ремонта, чтобы плотно зафиксировать крышку.

Пять винтов расположены вдоль краёв нижней части bObsweep.

Ещё один или два винта — в отверстиях внутри отсека щётки.

В зависимости от модели bObsweep, в отсеке щётки может быть только один винт.

Не забудьте установить основную щётку перед тем, как снова запустить уборку с помощью bObsweep.

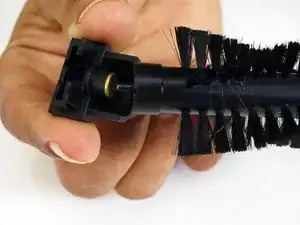

Сначала установите концевую часть.

Вставьте квадратный конец в квадратное гнездо внутри bObsweep, затем опустите щётку на место.

Надёжно закрепите винт.
