Замена двигателя основной щётки робота-пылесоса BObsweep

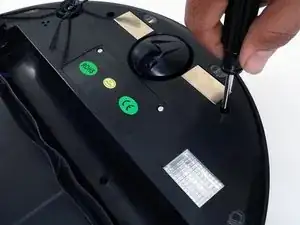

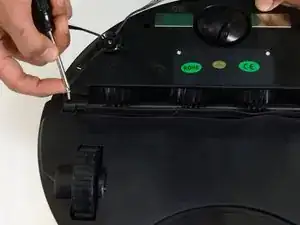

Переверните устройство Bob вверх дном и открутите 7 винтов, которые удерживают корпус.

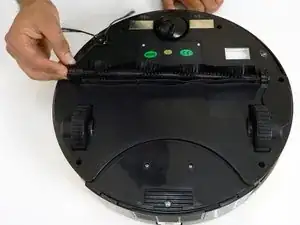

Снимите основную щётку. Отвинтите фиксатор и извлеките щётку. Напоминание: сохраните этот винт отдельно от остальных, чтобы использовать его позже при установке.

В зависимости от модели на устройстве bObsweep может быть только 6 винтов.

Внутри отсека щётки имеются два отверстия для винтов: одно в центре, другое — на левом краю. Выкрутите оба винта и отложите их в сторону для последующей сборки.

По краям устройства bObsweep находится ещё пять винтов. Два установлены сверху и снизу, и один — на правом конце основной щётки.

Переверните устройство bOb обратно, чтобы экран был виден. Поднимите крышку, чтобы открыть основную плату bObsweep.

Отсоедините разъём питания от крышки. Удерживайте его и выдвиньте в сторону.

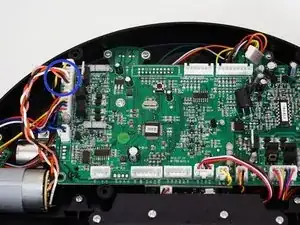

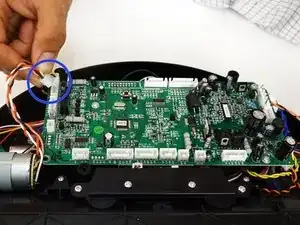

Отсоедините три разъёма от материнской платы. Зажмите маленькую белую перемычку на боковой стороне каждого разъёма и потяните вверх, чтобы отключить его от материнской платы.

1. В нижнем левом углу: небольшой разъём с красными, чёрными и белыми проводами.

2. Один толстый белый провод, подключённый справа от предыдущего разъёма.

3. На верхнем краю материнской платы bOb: широкий разъём с несколькими цветами проводов.

Отложите крышку в сторону и приступайте к ремонту.

Двигатель основной щётки расположен перед левым колесом устройства bOb, подключён к материнской плате двумя парами скрученных проводов: одна пара красно-белая, вторая — розово-чёрная.

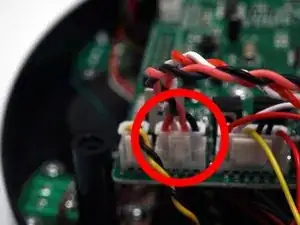

Нажмите на белую перемычку и потяните вверх, чтобы освободить разъём.

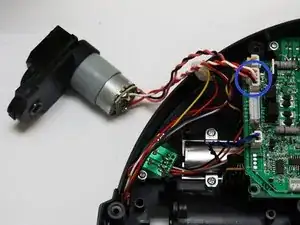

Поднимите двигатель щётки, чтобы извлечь его.

Подключите разъём нового двигателя в освободившееся гнездо на материнской плате.

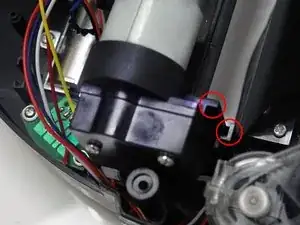

Совместите выступы двигателя щётки с двумя квадратными пазами в его держателе.

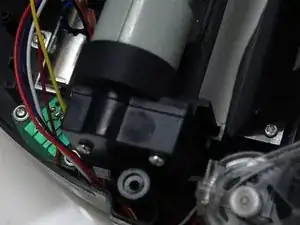

Опустите двигатель прямо вниз, пока он не зафиксируется внутри устройства bObsweep.

Закройте устройство bObsweep, следуя инструкции по закрытию корпуса или выполняя приведённые выше шаги в обратном порядке.
