Замена датчика края bObsweep PetHair Plus WPP56002
Датчики края позволяют bObsweep «видеть» поверхность пола, по которой он движется. Ваш bObsweep не обнаруживает края, из‑за чего падает со ступеней и уступов? Тогда вы по адресу! В этом руководстве показано, как заменить любой датчик края. Вам понадобится крестовая отвертка Phillips #1.
Шаг 1
Нажмите защёлку на боковой части контейнера для пыли, чтобы освободить его защёлку. Она на пружине и частично выскочит. Извлеките его из посадочного места.
Шаг 2
Переверните bObsweep и отвинтите винт основного валика (13.7 мм, шлиц «плоская») плоской отверткой.
Поднимите и удалите основной валик и его пластиковую торцевую крышку подшипника.
Шаг 3
Удалите два винта (9.9 мм, Phillips #1) рядом с вращающимся передним колесом.
Удалите два винта (9.9 мм, Phillips #1) под колёсами по обе стороны от отсека контейнера для пыли.
Удалите винт (9.9 мм, Phillips #1) сбоку от мотора валика.
Удалите винт (9.9 мм, Phillips #1) внутри отсека валика.
Шаг 4
Аккуратно держите верхнюю и нижнюю половины вместе и переверните bObsweep в рабочее положение.

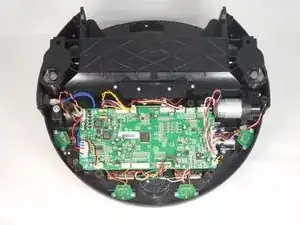

Поднимите крышку, чтобы открыть плату управления.
Шаг 5

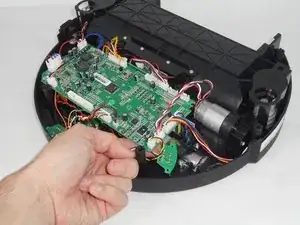

Сдвиньте разъём питания вниз.
Уберите его в сторону, чтобы защитить от повреждений.
Шаг 6

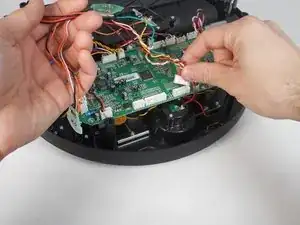

Нажмите защёлки на соединителях плат и поднимите их строго вверх, чтобы отсоединить:
Многоцветный разъём с девятью проводами на верхнем краю платы.
Разъём с красным и чёрным проводом непосредственно рядом с ним.
Разъём с семью белыми проводами на нижнем краю платы.
Разъём с красным, белым и чёрным проводами в нижнем левом углу платы.
Шаг 7

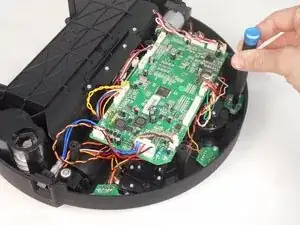

Снимите по два винта (7.5 мм, Phillips #1) с каждого из четырёх датчиков и отложите их в сторону.
Шаг 8

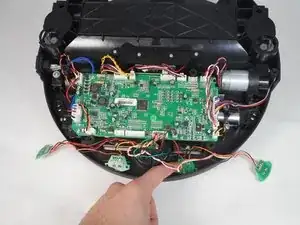

Пропустите проводку двух крайних датчиков под основной платой в направлении переднего колеса.
Отсоедините датчики от платы, нажав маленькие защёлки на боковой стороне каждого разъёма.
Поднимите датчики вверх и выньте их, оставив пластиковые крышки датчиков на месте.
Шаг 9
Установите новые датчики, подключив их к плате, убедившись, что проводка двух крайних датчиков пропущена обратно под платой.
Каждый датчик должен быть размещён над пластиковой крышкой датчика зелёной стороной вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
