Замена конца щетки привода основной щетки робота-пылесоса bObsweep
В этом руководстве приведены шаги по снятию части робота Bob, которая удерживает основную щетку и регулирует её положение при переходе между напольными покрытиями.
Шаг 1
Переверните робота Bob вверх дном и удалите 7 винтов, которые соединяют корпус.
Снимите основную щетку. Открутите фиксатор и поднимите щетку вверх. Напоминание: отложите этот винт отдельно от остальных, чтобы использовать его позже при установке.
В зависимости от модели на роботе bObsweep может быть только 6 винтов.
Шаг 2
Внутри отсека щетки имеются два отверстия для винтов: одно в центре, другое — на левом конце. Удалите оба винта и отложите их в сторону для последующей сборки.
По краям робота bObsweep расположены ещё пять винтов. Два из них находятся сверху и снизу, и один — на правом конце основной щетки.
Шаг 3
Переверните робота Bob обратно, чтобы был виден экран. Приподнимите крышку, чтобы открылся доступ к основной плате робота bObsweep.
Отсоедините разъём питания от крышки. Удерживайте его и выдвиньте в сторону.
Шаг 4
Отключите три разъёма от материнской платы. Зажмите небольшую белую защёлку сбоку каждого разъёма и потяните прямо вверх, чтобы отсоединить его от материнской платы.
1. В нижнем левом углу: небольшой разъём с красным, чёрным и белым проводами.
2. Один толстый белый провод, подключённый справа от предыдущего разъёма.
3. По верхнему краю материнской платы робота Bob: широкий разноцветный разъём.
Отложите крышку в сторону и приступайте к ремонту.
Шаг 5

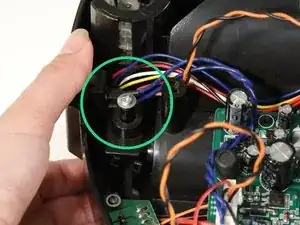

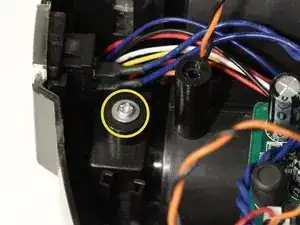

Конец привода основной щетки, где установлен штифт, крепится внутри робота Bob одним винтом. Он находится рядом с выключателем питания.

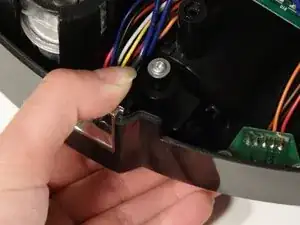

Одной рукой нажмите на привод вверх, затем открутите винт и отложите его в сторону для последующей установки.
Шаг 6

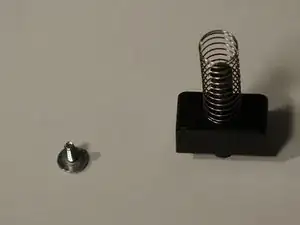

Поднимите робота Bob — из него выпадут две детали: привод и пружина сверху.
Установите новые детали под робот. Удерживайте пружину сверху на детали привода, устанавливая её обратно на место, затем установите винт.
Шаг 7

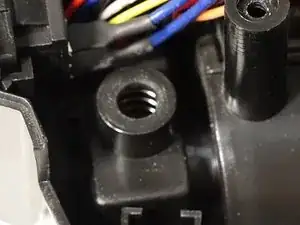

Убедитесь, что удерживаете деталь привода снизу робота при установке винта, чтобы видеть, как штифт выступает внутрь корпуса робота bObsweep.
После завершения установите крышку обратно и установите основную щетку. Следуйте инструкциям в руководстве Закрытие крышки робота bObsweep после ремонта
Завершение
Чтобы закрыть робота bObsweep после ремонта, следуйте инструкциям в руководстве Закрытие крышки робота bObsweep после ремонта
