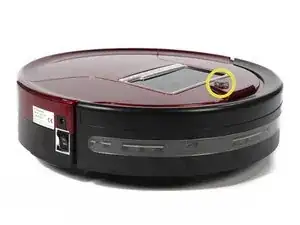

Замена ЖК-экрана bObsweep Pethair

Переверните Bob и снимите 7 винтов по периметру, которые удерживают крышку.

Снимите основную щётку. Открутите держатель и извлеките щётку. Напоминание: храните этот винт отдельно от остальных, чтобы позже использовать его при сборке.

В зависимости от модели на bObsweep может быть установлено только 6 винтов.

Внутри отсека щётки находятся два отверстия для винтов: одно по центру, одно на левом конце. Удалите оба и отложите для последующей сборки.

Ещё пять винтов расположены по краям bObsweep. Два установлены сверху и снизу, и один на правом конце отсека основной щётки.

Переверните bOb обратно лицевой стороной вверх, чтобы видеть экран. Поднимите крышку, чтобы открыть основную плату bObsweep.

Отсоедините разъём питания от крышки. Схватите его и вытяните.

Снимите три штекера с материнской платы. Защипните маленькую белую защёлку на стороне каждого штекера и тяните строго вверх, чтобы освободить их с платы.

1. В левом нижнем углу: небольшой разъём с красным, чёрным и белым проводами.

2. Один толстый белый провод, присоединённый справа от предыдущего разъёма.

3. По верхнему краю материнской платы bOb: широкий многоканальный разъём.

Отложите крышку и приступайте к ремонту.

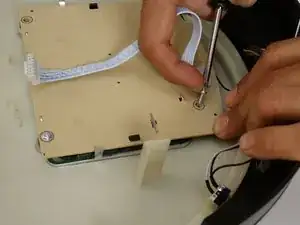

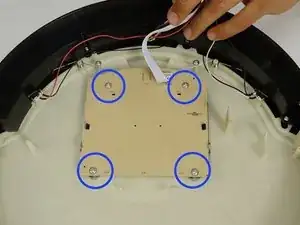

Удалите четыре винта, удерживающие экран на месте.

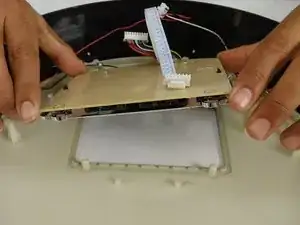

Поднимите экран — он отделится от крышки.

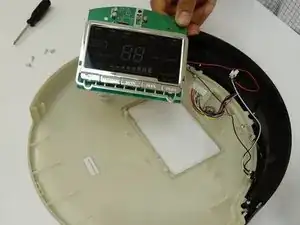

Экран вместе с кнопками крышки поднимутся, оставляя отверстие для установки заменяемых деталей.

Если вы сняли инфракрасный датчик, установите его на новом корпусе так, чтобы чёрная сторона была с внешней стороны bOb.

Затем установите все четыре винта для ЖК-дисплея. Чтобы завершить ремонт, просто выполните: Закрытие крышки bObsweep после ремонта
