Замена датчиков бампера на моделях bObsweep Standard и Pethair

Переверните Боба и снимите 7 винтов, которыми крепится крышка.

Снимите основную щётку. Отвинтите держатель и выньте щётку. Напоминание: отделите этот винт от остальных, чтобы затем использовать его при обратной сборке.

В зависимости от модели на bObsweep может быть установлено только 6 винтов.

Внутри отсека для щётки находятся два отверстия для винтов: одно в центре, одно на левом конце. Снимите оба и отложите для последующей сборки.

По краям корпуса bObsweep расположены ещё пять винтов. Два установлены вверху и внизу, и один — на правом конце отсека для основной щётки.

Переверните bOb обратно так, чтобы был виден экран. Поднимите крышку, чтобы получить доступ к основной плате bObsweep.

Отключите вход питания от крышки. Схватите его и вытяните наружу.

Снимите три разъёма с материнской платы. Сожмите маленькую белую защёлку на боковой стороне каждого разъёма и потяните прямо вверх, чтобы отсоединить его от платы.

1. В нижнем левом углу: маленький разъём с красным, чёрным и белым проводами.

2. Один толстый белый провод, присоединённый справа от предыдущего разъёма.

3. На верхнем торце материнской платы bOb: широкий многопроводный разъём.

Отложите крышку и приступайте к ремонту.

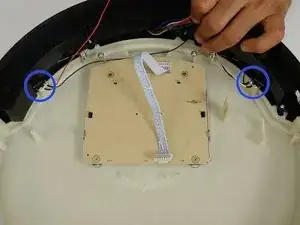

Два датчика, касающиеся внутренней стороны бампера bOb, соединены между собой и подключены к одному разъёму.

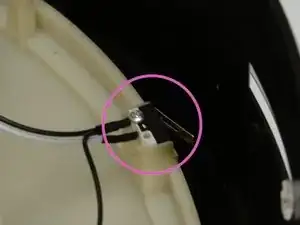

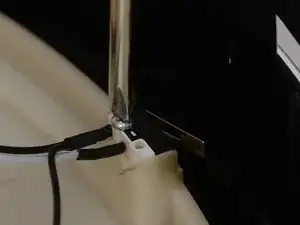

Чтобы снять их, открутите два винта, фиксирующих датчики. Затем поднимите каждый датчик вверх.

Установите новые датчики в освободившиеся места.

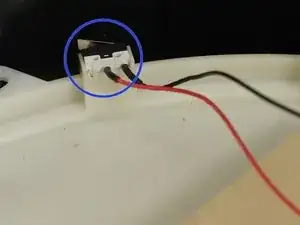

Убедитесь, что датчик с красным проводом расположен слева, когда крышка bOb перевёрнута вверх дном.

Датчик с чёрным проводом должен находиться справа во время ремонта.

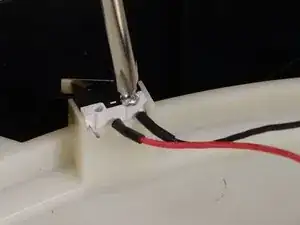

Завинтите винты в самые внутренние отверстия. Затем следуйте руководству по Закрытию крышки bObsweep после ремонта
