Замена сенсора прикосновения bObsweep PetHair Plus WPP56002
Не реагирует ли экран сенсора прикосновения на все попытки включения? Данное руководство поможет Вам заменить сенсор(ы) прикосновения. Вам понадобится отвёртка Phillips №1.
Шаг 1
Нажмите на язычок сбоку от контейнера для пыли, чтобы освободить фиксатор. Контейнер находится под пружиной и частично выскочит наружу. Извлеките его из посадочного места.
Шаг 2
Переверните bObsweep вверх дном и с помощью плоской отвёртки выверните винт (13,7 мм плоский) основной щётки.
Поднимите и извлеките основную щётку вместе с пластиковой заглушкой подшипника.
Шаг 3
Открутите два винта (9,9 мм Phillips №1) рядом с передним поворотным колесом.
Открутите два винта (9,9 мм Phillips №1) под колёсами с обеих сторон отсека для контейнера пыли.
Открутите винт (9,9 мм Phillips №1) сбоку от двигателя щётки.
Открутите винт (9,9 мм Phillips №1) внутри отсека щётки.
Шаг 4
Аккуратно удерживайте верхнюю и нижнюю половины вместе и переверните bObsweep в нормальное положение.

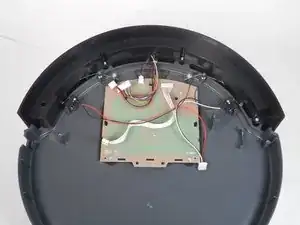

Поднимите крышку, чтобы открыть основную плату.
Шаг 5
Сдвиньте разъём питания вниз.
Отведите его в сторону, чтобы защитить от повреждения.
Шаг 6
Нажмите на язычки разъёмов на платах и поднимите их прямо вверх, чтобы отсоединить:
Цветной девятижильный разъём на верхнем крае платы.
Разъём с красным и чёрным проводами прямо рядом с ним.
Семижильный белый разъём на нижнем крае платы.
Разъём с красным, белым и чёрным проводами в нижнем левом углу платы.
Шаг 7
Открутите и отложите винт (10,8 мм Phillips №1) на каждом сенсоре.
Шаг 8
Поднимите сенсоры, чтобы извлечь их.
Шаг 9
Установите новые сенсоры.
Убедитесь, что сенсор с красным проводом находится слева, а с чёрным проводом — справа.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
