Замена переднего бампера для bObsweep Standard или Pethair

Переверните Bob и снимите 7 винтов, которыми закреплена крышка.

Снимите основную щетку. Отверните держатель и поднимите щетку. Напоминание: держите этот винт отдельно от остальных, чтобы использовать его при обратной сборке.

В зависимости от модели на bObsweep может быть установлено всего 6 винтов.

В отсеке щетки находятся два отверстия для винтов: одно в центре, одно на левом конце. Удалите оба и отложите для повторной сборки.

По краям bObsweep расположены ещё пять винтов. Два установлены вверху и внизу, и один — на правом конце основной щетки.

Переверните bOb обратно так, чтобы был виден экран. Поднимите крышку, чтобы получить доступ к основной плате bObsweep.

Отсоедините вход питания от крышки. Захватите его и вытяните.

Снимите три разъёма с материнской платы. Сожмите маленькую белую защёлку на боковой стороне каждого разъёма и потяните строго вверх, чтобы освободить их от платы.

1. В нижнем левом углу: маленький разъём с красным, черным и белым проводами.

2. Один толстый белый провод, подключенный справа от предыдущего разъёма.

3. На верхнем краю платы bOb: широкий многоцветный разъём.

Отложите крышку и приступайте к ремонту.

bObsweep Standard и Pethair используют один и тот же бампер, прикреплённый к их крышкам.

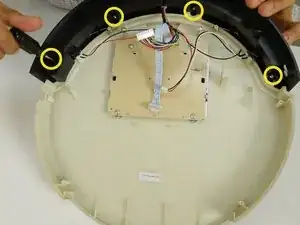

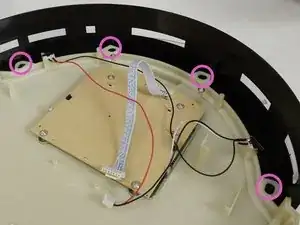

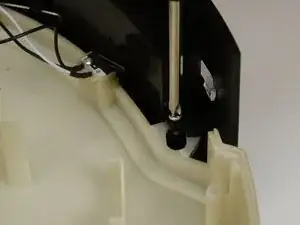

Чтобы снять бампер для ремонта, открутите все четыре винта, расположенные по внутреннему краю бампера. Один скрыт внутри отверстия на конце, два — в центре, и один — на другом конце.

Снимите пружины бампера перед тем, как поднять деталь бампера и отделить её от Bob.

Будет проводная деталь для датчиков стены, затем большая наружная крышка бампера и небольшая прозрачная пластина, защёлкивающаяся по центру.

Разместите большую деталь бампера под крышкой bObsweep так, чтобы стойки для винтов встали в четыре отверстия по переднему краю крышки.

Положите проводную деталь сверху так, чтобы отверстия под винты совпали со стойками. Убедитесь, что все они точно выровнены, прежде чем устанавливать все четыре винта.

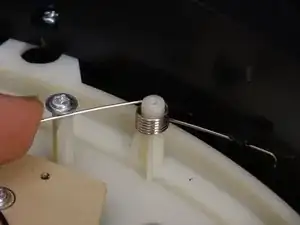

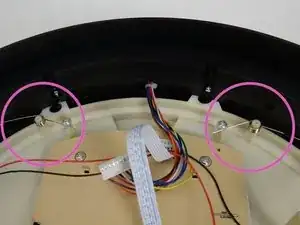

Установите две пружины бампера на их стойки.

Чтобы закрыть bObsweep, следуйте этому руководству: Закрытие крышки bObsweep после ремонта
