Замена контактных точек пылесборника bObsweep

Переверните bOb и удалите 7 винтов по периметру, которые удерживают крышку.

Снимите основную щетку. Отверните держатель и поднимите щетку вверх. Напоминание: держите этот винт отдельно от остальных, чтобы использовать его позже при установке.

В зависимости от модели на bObsweep может быть установлено только 6 винтов.

Внутри отсека для щетки есть два монтажных отверстия: одно в центре, одно на левом конце. Удалите оба винта и отложите их для сборки.

Еще пять винтов расположены по краям bObsweep. Два находятся вверху и внизу, и один — на правом конце отсека основной щетки.

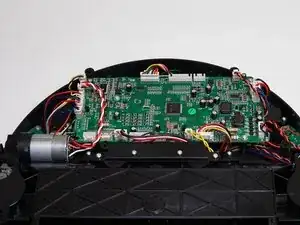

Переверните bOb обратно, чтобы увидеть экран. Поднимите крышку, чтобы открыть доступ к основной плате bObsweep.

Отсоедините разъем питания от крышки. Захватите его и выдвиньте наружу.

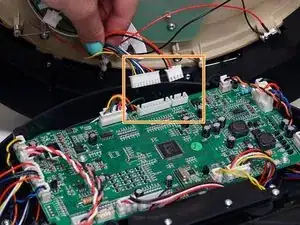

Снимите три проводных разъема с материнской платы. Сожмите маленькую белую защелку на стороне каждого разъема и потяните прямо вверх, чтобы отсоединить каждый от платы.

1. В нижнем левом углу: маленький разъем с красным, черным и белым проводами.

2. Один толстый белый провод, присоединённый справа от предыдущего разъема.

3. По верхнему краю материнской платы bOb: широкий многоцветный разъем.

Отложите крышку в сторону и приступайте к ремонту.

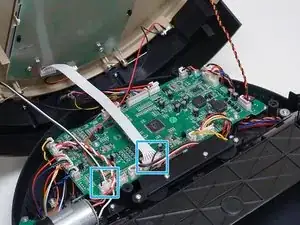

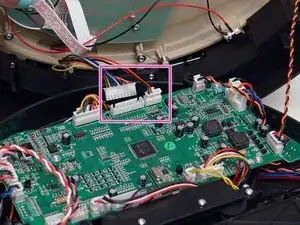

Если основная плата Вашего bOb выглядит иначе, потребуется отсоединить 4 проводных разъема для снятия крышки.

Если плата выглядит как на фото, снимите два разъема на нижнем краю платы, рядом с колесами bOb.

Затем снимите ещё два разъема на верхнем краю платы, присоединённые к бамперу bOb.

Разъем питания должен быть уже снят, как описано в предыдущем шаге.

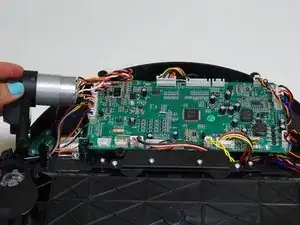

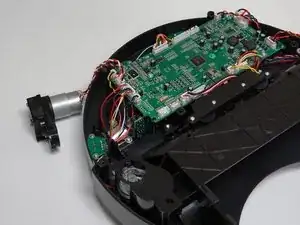

После полного отсоединения крышки возможно стоит приподнять и отодвинуть мотор основной щетки, чтобы он не мешал при дальнейшем ремонте.

Сдвиньте его прямо вверх и отложите в сторону.

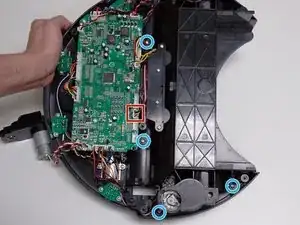

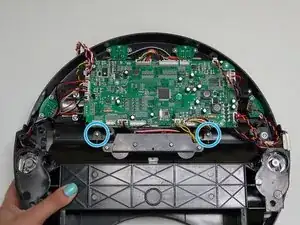

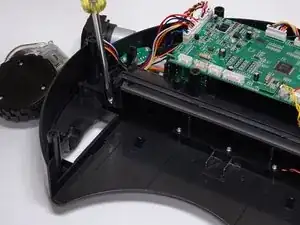

Чтобы получить доступ к контактным точкам пылесборника, необходимо снять крышку колёс. Удалите 6 винтов, которые крепят крышку к bOb:

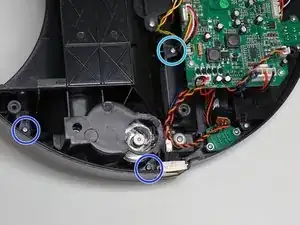

Два находятся рядом с основной платой.

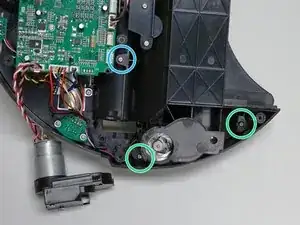

Два расположены по бокам левого колеса: один сверху и один снизу.

И, наконец, два винта на правом колесе: один сверху и один снизу.

Когда все 6 винтов будут сняты, приподнимите крышку колеса и отключите её от материнской платы. Отложите в сторону.

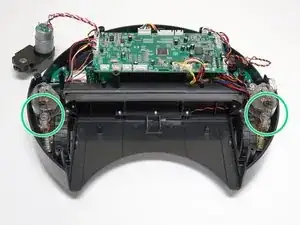

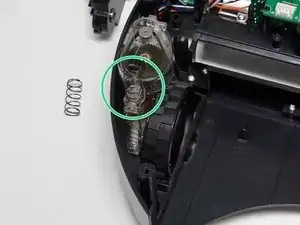

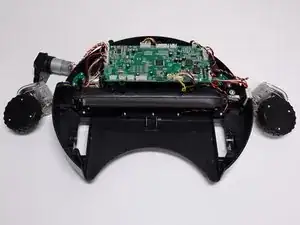

Для удобства доступа вы можете отложить в сторону левое и правое колеса, но обязательно сохраните их пружины для последующей сборки.

Для удобства ремонта может помочь подставить заднюю часть bOb.

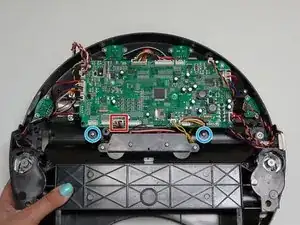

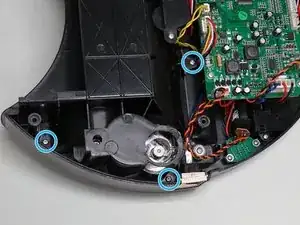

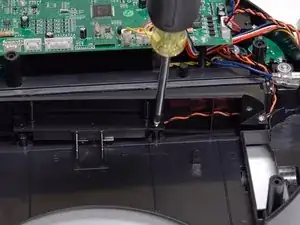

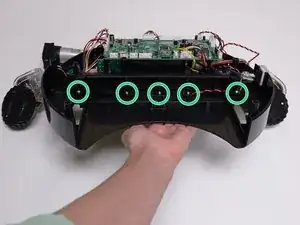

Осталось удалить ещё 5 винтов, чтобы получить доступ к контактным точкам.

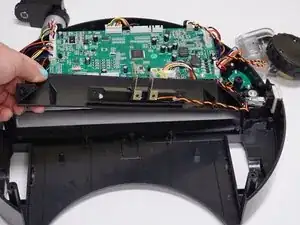

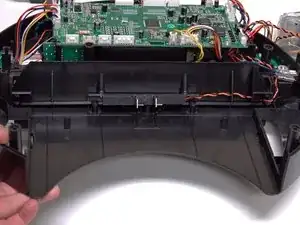

Снимите все и поднимите пластиковый барьер отсека основной щетки.

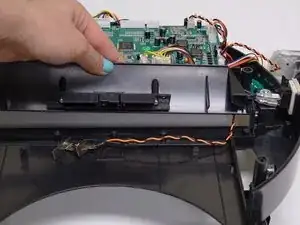

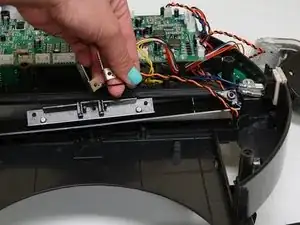

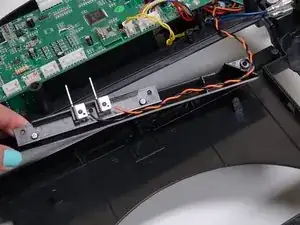

Переверните барьер и выдвиньте контактные точки bOb из их посадочных мест.

Отложите барьер в сторону.

Держите заднюю часть bOb приподнятой, чтобы резиновая полоса рядом с отсеком щетки не сдвинулась с места.

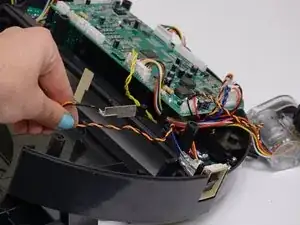

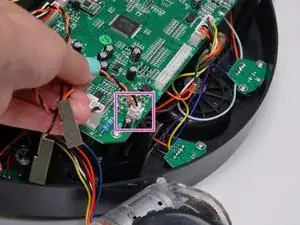

Проследите их проводку до соответствующего разъема на материнской плате.

Расположение разъема может отличаться в зависимости от модели bObsweep.

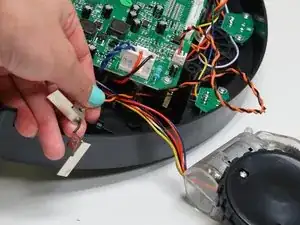

Снимите старый разъем и выведите провода из-под материнской платы.

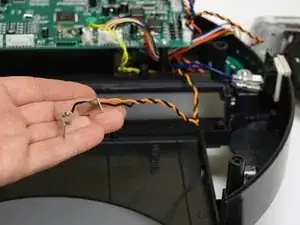

Установите новые контактные датчики в освобожденные посадочные места.

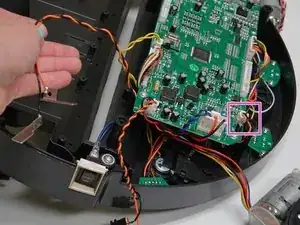

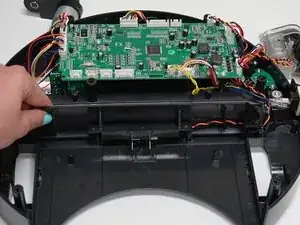

Протяните проводку обратно под стойками для винтов материнской платы, затем направьте её в сторону задней части bOb.

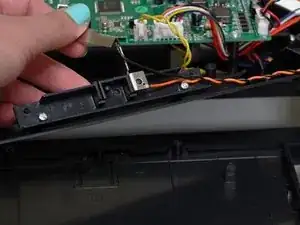

Установите контактные точки обратно в барьер основной щетки так, чтобы чёрный провод находился слева.

Нажмите вниз, чтобы каждая контактная точка села заподлицо в своё посадочное место. Остальная проводка должна быть направлена в сторону правого колеса bOb.

В барьере для щетки есть вырезы, в которые укладывается проводка.

Удерживайте контактные точки при установке их держателя.

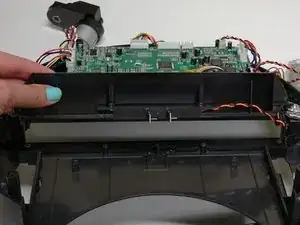

Выровняйте держатель по всем винтовым стойкам bOb, не сжимая провода под ним.

Нажимайте каждую контактную точку в сторону отсека щётки, удерживая главный барьер щётки на bOb, чтобы убедиться, что они не сместились из положения.

Затем снова установите все 5 винтов барьера.

С задней частью bOb всё ещё приподнятой, замените левое и правое колёса, если вы их снимали.

Установите две пружины сверху на колёса.

Подключите крышку колёс обратно к плате. Затем аккуратно совместите крышку с винтовыми стойками на bOb.

Убедитесь, что пружины сверху колёс не сместились и под крышкой колёс не будут зажаты другие провода при её опускании.

Когда крышка ляжет плотно на bOb, снова установите все 6 её винтов. При этом удерживайте крышку прижатой к bOb.

Установите мотор основной щётки, если вы снимали его до начала сборки bOb.

Если у вашей платы четыре разъёма, выполните этот шаг перед переходом к инструкции по закрытию bOb.

Если у вашего bObsweep только три разъёма, перейдите к руководству Closing bObsweep's cover after repair

Сначала вставьте разъём питания обратно в его посадочное место на крышке.

Подключите два разъёма от бампера bOb к верхней части платы.

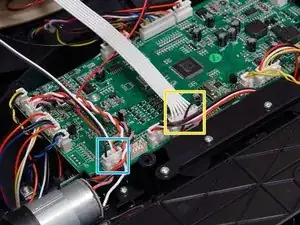

Разъём с полностью белыми проводами подключается по центру нижнего края платы.

Последний разъём подключается к нижнему левому углу платы. После завершения смотрите руководство по закрытию bOb и пропустите шаг 1.
