Замена задней камеры iPad Pro 9.7"

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Накладывайте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при вздевании и подъёме дисплея.

Старайтесь следовать остальным инструкциям максимально точно. Однако если стекло уже повреждено, оно, скорее всего, будет продолжать трескаться в процессе работы, и может понадобиться металлический монтажный инструмент для выдёргивания стекла.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Следующие шаги предполагают использование iOpener для размягчения клея, удерживающего передний модуль на месте. При использовании iOpener разогревайте его в микроволновой печи не более 30 секунд.

Держа за выступы с обоих концов, поместите разогретый iOpener на верхний край iPad.

Оставьте iOpener на iPad на две минуты, чтобы размягчить клей, фиксирующий переднюю панель к остальной части корпуса.

Хотя iPad снаружи выглядит одинаково, под определёнными участками переднего стекла находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поддёвывайте только в зонах, указанных в каждом шаге.

При выполнении инструкций особенно бережно избегайте поддёва в следующих областях:

Кнопка «Домой»

Фронтальная камера

Основная камера

Два следующих шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, перейдите через два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: просмотрите это руководство.

Поднимите iPad достаточно, чтобы руки Anti-Clamp могли опереться выше и ниже экрана.

Тяните синий рычаг к петле, чтобы выключить режим открывания.

Разместите присоски ближе к верхнему краю iPad — одну на передней стороне и одну на задней.

Нажмите на присоски, чтобы создать вакуум в нужной области.

Если поверхность устройства слишком скользкая и Anti-Clamp не удерживает, можно использовать упаковочную ленту для создания более цепкой поверхности.

Толкните синий рычаг от петли, чтобы включить режим открывания.

Поворачивайте рычаг по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте пластиковую лопатку под экран, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточную щель, подогрейте область и поверните рычаг ещё на пол-оборота по часовой стрелке.

Не крутя рычаг более чем на пол-оборота за раз, и подождите одну минуту между поворотами. Пусть Anti-Clamp и время делают свою работу.

Пропустите следующие два шага.

Поместите присоску над фронтальной камерой iPad и нажмите, чтобы создать уплотнение.

Чтобы получить наибольший рычаг, разместите присоску как можно ближе к краю, не выходя за пределы дисплея.

Крепко потяните присоску вверх, чтобы создать небольшую щель между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе вы можете раздавить стекло.

Как только появится достаточная щель, вставьте пластиковую лопатку в неё, чтобы клей не склеился снова.

Сдвиньте лопатку вдоль края дисплея в направлении разъёма для наушников.

Если при скольжении лопатки чувствуется значительное сопротивление, повторите нагрев iOpener и приложите дополнительное тепло.

Не вставляйте лопатку за пределы рамки в область дисплея, иначе вы его повредите.

Хорошее практическое правило — не вставлять лопатку глубже четверти дюйма в iPad.

Вставьте вторую лопатку рядом с фронтальной камерой.

Сдвиньте вторую лопатку вдоль верхнего края iPad в направлении кнопки сна/пробуждения.

Вставьте третью лопатку рядом с фронтальной камерой.

Опустите правую монтажную лопатку и проведите ею вокруг верхнего правого угла iPad.

Проведите левую монтажную лопатку вокруг верхнего левого угла планшета.

Повторно разогрейте iOpener и приложите его к правому краю дисплея, чтобы размягчить клей под ним.

Просуньте правую монтажную лопатку примерно до середины дисплея.

Повторно разогрейте iOpener и нагрейте левую сторону iPad.

Просуньте левую монтажную лопатку примерно до середины ребра дисплея.

Просуньте противоположную монтажную лопатку вниз до правого нижнего угла iPad.

При необходимости повторно нагрейте клей на правом крае, чтобы ослабить крепление дисплейного блока.

Просуньте левую монтажную лопатку вдоль края дисплея, пока не достигнете угла.

Используйте iOpener, чтобы нагреть нижний край iPad.

Проведите правую монтажную лопатку вокруг нижнего угла iPad.

Повторите для левой лопатки.

При необходимости повторно нагрейте и приложите iOpener.

Удалите правую монтажную лопатку в нижней части iPad.

Просуньте левую монтажную лопатку вдоль нижнего края дисплея, затем извлеките её из правого нижнего угла iPad.

Будьте очень осторожны и не вводите лопатку глубже четверти дюйма в дисплей, чтобы не повредить кнопку «Домой» и шлейфы дисплея под ней.

Используйте лопатки, чтобы убедиться, что клей на верхней, левой и нижней сторонах в основном разрезан.

Поверните верхние и нижние лопатки, чтобы отделить дисплейный модуль от задней крышки.

Не пытайтесь полностью снять дисплей — он всё ещё прикреплён к задней крышке.

Откиньте дисплейный модуль вправо от корпуса, используя правый край как петлю.

При перемещении модуль дисплея следите, чтобы шлейф дисплея не подвергался натяжению.

Продолжайте откидывать дисплейный модуль, пока он не ляжет рядом с задней крышкой.

Отверткой Phillips удалите одиннадцать винтов длиной 1,3 мм, крепящих экран EMI-экрана.

Приложите разогретый iOpener к EMI-экрану на плате в течение одной минуты.

Подденьте EMI-экран логической платы, начиная с края, ближайшего к верхней части iPad.

Медленно отслойте EMI-экран от платы.

Это потребует некоторого усилия из‑за множества маленьких защёлок, удерживающих экран; он может слегка деформироваться. Это нормально — постарайтесь минимизировать деформацию, и экран ляжет ровно при повторной установке и закреплении винтами.

Снимите EMI-экран логической платы.

Отверткой Phillips снимите винт длиной 1,7 мм, фиксирующий разъём батареи.

Если у EMI-экрана после снятия есть острые выступы, их следует расплющить перед повторной установкой.

Сожмите острый выступ пассатижами, чтобы расплющить его.

Повторите процедуру для всех острых выступов по краям EMI-экрана.

На этих фотографиях показан вид разъёма аккумулятора под платой логики. Используйте их как ориентир при безопасном отсоединении аккумулятора.

Обратите внимание, что на плате логики есть консольные пружины, которые прижимаются к контактным площадкам аккумулятора. Поскольку плата логики и аккумулятор приклеены, необходимо сдвинуть что‑то тонкое и гибкое между контактными точками, чтобы отсоединить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью изолятора батареи. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на изоляторе батареи обращён вверх.

Просуньте изолятор батареи под левую сторону разъёма аккумулятора на плате логики под углом 35 градусов.

Правая лапка изолятора должна соскользнуть между левой стороной разъёма платы логики и контактными площадками аккумулятора. Левая лапка должна залезть под плату логики.

Не задвигайте изолятор батареи под разъём или плату логики с чрезмерной силой. Если изолятор трудно вставить под плату логики, см. следующий шаг для ослабления платы логики. Также можно попробовать использовать игральную карту для отключения аккумулятора.

Изолятор батареи или игральная карта должны войти под плату логики без препятствий. После вставки они должны лежать под углом 15 градусов.

Оставьте изолятор батареи на месте, пока работаете.

Если изолятор батареи не заходит под плату логики легко, выполните следующие действия, чтобы частично ослабить плату логики от рамы:

Нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) под плату логики слева и справа от места подключения аккумулятора.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под платой логики.

Попробуйте вставить изолятор батареи. Если плату логики по‑прежнему трудно приподнять, нанесите ещё несколько капель изопропилового спирта.

Это не применяется при использовании метода с игральной картой для отключения аккумулятора, потому что карта вставляется только между разъёмом аккумулятора и контактными площадками аккумулятора.

Отвинтите три винта Phillips длиной 1,3 мм, крепящие кронштейн кабеля дисплея, используя отвертку Phillips.

Снимите кронштейн кабеля дисплея.

Используйте плоский конец медиатора, чтобы отсоединить разъём сборки дисплея от гнезда на материнской плате.

Повторите предыдущий шаг для двух оставшихся разъёмов.

Снимите сборку дисплея с корпуса.

Если вы собираетесь повторно использовать оригинальную сборку дисплея, следуйте этому руководству по нанесению клея для дисплея при повторной сборке.

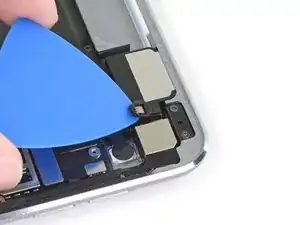

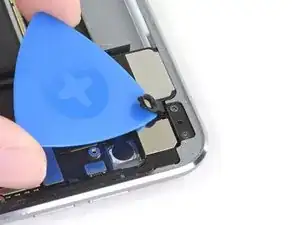

Подденьте медиатор под правый датчик внешней освещённости, чтобы ослабить его клей.

На полке есть два штифта, фиксирующие датчик внешней освещённости — один на нижнем краю и один рядом с верхним краем.

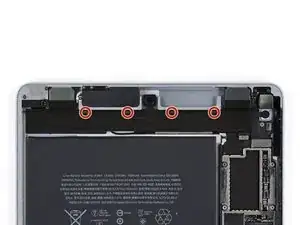

Отвинтите четыре винта длиной 1,9 мм, крепящие верхний динамик к раме, используя отвертку Phillips.

Верхний динамик прочно приклеен к раме.

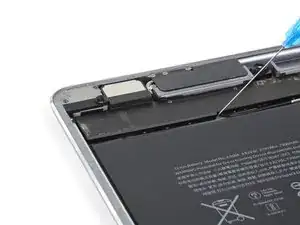

Нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) под верхний динамик.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под верхним динамиком.

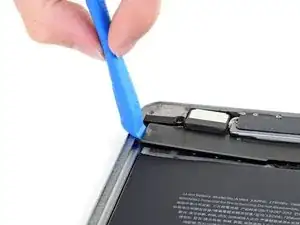

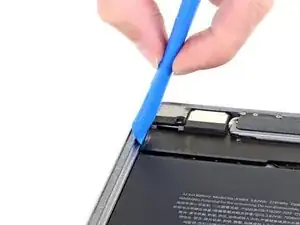

Используйте инструмент для открытия, чтобы поддеть левый край верхнего динамика.

Старайтесь не сгибать верхний динамик при поддевании. Некоторое изгибание вероятно, но чрезмерное может повредить динамик.

Если верхний динамик не отслаивается от рамы, нанесите ещё несколько капель изопропилового спирта.

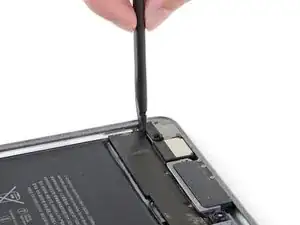

Используйте плоский конец медиатора, чтобы сдвинуть левую сторону верхнего динамика в направлении аккумулятора настолько, чтобы левый динамик выскользнул из своего выемки в рамке.

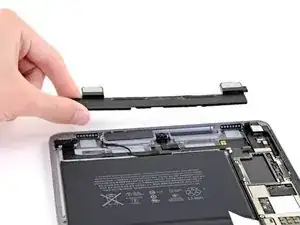

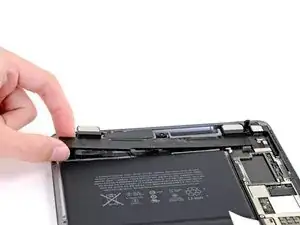

Поднимите и снимите верхний динамик с рамки.

Под верхним динамиком расположено несколько кабелей. Будьте осторожны, чтобы не повредить их при снятии.

Если при подъёме верхнего динамика к нему всё ещё прикреплены кабели, аккуратно отлейте их с верхнего динамика. При необходимости можно нанести ещё изопропилового спирта, если они не отстают легко.

Если при снятии верхнего динамика отклеится наклейка ZIF-разъёма возле фронтальной камеры, приклейте её обратно на ZIF-разъём.

Если ZIF-разъём возле фронтальной камеры отключится при снятии верхнего динамика, используйте заострённый конец лопатки, чтобы перевернуть фиксирующую планку вверх. Затем снова вставьте ленточный кабель и закройте фиксирующую планку.

При сборке убедитесь, что правый датчик окружающего освещения находится поверх своей полки.

Если в устройстве осталось какое-либо спиртовое средство, аккуратно протрите его или дайте высохнуть на воздухе перед повторной установкой верхнего динамика.

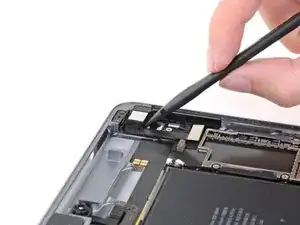

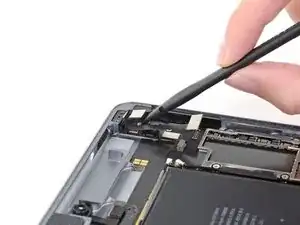

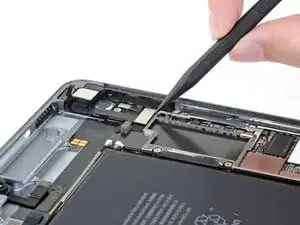

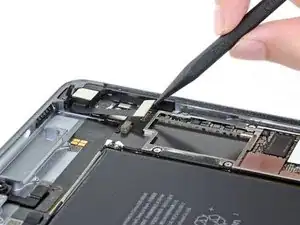

Используйте заострённый конец лопатки, чтобы отключить нажимной разъём задней камеры press connector от его гнезда.

Старайтесь поддевать только край разъёма, а не само гнездо. Если поддеть под гнездо, вы отделите его от печатной платы.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется.

Не нажимайте в середине до полного посадки разъёма — если он смещён, разъём может погнуться и получить необратимое повреждение.

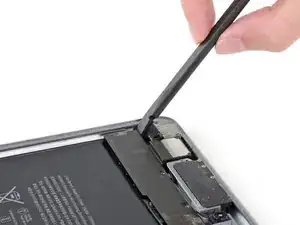

Подденьте плоским концом лопатки нижний край задней камеры и приподнимите, чтобы отсоединить её от рамки.

Если при поддевании она не отделяется от рамки, нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) по периметру задней камеры. Подождите тридцать секунд, чтобы спирт ослабил клей.

Если вы собираетесь повторно использовать заднюю камеру, не используйте чрезмерное количество изопропилового спирта и не допускайте попадания его на объектив камеры. Спирт на объективе может вызвать постоянное помутнение фотографий.

Используйте пинцет, чтобы снять заднюю камеру.

Если вы планируете повторно использовать заднюю камеру, будьте осторожны, чтобы не поцарапать объектив.

Если в устройстве осталось какое-либо спиртовое средство, аккуратно протрите его или дайте высохнуть на воздухе перед установкой задней камеры.

При сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую пластину для закрепления задней камеры на рамке.
