Замена материнской платы iPad Pro 9.7"

Следуйте этому руководству, чтобы удалить или заменить материнскую плату на iPad Pro 9.7".

Это руководство написано для модели iPad Pro с поддержкой сотовой связи. Если ваш iPad не поддерживает сотовую связь, пропустите первый шаг.

Для вашей безопасности разрядите батарею ниже 25% перед разборкой устройства. Это снизит риск опасного термического события, если батарея случайно будет повреждена во время ремонта. Если ваша батарея вздулась, примите соответствующие меры предосторожности.

Некоторые фотографии в этом руководстве сделаны с другой модели и могут содержать незначительные визуальные различия, но это не повлияет на процедуру руководства.

Шаг 1

Вставьте инструмент для извлечения SIM-карты, биту или скрепку в маленькое отверстие в лотке для SIM-карты, расположенное рядом с нижним краем iPad.

Нажмите крепко, чтобы извлечь лоток.

Удалите лоток для SIM-карты.

Шаг 2

Если стекло вашего дисплея треснуто, ограничьте дальнейшие повреждения и предотвратите травмы во время ремонта, наклеив стекло.

Положите перекрывающиеся полоски прозрачного упаковочного скотча на дисплей iPad, пока вся поверхность не будет покрыта.

Это удержит осколки стекла на месте и обеспечит структурную целостность при подъеме и снятии дисплея.

Сделайте все возможное, чтобы следовать остальной части руководства, как описано. Однако, как только стекло треснет, оно, вероятно, продолжит трескаться во время работы, и вам может понадобиться использовать металлический инструмент для подъема, чтобы извлечь стекло.

Носите защитные очки для защиты глаз и будьте осторожны, чтобы не повредить экран ЖК.

Шаг 3

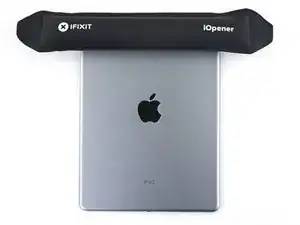

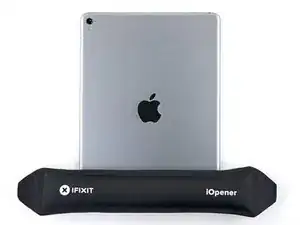

Следующие шаги включают использование iOpener для размягчения клея, удерживающего сборку передней панели на месте. При использовании iOpener обязательно разогрейте его в микроволновой печи не более чем на 30 секунд.

Держите его за язычки с обеих сторон и положите разогретый iOpener на верхний край iPad.

Дайте iOpener полежать на iPad в течение двух минут, чтобы размягчить клей, удерживающий переднюю панель к остальной части iPad.

Шаг 4

Хотя iPad выглядит одинаково снаружи, под некоторыми частями переднего стекла находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поднимайте только в указанных местах в каждом шаге.

Следуя инструкциям, будьте особенно осторожны, чтобы не поднимать в следующих зонах:

Кнопка "Домой"

Фронтальная камера

Основная камера

Шаг 5

Следующие два шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два следующих шага для альтернативного метода.

Для получения полных инструкций по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Поднимите iPad достаточно, чтобы руки Anti-Clamp находились выше и ниже экрана.

Потяните синюю ручку к шарниру, чтобы отключить режим открытия.

Расположите присоски близко к верхнему краю iPad — одну спереди и одну сзади.

Нажмите на присоски, чтобы создать вакуум в нужной области.

Если вы обнаружите, что поверхность вашего устройства слишком скользкая, чтобы Anti-Clamp мог держаться, можете использовать упаковочный скотч, чтобы создать более сцепляющую поверхность.

Шаг 6

Отодвиньте синюю ручку от шарнира, чтобы активировать режим открытия.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски немного и выровняйте руки.

Подождите одну минуту, чтобы дать клею возможность освободиться и создать щель для открытия.

Вставьте плоский инструмент под экран, когда Anti-Clamp создаст достаточную щель.

Если Anti-Clamp не создает достаточной щели, приложите больше тепла в область и поверните ручку по часовой стрелке на пол-оборота.

Не поворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Пусть Anti-Clamp и время сделают свою работу для вас.

Пропустите следующие два шага.

Шаг 7

Поместите присоску над фронтальной камерой iPad и нажмите, чтобы создать уплотнение.

Чтобы получить максимальное преимущество, расположите присоску как можно ближе к краю, не выходя за пределы экрана.

Шаг 8

Убедительно потяните вверх за присоску, чтобы создать небольшую щель между передней панелью и задним корпусом.

Не тяните слишком сильно, иначе можете разбить стекло.

Как только вы открыли достаточную щель, вставьте плоский инструмент в щель, чтобы предотвратить запечатывание клея.

Шаг 9

Сдвиньте плоский инструмент вдоль края дисплея к разъему для наушников.

Если вы все еще ощущаете сильное сопротивление при перемещении плоского инструмента, повторите процедуру нагрева iOpener и примените дополнительное тепло.

Не вставляйте инструмент слишком глубоко в дисплей, иначе повредите его.

Хорошее правило — никогда не вставлять плоский инструмент более чем на шесть миллиметров в iPad.

Шаг 10

Вставьте второй плоский инструмент рядом с фронтальной камерой.

Шаг 11

Сдвиньте второй инструмент вдоль верхнего края iPad в сторону кнопки сна/пробуждения.

Шаг 12

Вставьте третий инструмент рядом с фронтальной камерой.

Шаг 13

Опустите правый инструмент и обведите им верхний правый угол iPad.

Шаг 14

Обведите левый инструмент вокруг верхнего левого угла планшета.

Шаг 15

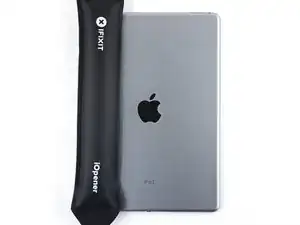

Разогрейте iOpener и положите его на правый край дисплея, чтобы ослабить клей под ним.

Шаг 16

Сдвиньте правый инструмент примерно на половину дисплея.

Шаг 17

Разогрейте iOpener и направьте тепло на левую сторону iPad.

Шаг 18

Сдвиньте левый инструмент примерно на половину вниз по краю дисплея.

Шаг 19

Сдвиньте противоположный инструмент вниз к нижнему правому углу iPad.

При необходимости снова разогрейте клей на правом крае, чтобы ослабить сборку дисплея.

Шаг 20

Сдвиньте левый инструмент вниз по краю дисплея, пока не достигнете угла.

Шаг 21

Используйте iOpener, чтобы направить тепло на нижний край iPad.

Шаг 22

Обведите правый инструмент вокруг нижнего угла iPad.

Шаг 23

Повторите для левого инструмента.

Снова разогрейте и повторно примените iOpener по мере необходимости.

Шаг 24

Удалите правый инструмент внизу iPad.

Шаг 25

Сдвиньте левый инструмент вдоль нижнего края дисплея, затем извлеките его из нижнего правого угла iPad.

Будьте осторожны, не вставляйте инструмент более чем на 6 мм в дисплей, чтобы не повредить кнопку «Домой» и кабели дисплея под ним.

Шаг 26

Используйте инструменты, чтобы убедиться, что клей на верхней, левой и нижней сторонах почти полностью прорезан.

Поверните верхний и нижний инструменты, чтобы отделить сборку дисплея от заднего корпуса.

Не пытайтесь снять дисплей — он все еще прикреплен к заднему корпусу.

Шаг 27

Поверните сборку дисплея вправо от корпуса, используя правый край как петлю.

При перемещении сборки дисплея убедитесь, что кабель дисплея не испытывает напряжения.

Продолжайте поворачивать сборку дисплея, пока она не ляжет горизонтально рядом с задним корпусом.

Шаг 28

Используйте отвертку Phillips, чтобы удалить одиннадцать винтов длиной 1,3 мм, крепящих экран ЭМИ.

Шаг 29

Приложите разогретый iOpener к экрану ЭМИ на плате в течение одной минуты.

Шаг 30

Поднимите экран ЭМИ платы, начиная с края, ближайшего к верхней части iPad.

Медленно отклеивайте экран ЭМИ от платы.

Это требует некоторого усилия из-за множества мелких зажимов, фиксирующих экран, и экран может немного деформироваться. Это нормально — постарайтесь свести деформацию к минимуму, и он ляжет ровно при повторной установке и закручивании.

Удалите экран ЭМИ платы.

Шаг 31

Используйте отвертку Phillips, чтобы удалить винт длиной 1,7 мм, крепящий разъем батареи.

Шаг 32

Если на экране ЭМИ есть острые выступы после удаления, нужно их выровнять перед установкой щита обратно.

Сожмите острый выступ плоскогубцами, чтобы выровнять его.

Повторите процесс для всех острых выступов по краям экрана ЭМИ.

Шаг 33

Эти фотографии показывают, как выглядит разъем батареи под логической платой. Используйте эти фотографии в качестве ориентира, пока вы безопасно отключаете аккумулятор.

Обратите внимание, что разъем батареи имеет консольные пружины на логической плате, которые прижимаются к контактам батареи. Поскольку как логическая плата, так и батарея приклеены, вам нужно будет вставить что-то тонкое и гибкое между контактами, чтобы отключить батарею.

Шаг 34

Будьте осторожны, когда изолируете батарею с помощью блокировщика батареи. Контакты батареи легко изгибаются или ломаются, что приводит к необратимым повреждениям.

Убедитесь, что логотип iFixit на блокировщике батареи направлен вверх.

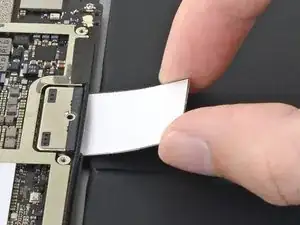

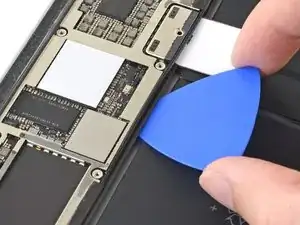

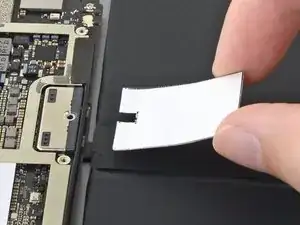

Вставьте блокировщик батареи под левую сторону разъема батареи логической платы под углом 35 градусов.

Правая лапка блокировщика батареи должна пройти между левой стороной разъема батареи логической платы и контактами батареи. Левая лапка должна проходить под логической платой.

Не давите на блокировщик батареи под разъёмом или логической платой с избыточной силой. Если у вас возникли трудности с установкой блокировщика батареи под логическую плату, обратитесь к следующему шагу для информации о том, как ослабить логическую плату. Вы также можете попробовать использовать игральную карту для отключения батареи вместо этого.

Блокировщик батареи или игральная карта должны скользить под логической платой, не сталкиваясь с препятствиями. После вставки они должны находиться под углом 15 градусов.

Оставьте блокировщик батареи на месте, пока вы работаете.

Шаг 35

Если блокировщик батареи не легко проходит под логической платой, выполните следующие шаги, чтобы частично ослабить логическую плату от корпуса:

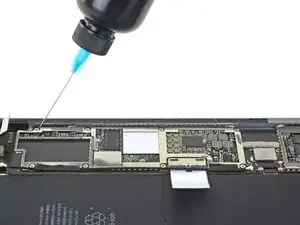

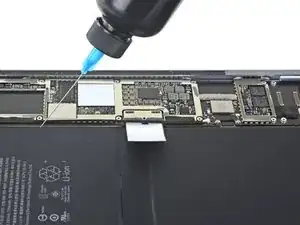

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) под логическую плату слева и справа от разъема батареи.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под логической платой.

Попробуйте вставить блокировщик батареи. Если логическая плата не легко поднимается, нанесите еще несколько капель изопропилового спирта.

Это не относится к методу с игральной картой для отключения батареи, так как игральная карта вставляется только между разъемом батареи и контактами батареи.

Шаг 36

Используйте отвертку Phillips, чтобы открутить три винта Phillips длиной 1.3 мм, закрепляющие кронштейн дисплейного кабеля.

Шаг 37

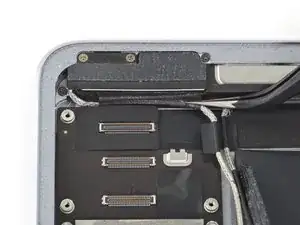

Снимите кронштейн дисплейного кабеля.

Шаг 38

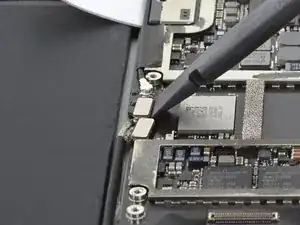

Используйте плоский конец лопатки, чтобы отключить разъем сборки дисплея от сокета на материнской плате.

Шаг 39

Повторите предыдущий шаг для оставшихся двух разъемов.

Шаг 40

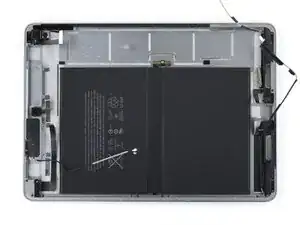

Удалите сборку дисплея из корпуса.

Если вы повторно используете оригинальную сборку дисплея, следуйте этому руководству по нанесению клея на дисплей для применения заменяющего дисплейного клея во время сборки.

Шаг 41

Вставьте открывающую лопатку под правый датчик окружающего света, чтобы ослабить его клей.

Есть два выступа на полке, которые позиционируют датчик окружающего света — один на нижнем крае и один ближе к верхнему краю.

Шаг 42

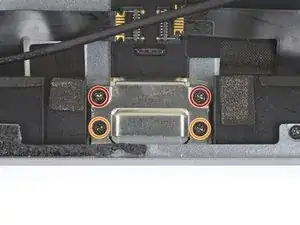

Используйте отвертку Phillips, чтобы открутить четыре винта длиной 1.9 мм, закрепляющие верхний динамик к корпусу.

Шаг 43

Сильный клей фиксирует верхний динамик к корпусу.

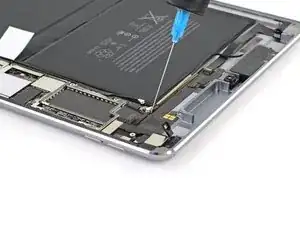

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) под верхний динамик.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под верхним динамиком.

Шаг 44

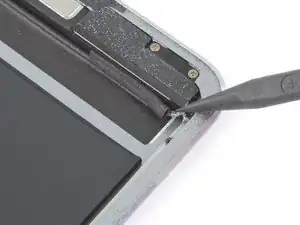

Используйте открывающий инструмент, чтобы приподнять левый край верхнего динамика.

Старайтесь избегать изгиба верхнего динамика при его приподнимании. Некоторый изгиб, вероятно, произойдет в ходе этого процесса, но чрезмерный изгиб может повредить верхний динамик.

Если верхний динамик не отделяется от корпуса, нанесите еще несколько капель изопропилового спирта.

Шаг 45

Используйте плоский конец лопатки, чтобы отодвинуть левую сторону верхнего динамика к батарее ровно настолько, чтобы левая сторона динамика вышла из своего углубления в корпусе.

Шаг 46

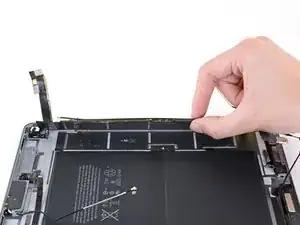

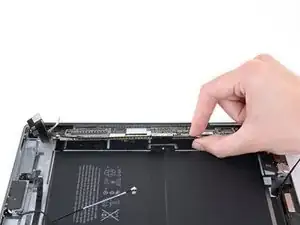

Поднимите и снимите верхний динамик с рамы.

Под верхним динамиком находятся несколько кабелей. Будьте осторожны, чтобы не повредить их при снятии.

Если какие-либо кабели все еще соединены с верхним динамиком во время его подъема, осторожно отклейте их от верхнего динамика. Вы можете нанести больше изопропилового спирта, если они не отклеиваются легко.

Если стикер ZIF-разъема рядом с передней камерой оторвется во время снятия верхнего динамика, приклейте его обратно к ZIF-разъему.

Если ZIF-разъем рядом с передней камерой отключится во время снятия верхнего динамика, используйте заостренный конец лопатки, чтобы поднять блокирующий язычок. Затем заново вставьте шлейф и закройте блокирующий язычок.

Во время сборки убедитесь, что соответствующий датчик окружающего света находится сверху на своей полке.

Если в устройстве остался раствор спирта, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой верхнего динамика.

Шаг 47

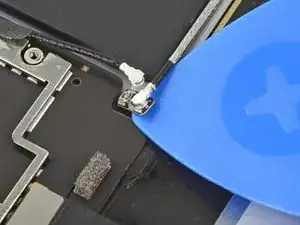

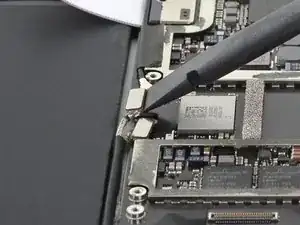

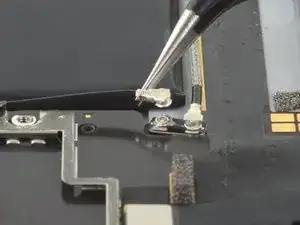

Используйте плоский конец лопатки, чтобы отключить коаксиальный разъем правой антенны от его гнезда.

Для повторной установки удерживайте разъем на месте и аккуратно нажмите прямо вниз. Разъем «щелкнет» в своем гнезде.

Шаг 48

Используйте плоский конец лопатки, чтобы отключить коаксиальный разъем левой антенны от его гнезда.

Для повторной установки удерживайте разъем на месте и аккуратно нажмите прямо вниз. Разъем «щелкнет» в своем гнезде.

Шаг 49

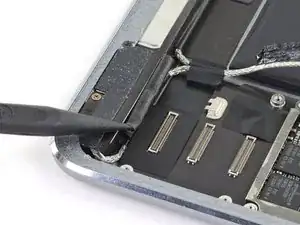

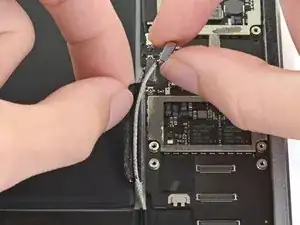

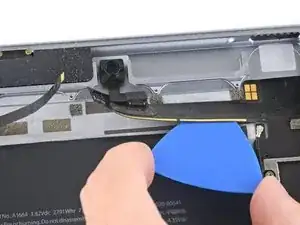

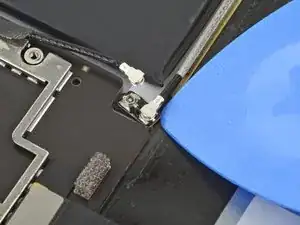

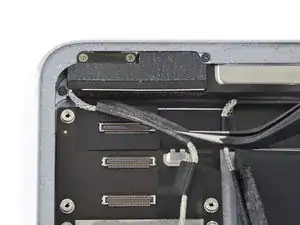

Используйте плоский конец лопатки, чтобы поднять связку кабелей левой и правой антенн от рамы.

Будьте осторожны, чтобы не проколоть батарею лопаткой.

Стикер, связывающий кабели антенн, слегка приклеен к раме.

Шаг 50

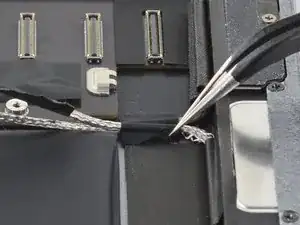

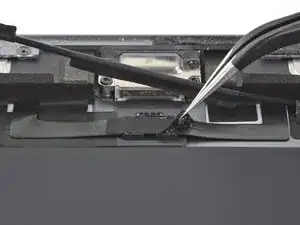

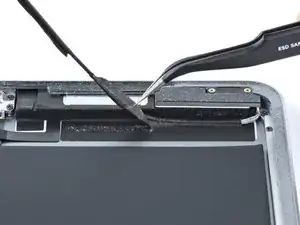

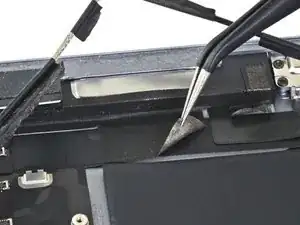

Используйте пинцет, чтобы удалить клей, который удерживал связку кабелей антенн к раме.

Будьте осторожны, чтобы не повредить кабели антенн острыми концами пинцета.

Во время сборки нанесите предварительно нарезанный клей на связку кабелей антенн, чтобы зафиксировать их на раме.

Шаг 51

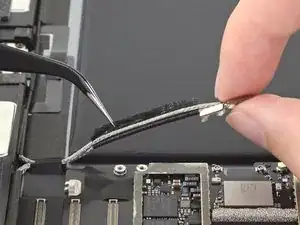

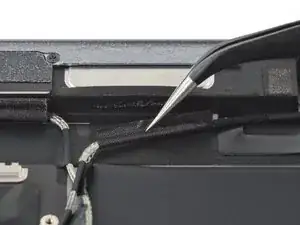

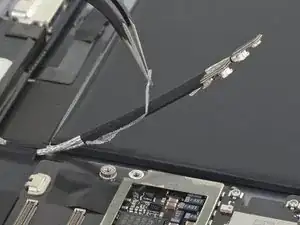

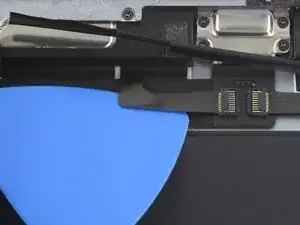

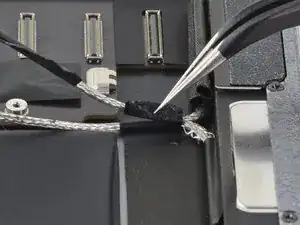

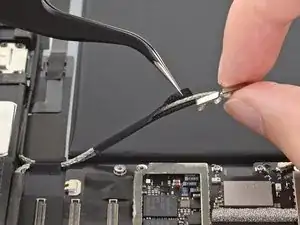

Используйте пинцет, чтобы отклеить стикер, связывающий вместе кабели левой и правой антенн.

Шаг 52

Отклейте кабель правой антенны от стикера.

Шаг 53

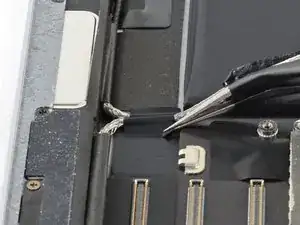

Используйте пинцет, чтобы поднять маленький стикер рядом с нижним правым динамиком, удерживающий правую антенну на раме.

Шаг 54

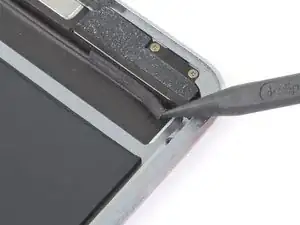

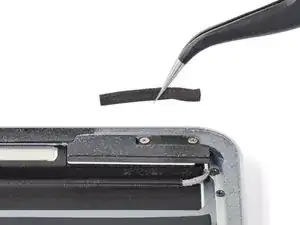

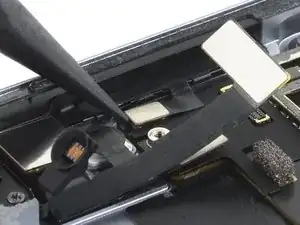

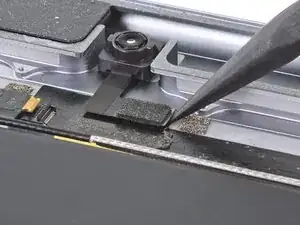

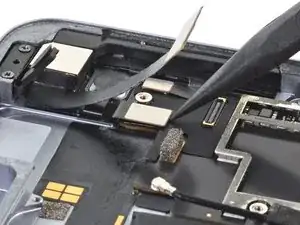

Используйте заостренный конец лопатки, чтобы отделить поролоновый прокладку, приклеенный ко второму стикеру правой антенны.

Шаг 55

Удалите поролоновый прокладку со второго стикера правой антенны.

Шаг 56

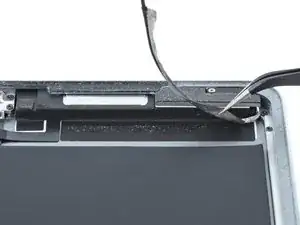

Используйте пинцет, чтобы отделить большой стикер правой антенны между логической платой и антенной.

Шаг 57

Используйте пинцет, чтобы поднять маленький стикер рядом с нижним правым динамиком, удерживающий кабель левой антенны на раме.

Шаг 58

Используйте пинцет, чтобы отделить большой стикер кабеля левой антенны рядом с нижним правым динамиком.

Шаг 59

Используйте пинцет, чтобы поднять левую антенну и ее третий стикер от области разъема Lightning на раме.

Шаг 60

Используйте заостренный конец лопатки, чтобы отделить поролоновый прокладку, приклеенный к четвертому стикеру кабеля левой антенны.

Шаг 61

Удалите поролоновый прокладку с четвертого стикера кабеля левой антенны.

Шаг 62

Используйте пинцет, чтобы поднять четвертый стикер кабеля левой антенны.

Шаг 63

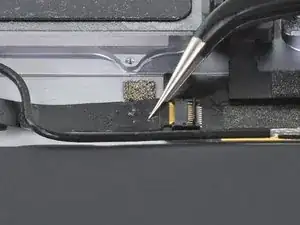

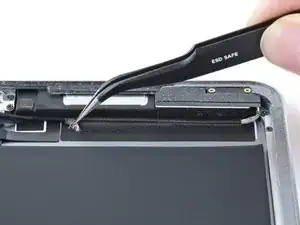

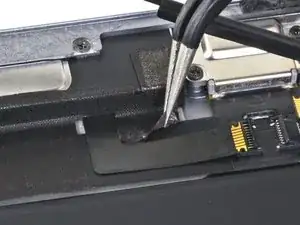

Используйте пинцет, чтобы удалить стикер, закрывающий ZIF-разъем датчика окружающего света слева.

Шаг 64

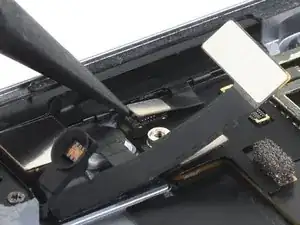

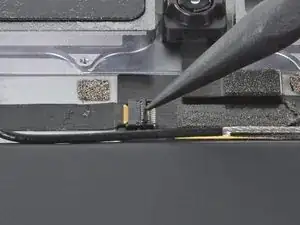

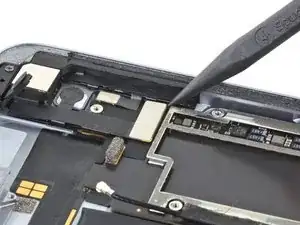

Используйте заостренный конец лопатки, чтобы поднять блокирующий язычок на ZIF-разъеме датчика окружающего света слева.

Шаг 65

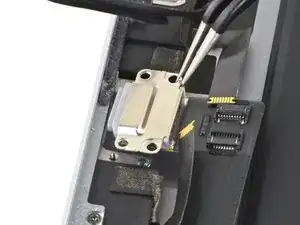

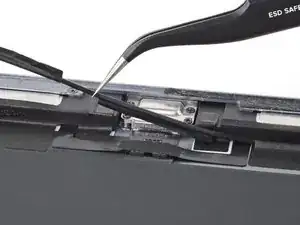

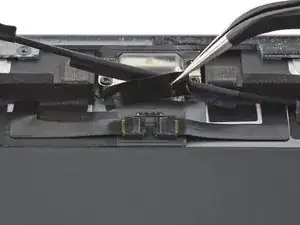

Используйте пинцет, чтобы взять за основу шлейф сенсора внешнего света как можно ближе к его контактам.

Вытяните шлейф из ZIF-разъема.

Шаг 66

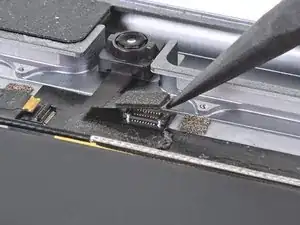

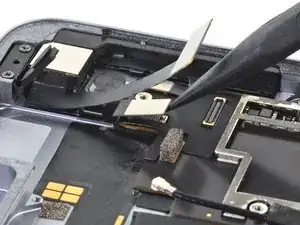

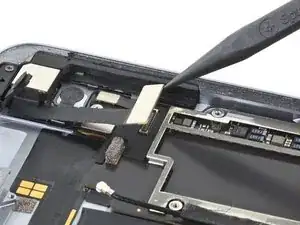

Используйте заостренный конец лопатки, чтобы отсоединить разъем передней камеры от его гнезда.

Будьте осторожны и поддевали только край разъема, а не само гнездо. Если вы подденьте под гнездо, оно может отсоединиться от печатной платы.

Для повторного подключения аккуратно выровняйте разъем над его гнездом и нажимайте пальцем — сначала с одной стороны, затем с другой — пока он не щелкнет на месте.

Не нажимайте на середину, пока разъем полностью не встанет — если он неправильно установлен, разъем может загнуться, что приведет к постоянному повреждению.

Шаг 67

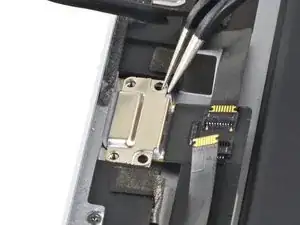

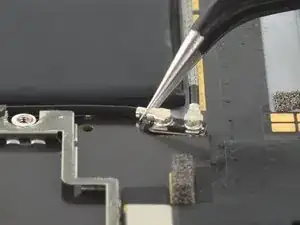

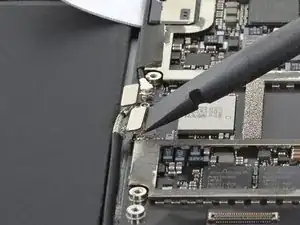

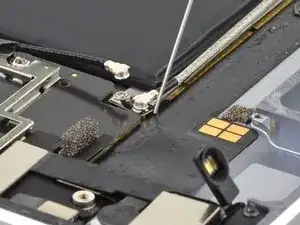

Используйте пинцет, чтобы взять за основу нижний коаксиальный разъем на верхней соединительной плате за его металлическую рамку.

Поднимите прямо вверх, чтобы отсоединить коаксиальный разъем от соединительной платы.

Шаг 68

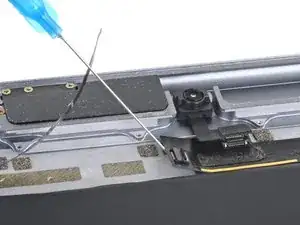

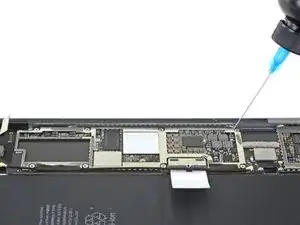

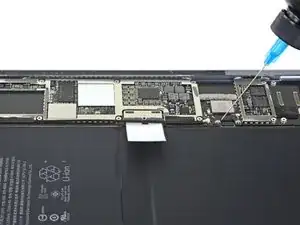

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) на края верхней соединительной платы.

Подождите тридцать секунд, чтобы изопропиловый спирт ослабил клей под верхней соединительной платой.

Шаг 69

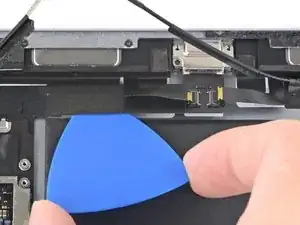

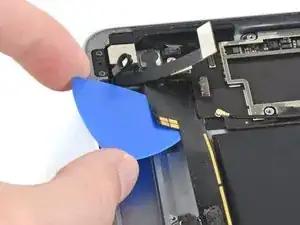

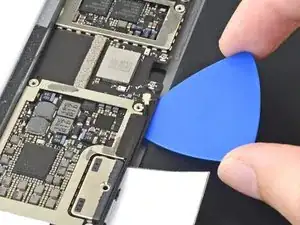

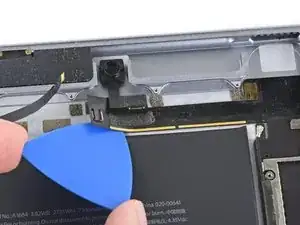

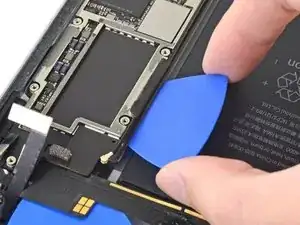

Используйте открывающую лопатку, чтобы разрезать клей под верхней соединительной платой и отсоединить ее от рамки.

Шаг 70

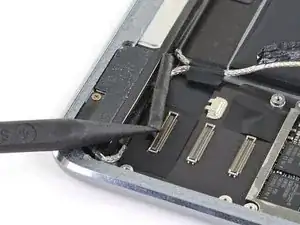

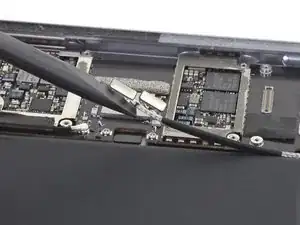

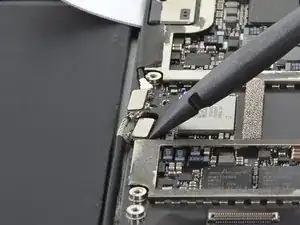

Используйте заостренный конец лопатки, чтобы отсоединить разъем задней камеры от его гнезда.

Шаг 71

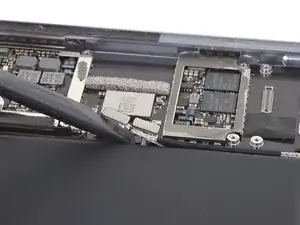

Используйте заостренный конец лопатки, чтобы отсоединить разъем сборки кнопки питания от его гнезда.

Шаг 72

Используйте заостренный конец лопатки, чтобы отсоединить разъем кнопок громкости от его гнезда.

Шаг 73

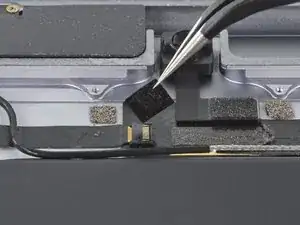

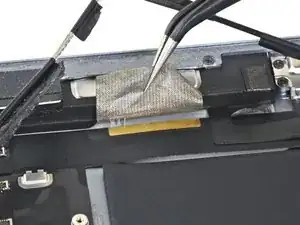

Используйте пинцет, чтобы удалить наклейку, закрывающую ZIF-разъемы рядом с разъемом Lightning.

Шаг 74

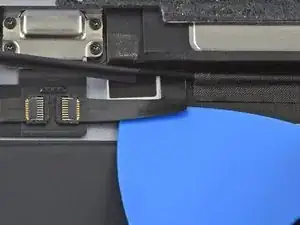

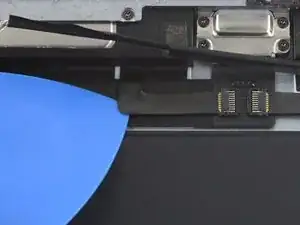

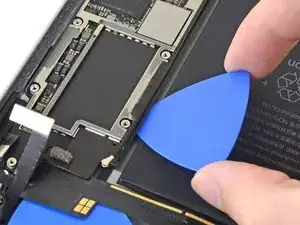

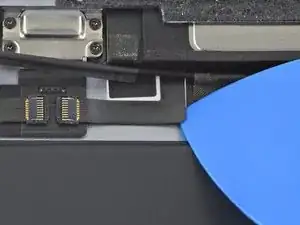

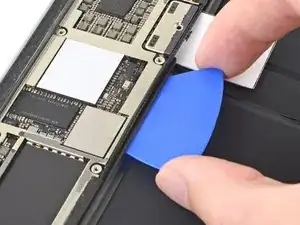

Используйте открывающую лопатку, чтобы разрезать клей под правым шлейфом рядом с нижним динамиком (разъем Lightning направлен вверх) и отсоединить его от рамки.

Будьте осторожны, чтобы не вытащить шлейф из ZIF-разъема. Вытаскивание шлейфа, когда крышка запирания ZIF-разъема закрыта, может повредить соединение.

Шаг 75

Используйте открывающую лопатку, чтобы разрезать клей под левым шлейфом рядом с нижним динамиком и отсоединить его от рамки.

Будьте осторожны, чтобы не вытащить шлейф из ZIF-разъема. Вытаскивание шлейфа, когда крышка запирания ZIF-разъема закрыта, может повредить соединение.

Шаг 76

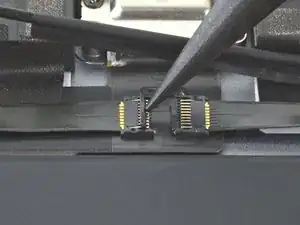

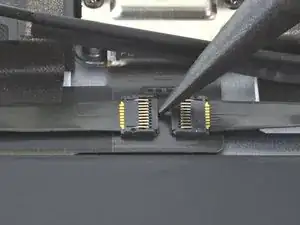

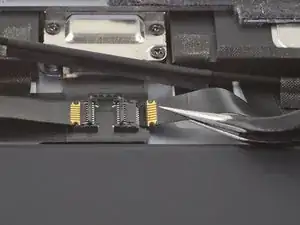

Используйте заостренный конец лопатки, чтобы поднять запирающую крышку на левом ZIF-разъеме шлейфа.

Шаг 77

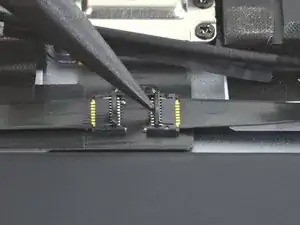

Используйте заостренный конец лопатки, чтобы поднять запирающую крышку на правом ZIF-разъеме шлейфа.

Шаг 78

Используйте пинцет, чтобы взять левый шлейф как можно ближе к его контактам и вытянуть шлейф из ZIF-разъема.

Шаг 79

Используйте пинцет, чтобы взять правый шлейф как можно ближе к его контактам и вытянуть шлейф из ZIF-разъема.

Шаг 80

Удалите четыре винта с крестообразной головкой, удерживающих разъем Lightning:

Два винта по 2.5 мм

Два винта по 1.5 мм

Шаг 81

На этом изображении устройство с удаленной материнской платой.

Полоски клея удерживают материнскую плату на рамке. На следующих шагах вы ослабите и разрежете клей, чтобы отделить материнскую плату от рамки.

Шаг 82

Осторожно переверните iPad.

На этот момент многие кабели могут быть ослаблены. Убедитесь, что кабели не изогнуты и не порваны при перевороте iPad.

Нагрейте iOpener и приложите его к верхним, левым и нижним краям задней крышки в течение одной минуты на каждом крае.

Шаг 83

Используйте открывающую лопатку, чтобы разрезать клей под шлейфом разъема Lightning, чтобы отсоединить его от рамки.

Шаг 84

Используйте пинцет, чтобы поднять маленькую наклейку слева от разъёма Lightning (когда разъём Lightning ориентирован вверх).

Шаг 85

Используйте пинцет, чтобы поднять большую наклейку слева от разъёма Lightning.

Шаг 86

Используйте пинцет, чтобы схватить разъём Lightning за нижнее правое отверстие для винта.

Вытяните разъём Lightning из его углубления.

Шаг 87

Нанесите несколько капель изопропилового спирта высокой концентрации под левый край верхней части логической платы (разъём Lightning ориентирован вниз).

Подождите тридцать секунд, чтобы изопропиловый спирт ослабил клей под верхней частью логической платы.

Шаг 88

Используйте сепаратор, чтобы прорезать клей под верхней частью логической платы и отделить её от корпуса.

Верхняя часть логической платы тонкая. Будьте осторожны, чтобы не порвать её в процессе.

Может помочь, если вы будете держать верхнюю часть логической платы пальцами и отклеивать её от корпуса.

Нанесите ещё несколько капель изопропилового спирта под логическую плату, когда её становится трудно отделить от корпуса.

Шаг 89

Вставьте сепаратор примерно на 1.3 см (13 мм) под верхним краем большей части верхней части логической платы.

Оставьте сепаратор под верхней частью логической платы, чтобы предотвратить её повторное приклеивание к корпусу.

Шаг 90

Нанесите несколько капель изопропилового спирта высокой концентрации на правый край логической платы.

Шаг 91

Нанесите несколько капель изопропилового спирта высокой концентрации на левый край логической платы.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под логической платой.

Шаг 92

Проведите сепаратором примерно на 1.3 см (13 мм) под верхней частью левой стороны логической платы, чтобы прорезать клей.

Удалите сепаратор.

Шаг 93

Проведите сепаратором примерно на 1.3 см (13 мм) под левой стороной логической платы рядом с разъёмом батареи.

Удалите сепаратор.

Шаг 94

Проведите сепаратором примерно на 1.3 см (13 мм) под логической платой с другой стороны разъёма батареи.

Удалите сепаратор.

Шаг 95

Проведите сепаратором примерно на 1.3 см (13 мм) под нижней частью левой стороны логической платы.

Удалите сепаратор.

Шаг 96

Удалите блокировщик батареи с логической платы.

Во время сборки заново вставьте блокировщик батареи после установки логической платы в устройство.

Шаг 97

Удалите сепаратор из верхней части логической платы.

Шаг 98

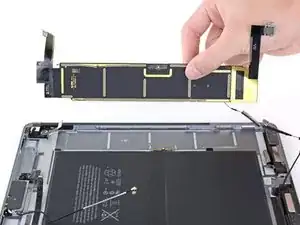

Удалите логическую плату из корпуса.

Если логическая плата не легко выходит из корпуса, нанесите ещё несколько капель изопропилового спирта на любые застрявшие участки и используйте сепаратор, чтобы прорезать больше клея.

Если в устройстве осталась какая-либо алкогольная раствор, аккуратно протрите её или позвольте ей высохнуть перед установкой логической платы.

Во время сборки заново следуйте этому руководству, если вы используете заранее вырезанную клеевую карточку для крепления логической платы к корпусу.

Заключение

Сравните вашу новую запчасть с оригинальной — возможно, вам придется перенести оставшиеся компоненты или удалить защитные наклейки с новой детали перед установкой.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Сдайте ваше электронное оборудование в переработку к сертифицированному переработчику R2 или e-Stewards.

Ремонт не прошёл по плану? Попробуйте выполнить базовые действия по устранению неполадок или обратитесь за помощью в наше сообщество iPad Pro 9.7" Answers.

Перевод руководства с ifixit.com

Читайте также
