Замена аккумулятора iPad Pro 12.9" 4-го поколения

Дайте аккумулятору iPad полностью разрядиться перед началом ремонта. Заряженный аккумулятор может загореться при повреждении в процессе ремонта.

Отключите все кабели и полностью выключите iPad.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть iPad — экран и внутренний аккумулятор чувствительны к нагреву.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите предмет под iPad так, чтобы он лежал ровно между присосками.

Расположите присоски ближе к середине правого края — одну вверху, одну внизу.

Держите нижнюю часть Anti‑Clamp неподвижно и крепко надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более захватывающей.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей размягчился и образовалась щель для открытия.

Если экран недостаточно нагревается, можно использовать фен, чтобы прогреть вдоль правого края iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте медиатор для открытия под экран, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создает достаточной щели, нагрейте область сильнее и поверните ручку по часовой стрелке еще на полоборота.

Не поворачивайте более чем на полоборота за раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Приложите присоску к экрану как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать небольшую щель между рамкой и экраном.

Большой экран очень хрупкий. Создавайте щель только настолько, чтобы вставить медиатор для открытия.

Вставьте медиатор для открытия в щель.

Не вставляйте медиатор глубже 5 мм, чтобы избежать повреждения экрана.

Вдоль правого края рамки есть два выреза для магнитов экрана, где клей очень тонкий. При разрезании клея вдоль этого края на следующем шаге не вставляйте медиатор глубже 2 мм в этих местах:

Один магнит начинается в 2 см от верхнего края и имеет длину 2,5 см.

Второй магнит начинается в 3 см от нижнего края и имеет длину 2,5 см.

Водите медиатором взад‑вперед вдоль правого края экрана, чтобы разрезать клей.

Наклоняйте медиатор вниз и вставляйте его не более чем на 2 мм возле вырезов для магнитов и на 5 мм в остальных местах.

Поверните медиатор вокруг правого нижнего угла экрана.

Оставьте медиатор в правом нижнем углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть iPad — экран и внутренний аккумулятор чувствительны к нагреву.

Вставьте вторую плоскую лопатку в правый нижний угол экрана.

Не вставляйте лопатку глубже 5 мм.

Проведите лопаткой к левому нижнему углу, чтобы разрезать клей по нижнему краю.

Поверните лопатку вокруг левого нижнего угла экрана.

Оставьте лопатку в левом нижнем углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть iPad — экран и встроенный аккумулятор чувствительны к тепловому повреждению.

Вдоль левого края экрана есть три выреза для кабелей, где клей очень тонкий. При разрезании этого края на следующем шаге не вставляйте лопатку глубже 2 мм в этих местах:

Верхний вырез начинается в 4 см от верхнего края и имеет длину 2,5 см.

Средний вырез находится точно посередине рамки и имеет длину 2,5 см.

Нижний вырез начинается в 4 см от нижнего края и имеет длину 2,5 см.

Во всех остальных местах не вставляйте лопатку глубже 5 мм.

Вставьте третью плоскую лопатку в левый нижний угол экрана.

Проведите лопаткой к левому верхнему углу, чтобы разрезать клей по левому краю.

Поверните лопатку вокруг левого верхнего угла экрана.

Оставьте лопатку в левом верхнем углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть iPad — экран и встроенный аккумулятор чувствительны к тепловому повреждению.

Пока клей на верхнем краю размягчается, учтите следующее:

Возле углов находятся два датчика окружающего освещения. Вставляйте сюда только самую кончик лопатки, чтобы не повредить их.

Здесь находятся три полосы термораспределительной ленты. При разрезании проводите лопаткой под углом вверх.

Модуль фронтальной камеры расположен в центре верхнего края. Не вставляйте лопатку в этом месте, чтобы не повредить его.

Во всех остальных местах не вставляйте лопатку глубже 5 мм, чтобы не повредить экран.

Проведите лопатку на 9 см к центру верхнего края, чтобы разрезать клей, обращая внимание на места, упомянутые в предыдущем шаге.

Если разрезать дальше, чем на 9 см, вы доберётесь до модуля фронтальной камеры и рискуете повредить его компоненты.

Оставьте лопатку вставленной. Вы будете использовать другую лопатку, чтобы разрезать оставшийся клей.

Вставьте четвёртую плоскую лопатку справа от модуля фронтальной камеры, в 4 см от предыдущей лопатки и в 9 см от правого края экрана.

Проведите лопаткой к правому верхнему углу, чтобы разрезать оставшийся клей.

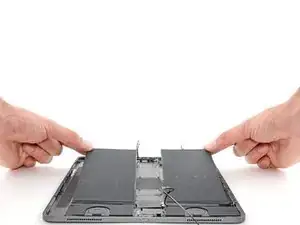

Возьмите два противоположных угла экрана и аккуратно сдвиньте их, чтобы отделить экран от рамки.

Пока не снимайте экран полностью — он всё ещё подключён несколькими кабелями.

Если экран кажется застрявшим, проведите лопатками вокруг периметра, чтобы отделить оставшийся клей. Обратите внимание на чувствительные компоненты, упомянутые в предыдущих шагах.

Сдвиньте экран к правому нижнему углу рамки, пока не откроется ленточный кабель возле верхнего края.

В ходе всего руководства отслеживайте каждый винт и при повторной сборке устанавливайте его ровно в то место, откуда он был снят.

Используйте крестовую отвертку, чтобы извлечь два винта, удерживающих верхнюю крышку кабелей:

Один винт длиной 1.8 мм

Один винт длиной 2.0 мм

При сборке это хорошее место, чтобы включить iPad и проверить все функции перед закрытием. Обязательно выключите iPad перед продолжением работы.

Используйте пинцет или пальцы, чтобы захватить и снять верхнюю крышку кабелей.

При сборке ориентируйте крышку так, чтобы вырез был направлен вверх и вправо.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём верхних датчиков с защёлкой.

Чтобы заново подключить защёлкивающиеся разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться и привести к необратимому повреждению.

Отверткой PH используйте, чтобы снять пять винтов, закрепляющих нижний защитный щит кабеля:

Четыре винта 1,1 мм

Один винт 2,0 мм

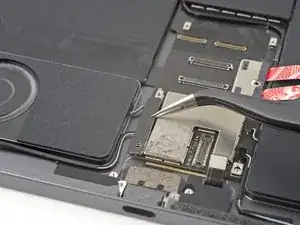

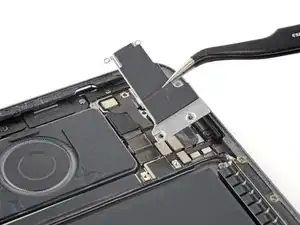

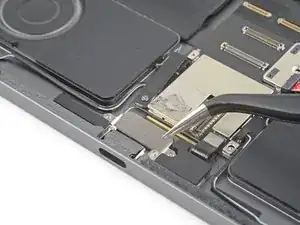

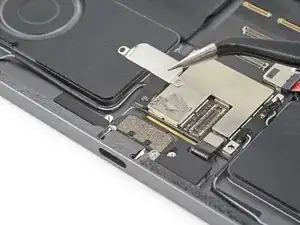

Пинцетом или пальцами захватите и снимите нижний защитный щит кабеля.

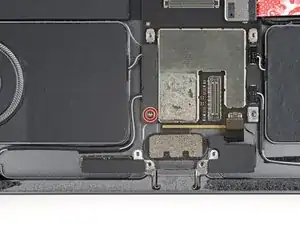

Отверткой PH отвинтите винт 1,7 мм, закрепляющий разъём батареи на плате.

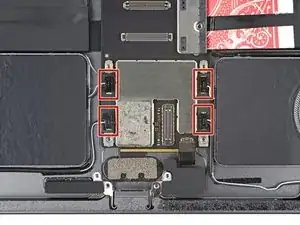

Кончиком лопатки подденьте и отключите верхние два пресс‑коннектора дисплея от платы.

Кончиком лопатки подденьте и отключите нижние два пресс‑коннектора дисплея от платы.

Схватите и снимите экран с рамы.

Кончиком лопатки подденьте и отключите пресс‑коннектор порта USB‑C от платы.

Приложите подогретый iOpener к порту USB‑C на две минуты.

Просуньте медиатор под кабель порта USB‑C, чтобы отделить его от платы.

Отверткой PH отвинтите два винта длиной 1,6 мм, фиксирующие порт USB‑C.

Схватите и извлеките порт USB‑C из его выемки в рамке.

Осторожно: не потеряйте контакты заземления с обеих сторон выемки для USB‑C.

При сборке установите порт USB‑C под контакты заземления.

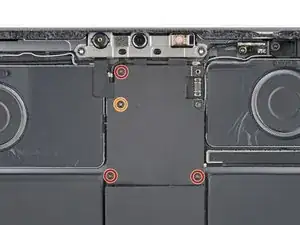

Отверткой PH снимите четыре винта, фиксирующие верхний защитный щит кабеля:

Три винта 1,1 мм

Один винт 2,0 мм

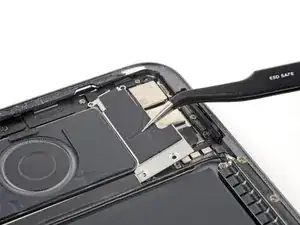

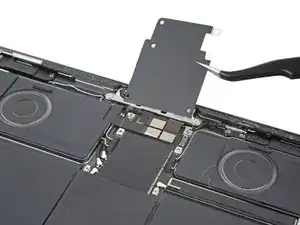

Пинцетом или пальцами захватите и снимите верхний защитный щит кабеля.

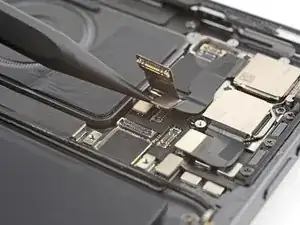

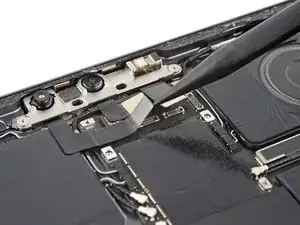

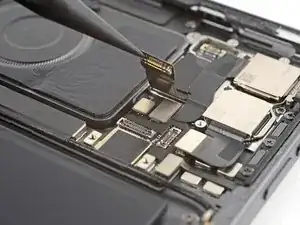

Кончиком лопатки подденьте и отключите три пресс‑коннектора для инфракрасного проекторного массива, фронтальной камеры и камеры Face ID.

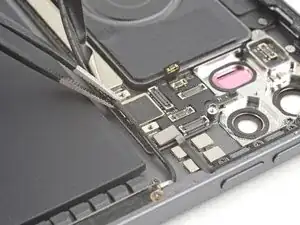

Остроконечным пинцетом аккуратно оторвите кабели левой и средней сборки фронтальной камеры от платы.

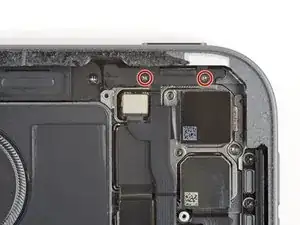

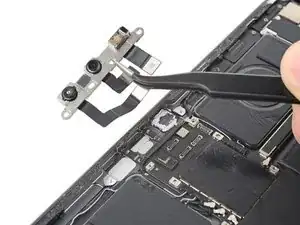

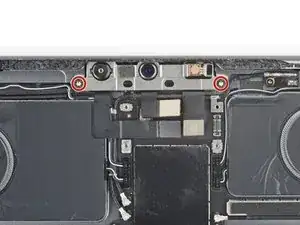

Отверткой T3 Torx отвинтите два винта 2,2 мм, фиксирующие скобу сборки фронтальной камеры.

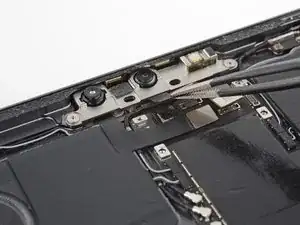

Плоским концом лопатки подденьте скобу сборки фронтальной камеры из её выемки.

Скоба закреплена термостойким эпоксидным клеем, который требует значительной силы для ослабления. Работайте медленно и избегайте поддевания соседних компонентов.

Пинцетом или пальцами захватите и снимите скобу сборки фронтальной камеры из выемки.

Используйте лопатку, чтобы соскрести и удалить оставшийся эпоксидный клей перед повторной установкой скобы.

Отверткой PH снимите шесть винтов, фиксирующих защиту задней камеры:

Три винта 1,2 мм

Один винт 2,8 мм

Один винт 2,6 мм

Один винт 1,8 мм

Пинцетом или пальцами захватите и снимите защиту задней камеры.

При сборке вставьте язычок слева от защиты в первую очередь.

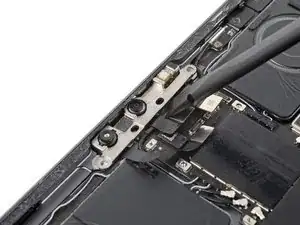

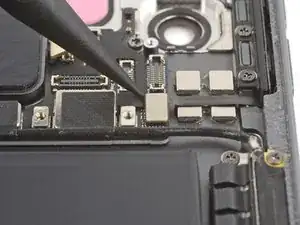

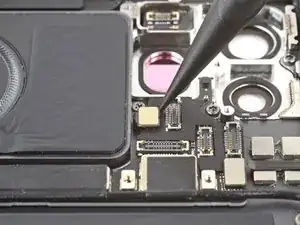

Кончиком лопатки подденьте и отключите оба пресс‑коннектора кнопки питания.

Используйте крестовую отвертку, чтобы выкрутить два винта 2.3 мм, фиксирующие модуль кнопки питания.

Вставьте острие лопатки между левой кромкой модуля кнопки питания и рамкой.

Подденьте модуль, чтобы вынуть его из посадочного места в рамке.

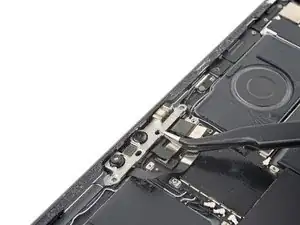

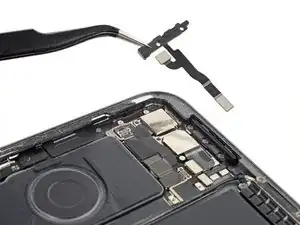

Схватите и извлеките модуль кнопки питания.

С помощью лопатки счистите и удалите остатки эпоксидного клея перед повторной установкой модуля.

Толкните кнопку питания через её гнездо с внешней стороны рамки.

Удалите кнопку питания.

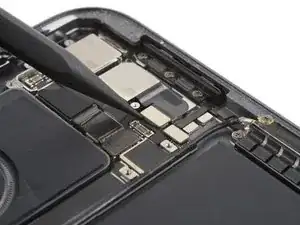

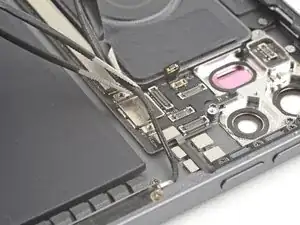

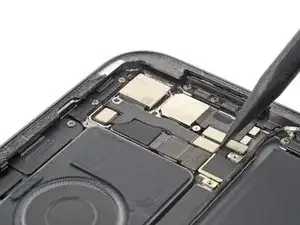

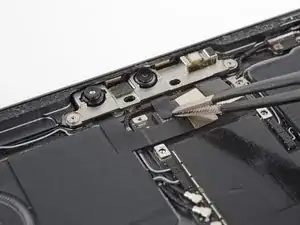

Используйте острие лопатки, чтобы поддеть и отсоединить широкоугольную камеру от логической платы.

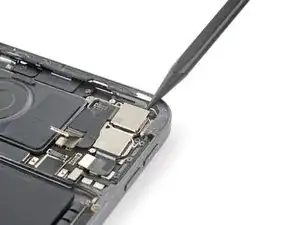

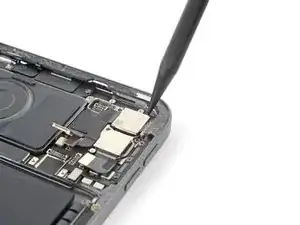

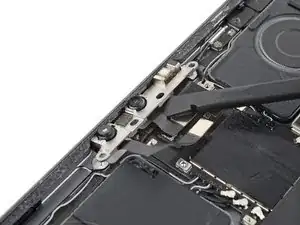

Используйте острие лопатки, чтобы поддеть и отсоединить датчик LiDAR и ультраширокоугольную камеру от логической платы.

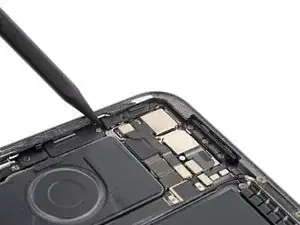

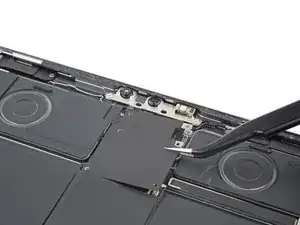

Вставьте острие лопатки между верхним правым углом модулей задних камер и рамкой.

Подденьте камеры, пока не сможете схватить их пинцетом или пальцами.

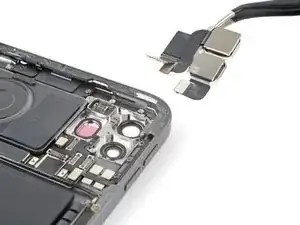

Удалите задние камеры.

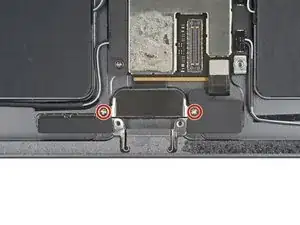

Используйте крестовую отвертку, чтобы выкрутить два винта 1.9 мм, фиксирующие крышку Smart Connector.

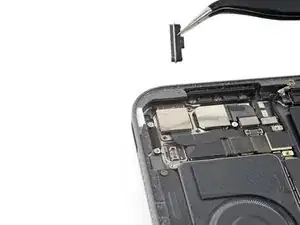

Схватите крышку Smart Connector пинцетом или пальцами и снимите её.

Используйте острие лопатки, чтобы поддеть и отсоединить Smart Connector от нижней части логической платы.

Используйте крестовую отвертку, чтобы выкрутить винт 2.0 мм, фиксирующий экран кабеля нижнего левого динамика.

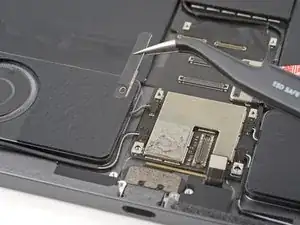

Снимите экран кабеля нижнего левого динамика.

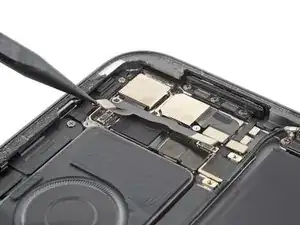

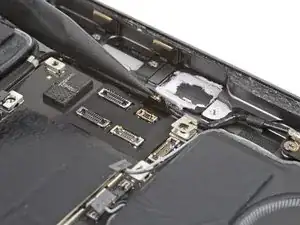

Используйте острие лопатки, чтобы поддеть и отсоединить разъёмы защёлок нижних динамиков.

Не подденьте за боковые стороны разъёмов. Слоты на логической плате хрупкие и могут погнуться при неправильном поддёве.

Отсоедините все четыре разъёма нижних динамиков.

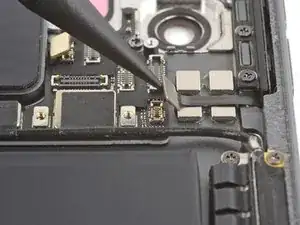

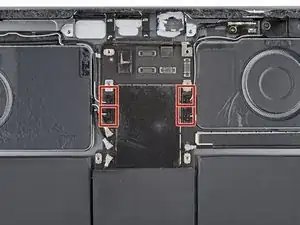

Используйте острие лопатки, чтобы поддеть и отсоединить все четыре разъёма защёлок верхних динамиков.

Не подденьте за боковые стороны разъёмов. Слоты на логической плате хрупкие и могут погнуться при неправильном поддёве.

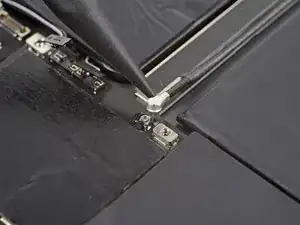

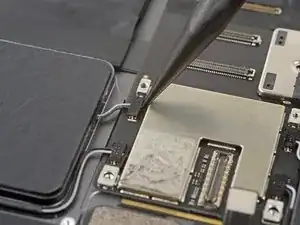

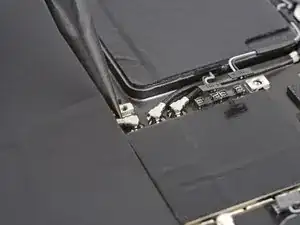

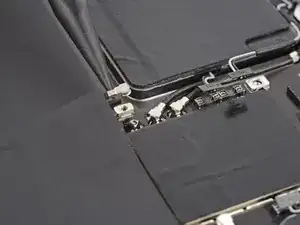

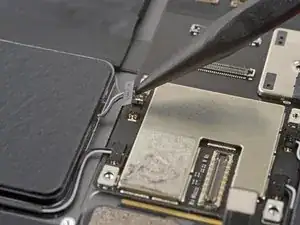

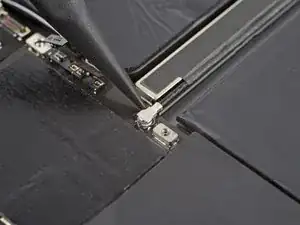

Используйте острие лопатки, чтобы поддеть и отсоединить верхний антенный кабель от правого края логической платы.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

Используйте острие лопатки, чтобы поддеть и отсоединить нижний антенный кабель от левого края логической платы.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

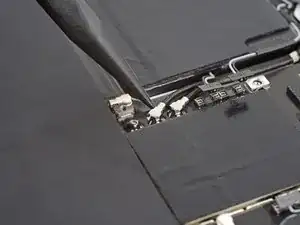

Используйте острие лопатки, чтобы поддеть и отсоединить оставшиеся два антенных кабеля от левого края логической платы.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

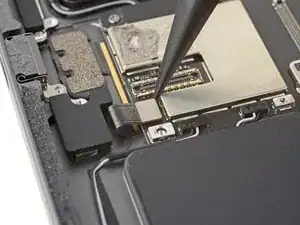

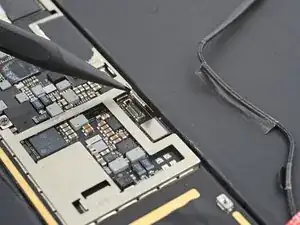

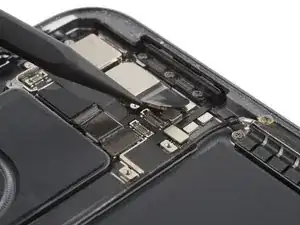

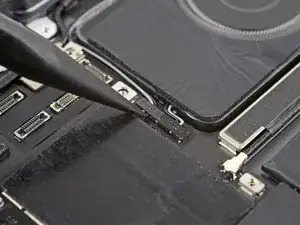

Используйте острие лопатки, чтобы поддеть и отсоединить разъём защёлки верхнего датчика от логической платы.

Используйте острие лопатки, чтобы поддеть и отсоединить разъём защёлки заднего датчика от правого плеча логической платы.

Используйте острие лопатки, чтобы поддеть и отсоединить разъём защёлки регулировки громкости от правого плеча логической платы.

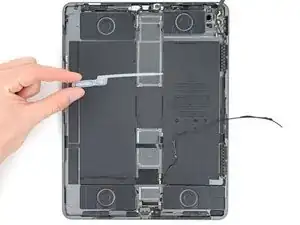

Нанесите тёплый iOpener на верхний антенный кабель и правое плечо логической платы на две минуты.

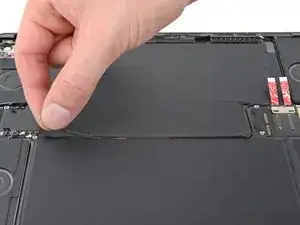

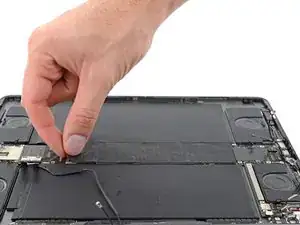

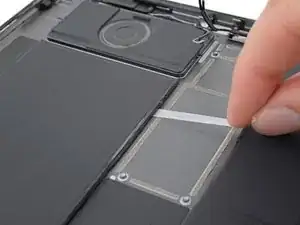

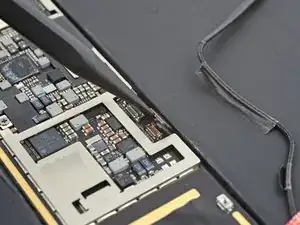

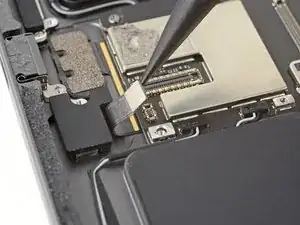

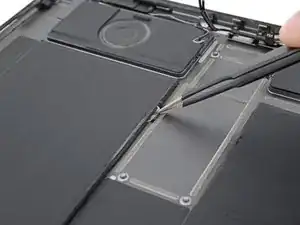

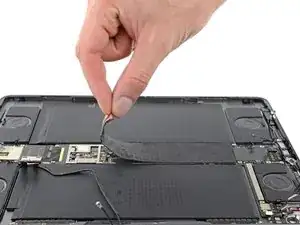

Используйте пинцет с тупыми кончиками или ноготь, чтобы отслоить ленту, фиксирующую верхний антенный кабель к правому крылу платы логики.

Не пытайтесь полностью снять кабель — ещё один кусок ленты фиксирует его к плате логики.

Если лента кажется приклеенной, тяните корпус кабеля пальцами, пока отрываете ленту.

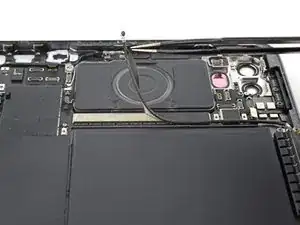

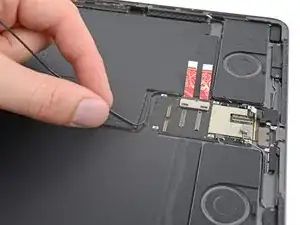

Отслоите вторую полоску ленты, фиксирующую верхний антенный кабель к плате логики рядом с вырезами для задней камеры.

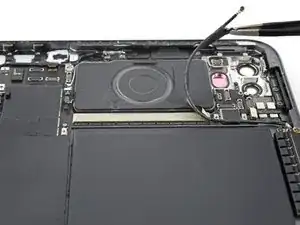

Отведите кабель в сторону от платы логики.

Не скручивайте и не поворачивайте антенный кабель — он всё ещё подключён к антенне.

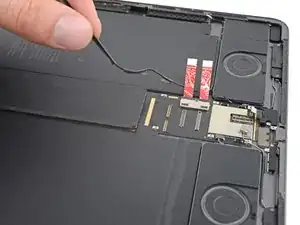

Приложите нагретый iOpener к нижнему антенно- му кабелю, расположенном вдоль левого края платы логики, на две минуты.

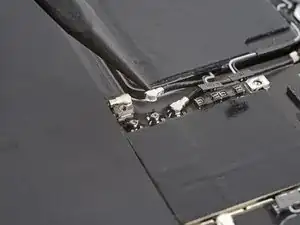

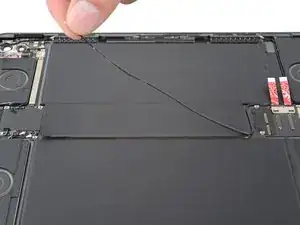

Возьмите нижний антенный кабель прямо под металлической головкой разъёма.

Отслоите кабель от левого края платы логики.

Отслоите нижний антенный кабель от платы логики рядом с разъёмом батареи.

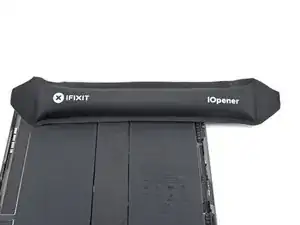

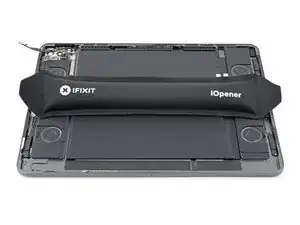

Приложите нагретый iOpener к крышке платы логики на две минуты.

Сожмите угол крышки платы логики пальцами.

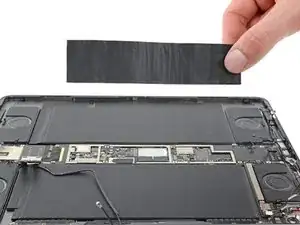

Отслоите и снимите крышку с платы логики.

Работайте медленно, чтобы не порвать крышку.

Крышка состоит из нескольких слоёв. Убедитесь, что медная лента не отделяется от слоя поролона.

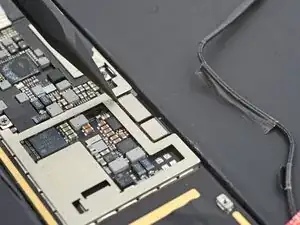

Используйте плоский конец лопатки, чтобы сдвинуть держатель прижимного разъёма в нижнем правом углу от платы логики.

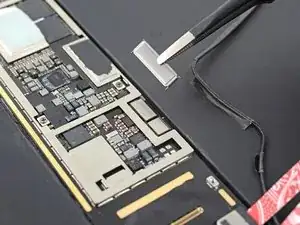

Удалите держатель с помощью пинцета с тупыми кончиками или пальцами.

При сборке ориентируйте держатель так, чтобы вывернутые наружу крылья были направлены к батарее.

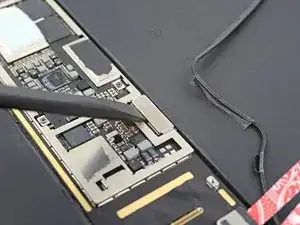

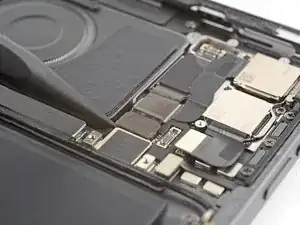

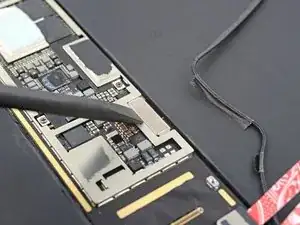

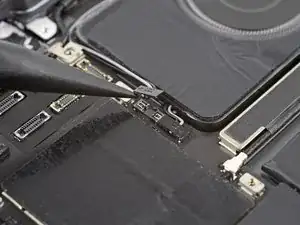

Используйте острый конец лопатки, чтобы поддеть и отключить прижимные разъёмы микрофона и зарядного устройства Apple Pencil.

Используйте крестовую отвёртку, чтобы отвинтить четыре винта 1.8 мм, фиксирующие плату логики.

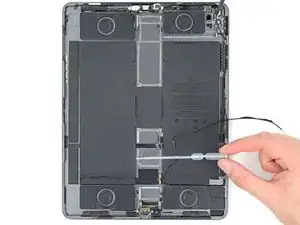

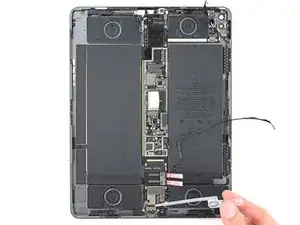

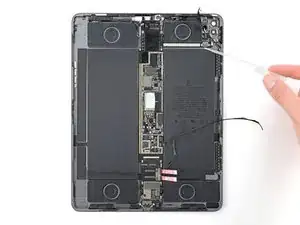

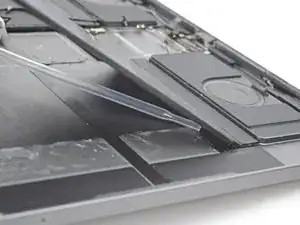

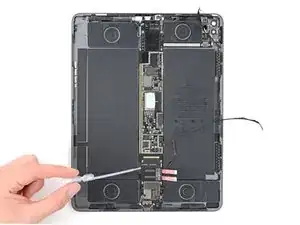

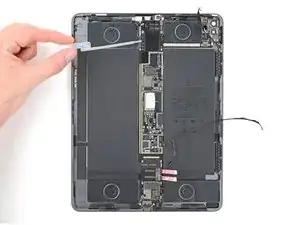

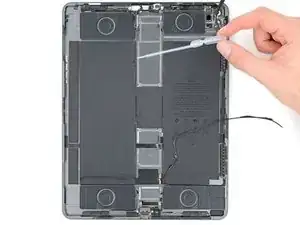

Капните несколько капель высококонцентрированного изопропилового спирта (более 90%) на нижний и правый края платы логики.

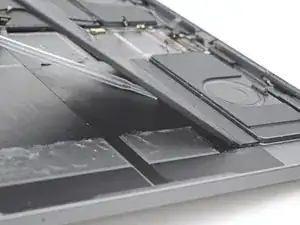

Приподнимите правый край iPad, чтобы изопропиловый спирт мог стекать под плату логики.

Подождите одну минуту, чтобы спирт впиталcя.

Нанесите изопропиловый спирт на правое крыло и левый край платы логики.

Приподнимите левый край iPad, чтобы изопропиловый спирт мог стекать под плату логики.

Подождите одну минуту, чтобы спирт впиталcя.

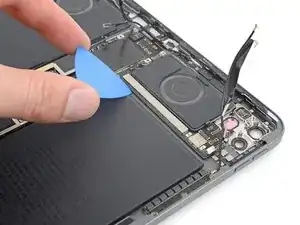

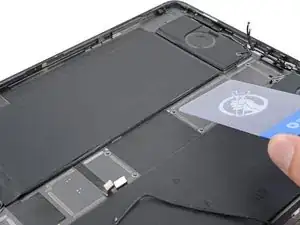

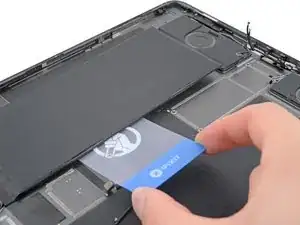

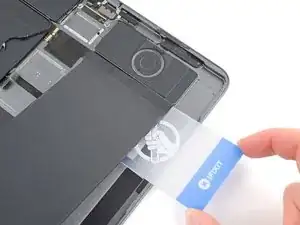

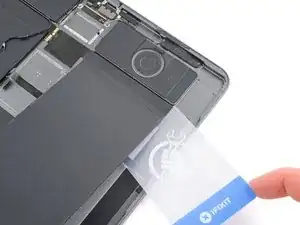

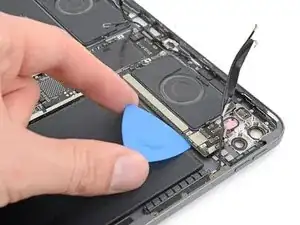

Вставьте медиатор между нижним краем платы логики и Разъёмом Smart Connector.

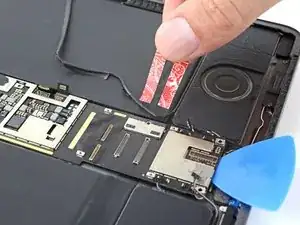

Удалите полоски карт, перекрывающие разъём батареи.

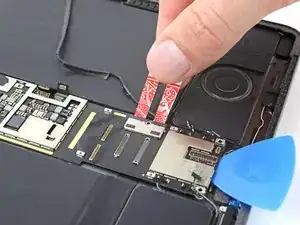

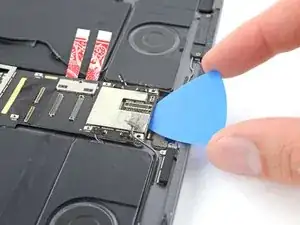

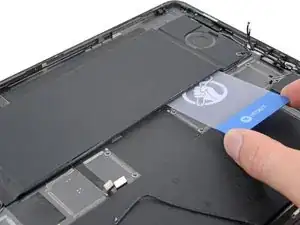

Осторожно вставьте наконечник медиатора между платой логики и разъёмом батареи.

Не поддёргивайте разъём батареи и не подапирайте плату логики — пружинные контакты легко повредить.

Оставьте этот медиатор вставленным до полного снятия платы логики.

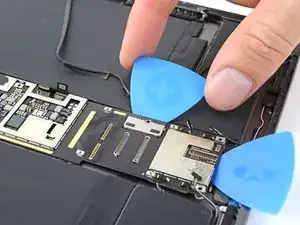

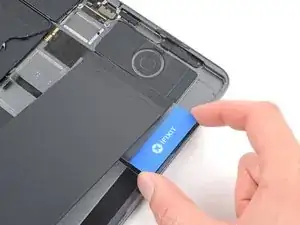

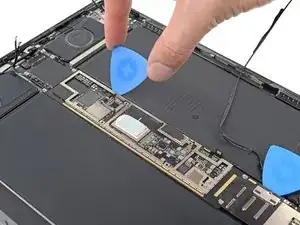

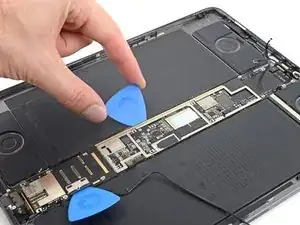

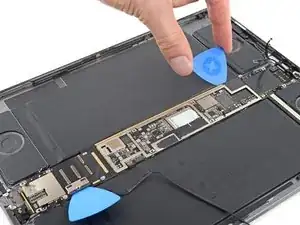

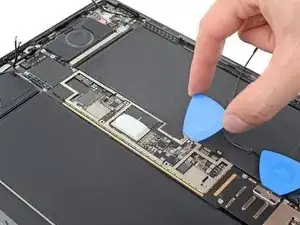

Используйте первый медиатор, чтобы приподнять левый край платы логики.

Не сильно опирайтесь на батарею — проколотая или деформированная батарея может протечь опасными химикатами или вызвать пожар.

Если плата логики не поддаётся, нанесите больше изопропилового спирта.

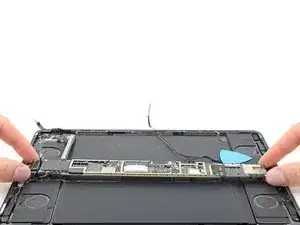

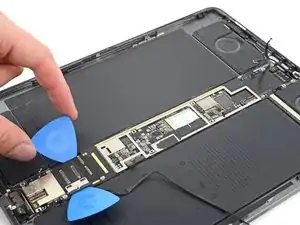

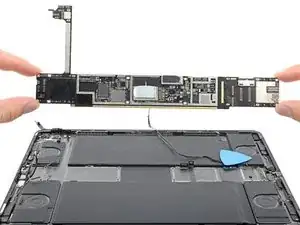

Используйте медиатор, чтобы приподнять правое крыло платы логики.

Это крыло платы тонкое и хрупкое. Будьте осторожны, чтобы не согнуть его.

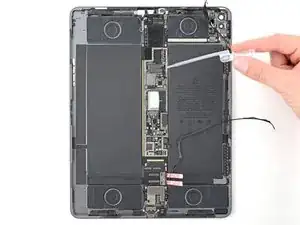

Используйте медиатор, чтобы приподнять правый край платы логики.

Не сильно опирайтесь на батарею — проколотая или деформированная батарея может протечь опасными химикатами или вызвать пожар.

Если плата логики не поддаётся, нанесите больше изопропилового спирта.

Возьмите и выньте плату логики из рамы.

Будьте осторожны, чтобы не установить плату логики поверх каких-либо кабелей или разъемов.

При повторной сборке при необходимости используйте двухсторонний скотч, например ленту Tesa, чтобы зафиксировать плату логики, если существующий клей недостаточен.

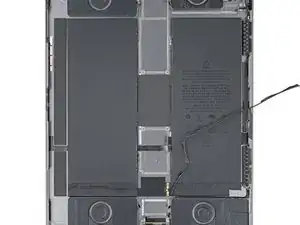

Пятьдесят... Нет, двенадцать растягивающихся липких тянущих полос фиксируют аккумуляторы к раме.

Оставшийся клей фиксирует аккумуляторные платы к нижней части рамы, и не имеет растягивающихся тянущих вкладок.

Используйте пинцет с тупыми концами или пальцы, чтобы отодрать каждую растягивающуюся тянущую вкладку от аккумулятора.

Медленно тяните полоски прямо от аккумулятора, удерживая низкий угол относительно рамы.

Дайте полоскам достаточно времени, чтобы растянуться. Если полоска порвётся, постарайтесь достать её и продолжить вытягивать.

Если вы удалили все 12 растягивающихся липких полос, пропустите три шага вниз.

Если какие-либо полоски оторвались, выполните следующие два шага для альтернативного способа удаления аккумулятора.

Этот шаг показывает, как размягчить любые растягивающиеся клеи, которые оторвались на предыдущем шаге.

Капните несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на внутренние кромки аккумуляторов рядом с любыми оторванными полосками растягивающегося клея.

Поднимите каждый край iPad, чтобы изопропиловый спирт мог проникнуть под аккумуляторы.

Подождите одну минуту, чтобы изопропиловый спирт впиталcя.

Подведите пластиковую карту под левый аккумулятор рядом с любыми оторванными полосками растягивающегося клея.

Проведите пластиковой картой вдоль длины аккумулятора, чтобы отделить оставшийся клей. Не засовывайте карту под аккумуляторные платы.

Не протыкайте и не сгибайте аккумулятор. Если он кажется застрявшим, нанесите больше изопропилового спирта или примените нагретый iOpener к задней части рамы.

Повторите этот шаг для правого аккумулятора.

Приподнимите верхний край iPad и поднимите левый аккумулятор, чтобы получить доступ под аккумуляторную плату.

Не поднимайте аккумулятор более чем на 45 градусов.

Капните несколько капель изопропилового спирта на аккумуляторную плату.

Повторите этот шаг для правого аккумулятора.

Положите iPad на ровную поверхность и подведите пластиковую карту под внешний край левой аккумуляторной платы под небольшим углом.

Выпрямите пластиковую карту и полностью вставьте её под аккумуляторную плату, чтобы разрезать клей.

Повторите этот шаг для правого аккумулятора.

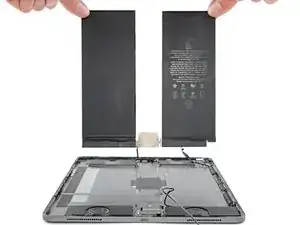

Возьмите обе половины аккумулятора за верхние углы и выньте их из рамы.

Осторожно: не скручивайте и не тяните кабель, соединяющий половины аккумулятора.

Удалите оставшийся клей несколькими каплями изопропилового спирта и безворсовой тканью.

Не используйте повторно ваш старый аккумулятор. Поврежденный или деформированный аккумулятор представляет собой опасность.

При повторной сборке используйте двухсторонний скотч, например ленту Tesa, под новым аккумулятором.
