Как снять экран с iPad Pro 12.9" 4‑го поколения

Дождитесь полного разряда батареи iPad перед началом ремонта. Заряженная батарея может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите iPad.

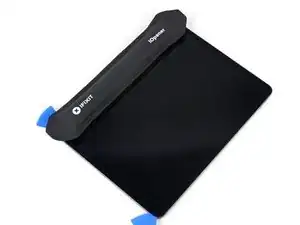

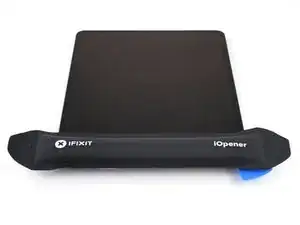

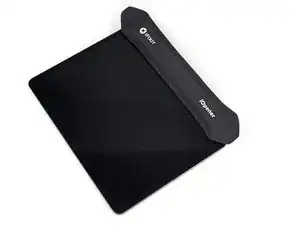

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, термофен или нагревательную пластину, но следите за тем, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к теплу.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

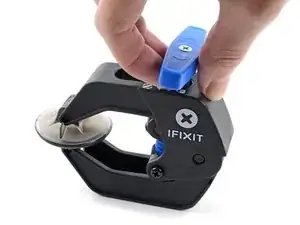

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

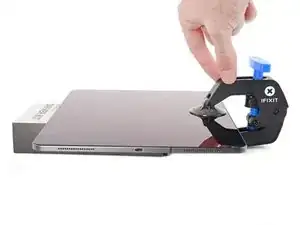

Положите под iPad предмет так, чтобы он стоял ровно между присосками.

Разместите присоски ближе к середине правого края — одна вверху, другая внизу.

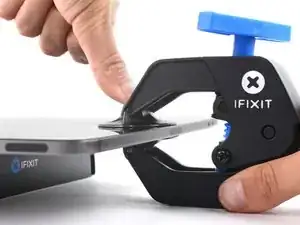

Держите нижнюю часть Anti‑Clamp неподвижно и сильно надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более цепкой.

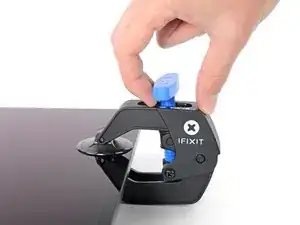

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

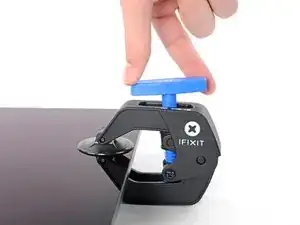

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

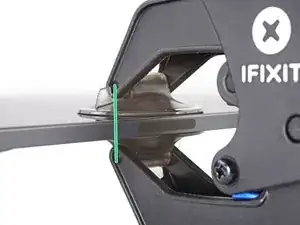

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей дался и образовалась щель.

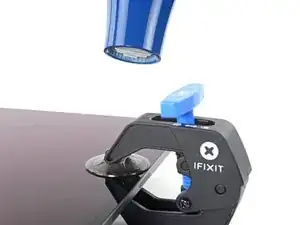

Если экран недостаточно прогрет, можно использовать фен, чтобы нагреть вдоль правого края iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

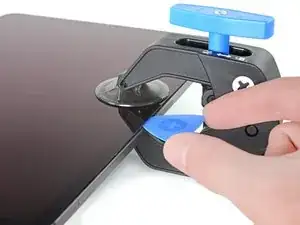

Вставьте медиатор под экран, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создает достаточной щели, добавьте нагрев и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

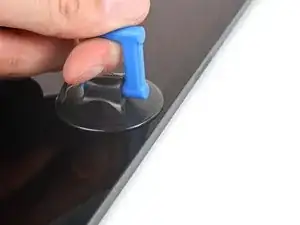

Примените присоску к экрану как можно ближе к центру правого края.

Поднимайте присоску сильной, ровной тянущей силой, чтобы создать небольшую щель между рамкой и экраном.

Большой экран очень хрупкий. Создавайте щель только настолько, чтобы можно было вставить медиатор.

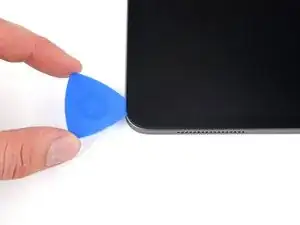

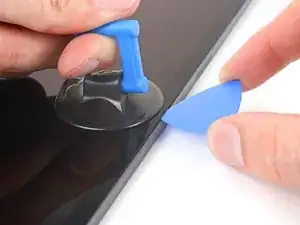

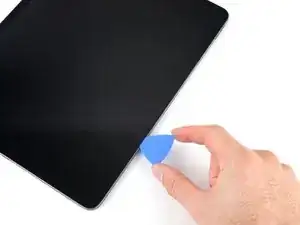

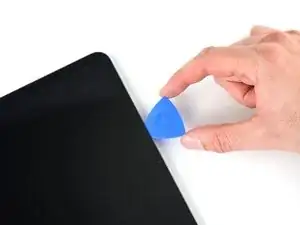

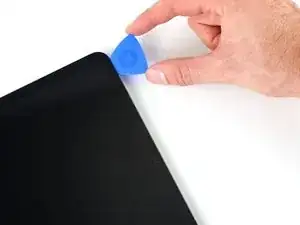

Вставьте медиатор в щель.

Не вставляйте медиатор глубже 5 мм, чтобы не повредить экран.

Вдоль правого края рамки есть два выреза для магнитов экрана, где клей очень тонкий. При разрезании вдоль этого края в следующем шаге не вставляйте медиатор глубже 2 мм в этих местах:

Один магнит начинается в 2 см от верхнего края и имеет длину 2,5 см.

Второй магнит начинается в 3 см от нижнего края и имеет длину 2,5 см.

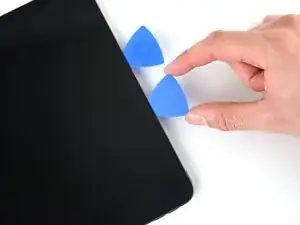

Проводите медиатором взад‑вперёд вдоль правого края экрана, чтобы разрезать клей.

Наклоняйте медиатор вниз и вставляйте не глубже 2 мм вблизи вырезов под магниты и 5 мм в остальных местах.

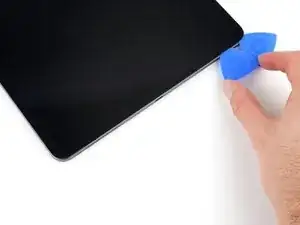

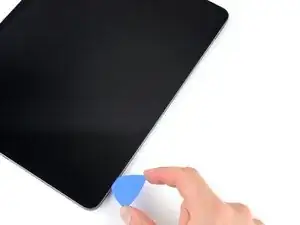

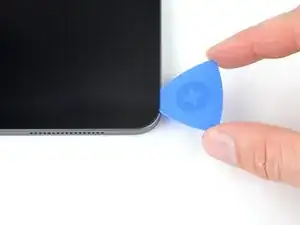

Поверните медиатор вокруг нижнего правого угла экрана.

Оставьте медиатор в нижнем правом углу, чтобы клей не слипся вновь.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Можно также использовать фен, термофен или нагревательную пластину, но следите за тем, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к теплу.

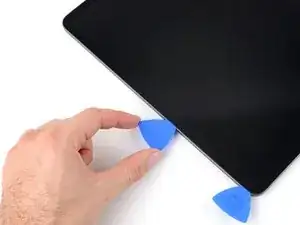

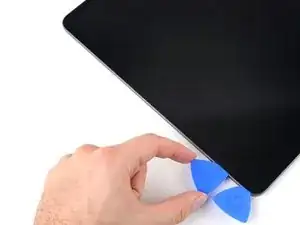

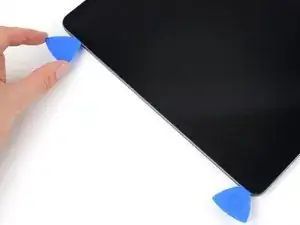

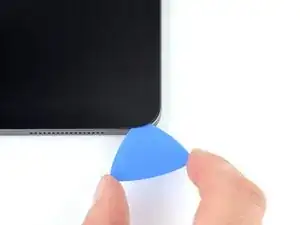

Вставьте вторую лопатку в правый нижний угол экрана.

Не вставляйте лопатку глубже 5 мм.

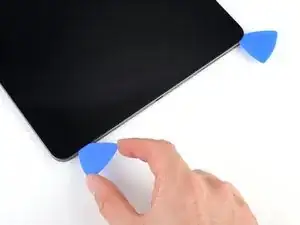

Проведите лопаткой к левому нижнему углу, чтобы разрезать клей по нижнему краю.

Поверните лопатку вокруг левого нижнего угла экрана.

Оставьте лопатку в левом нижнем углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к нагреву.

Вдоль левого края экрана есть три выреза для кабелей, где клей очень тонкий. При разрезании этого края на следующем шаге не вставляйте лопатку глубже 2 мм в этих местах:

Верхний вырез начинается в 4 см от верхнего края и имеет длину 2,5 см.

Средний вырез находится точно посередине рамки и имеет длину 2,5 см.

Нижний вырез начинается в 4 см от нижнего края и имеет длину 2,5 см.

Во всех остальных местах не вставляйте лопатку глубже 5 мм.

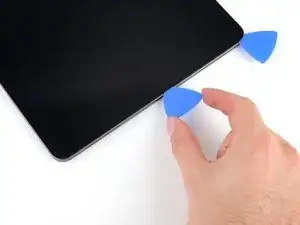

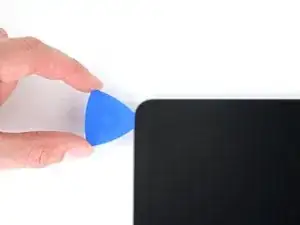

Вставьте третью лопатку в левый нижний угол экрана.

Проведите лопаткой к левому верхнему углу, чтобы разрезать клей по левому краю.

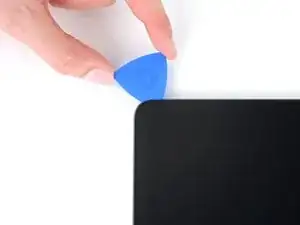

Поверните лопатку вокруг левого верхнего угла экрана.

Оставьте лопатку в левом верхнем углу, чтобы клей не слипся снова.

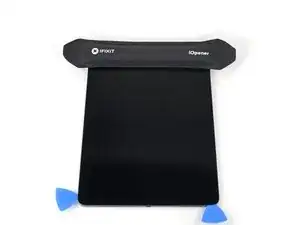

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к нагреву.

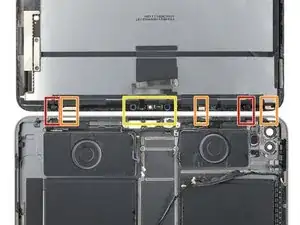

Пока клей на верхнем крае размягчается, обратите внимание на следующее:

Возле углов находятся два датчика освещённости. Вставляйте только самый кончик лопатки здесь, чтобы не повредить их.

Есть три полосы теплоотводящей ленты. Наклоняйте лопатку вверх при разрезании в этих местах.

Сборка фронтальной камеры расположена в центре верхнего края. Не вставляйте лопатку здесь, чтобы не повредить её компоненты.

Во всех остальных местах не вставляйте лопатку глубже 5 мм, чтобы не повредить экран.

Проведите лопатку на 9 см к центру верхнего края, чтобы разрезать клей, обращая внимание на зоны, упомянутые в предыдущем шаге.

Если вы прорежете дальше 9 см, вы достигнете сборки фронтальной камеры и рискуете повредить её компоненты.

Оставьте лопатку вставленной. Вы используете другую лопатку, чтобы разрезать оставшийся клей.

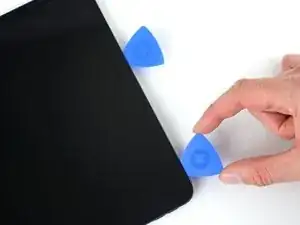

Вставьте четвёртую лопатку справа от сборки фронтальной камеры, в 4 см от предыдущей лопатки и в 9 см от правого края экрана.

Проведите лопаткой к правому верхнему углу, чтобы разрезать оставшийся клей.

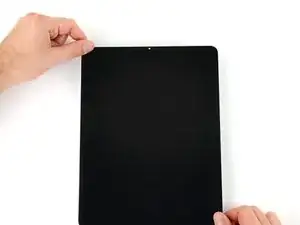

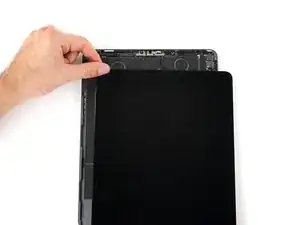

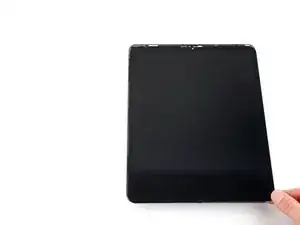

Возьмите два противоположных угла экрана и аккуратно сдвигайте его, чтобы отделить от рамки.

Не снимайте экран полностью — он всё ещё подключён несколькими кабелями.

Если экран кажется приклеенным, проведите лопатками по периметру, чтобы отделить оставшийся клей. Обращайте внимание на чувствительные компоненты, упомянутые в предыдущих шагах.

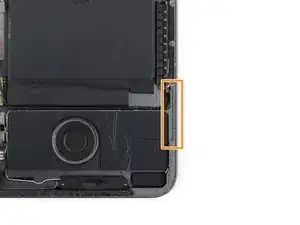

Сдвиньте экран к правому нижнему углу рамки, пока не откроется шлейф рядом с верхним краем.

В течение этого руководства отслеживайте каждый винт и устанавливайте его обратно точно в то же место.

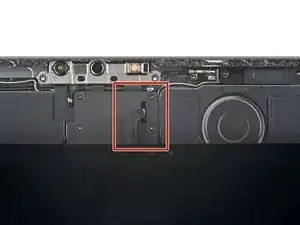

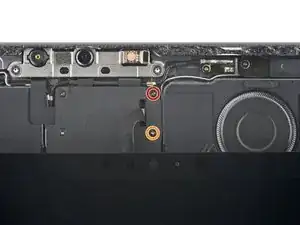

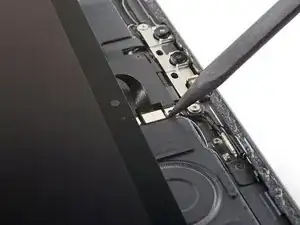

Используйте крестовую отвёртку, чтобы удалить два винта, фиксирующие верхний защитный экран кабеля:

Один винт длиной 1,8 мм

Один винт длиной 2,0 мм

При сборке это хорошее место, чтобы включить iPad и проверить все функции перед окончательным закрытием. Обязательно выключите iPad перед продолжением работы.

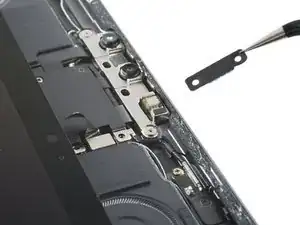

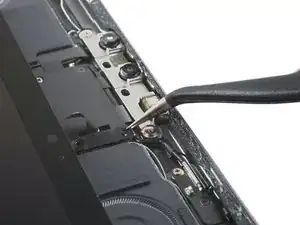

Используйте пинцет или пальцы, чтобы захватить и снять верхний защитный экран кабеля.

При сборке ориентируйте экран так, чтобы вырез смотрел вверх и вправо.

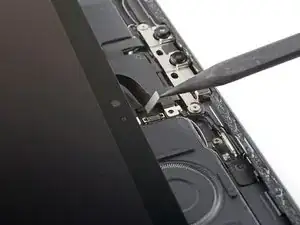

Используйте наконечник лопатки, чтобы приподнять и отключить разъём верхних датчиков типа press.

Чтобы снова подключить press-разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном выравнивании контакты могут согнуться и вызвать необратимые повреждения.

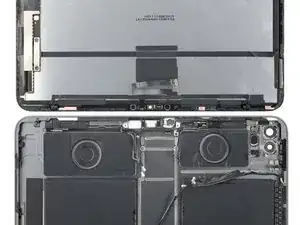

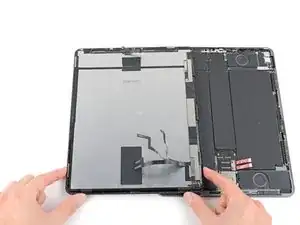

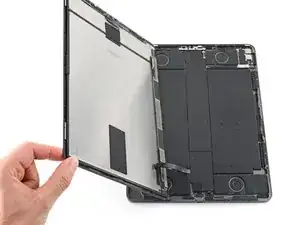

Схватите правый край экрана и откройте его, как книгу.

Не тяните за экран — шлейфы внизу всё ещё подключены.

Положите экран на левый край iPad.

С помощью крестовой отвертки удалите пять винтов, крепящих нижнюю крышку шлейфов:

Четыре винта 1.1 мм

Один винт 2.0 мм

Используйте пинцет или пальцы, чтобы захватить и снять нижнюю крышку шлейфов.

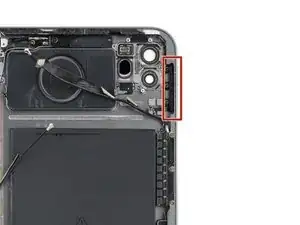

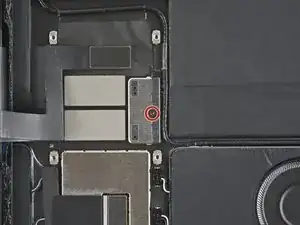

С помощью крестовой отвертки удалите винт 1.7 мм, фиксирующий разъём батареи на логической плате.

Необходимо поместить преграду между разъёмом батареи и логической платой, чтобы отключить батарею. Выполните этот шаг, чтобы изготовить заглушку для батареи из игральной карты.

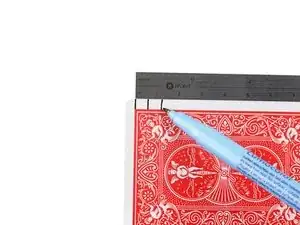

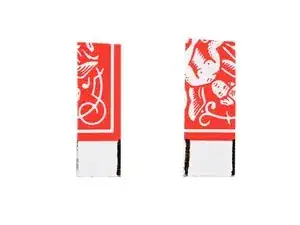

Вырежьте две полоски шириной 6 мм из игральной карты, чтобы заблокировать контакты батареи.

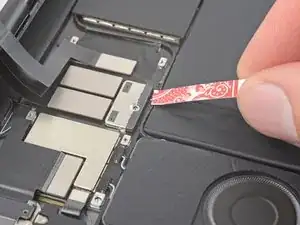

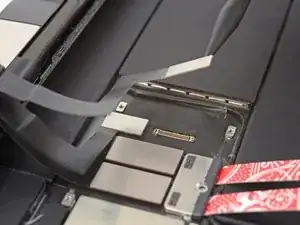

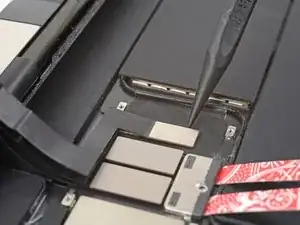

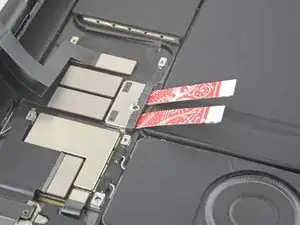

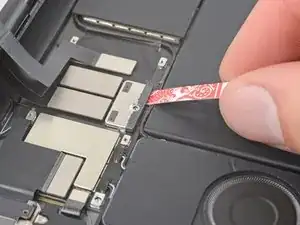

Вставьте полоски карты под каждую сторону разъёма батареи.

Если не удаётся поддвинуть полоски под разъём батареи, используйте медиатор для вскрытия, чтобы осторожно приподнять разъём и помочь вставить полоски карты.

Не поддёргивайте и не поднимайте разъём слишком сильно — он припаян к логической плате и может сломаться при нагрузке.

При сборке это хорошее время для нанесения нового клея, если он у вас есть. Следуйте этому руководству, чтобы очистить экран и нанести новые клеевые полосы.

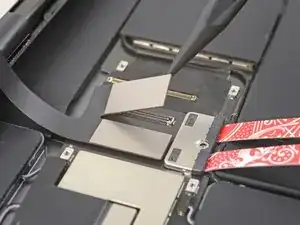

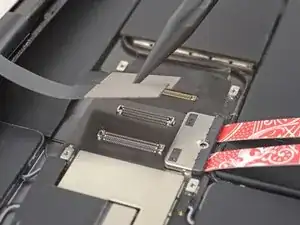

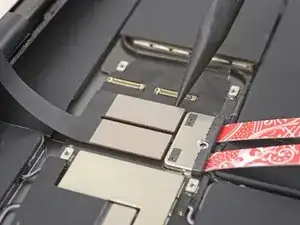

Используйте острый наконечник лопатки, чтобы поддеть и отключить два верхних пресс-разъёма дисплея от логической платы.

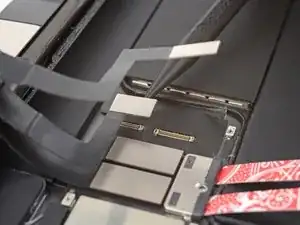

Используйте острый наконечник лопатки, чтобы поддеть и отключить два нижних пресс-разъёма дисплея от логической платы.

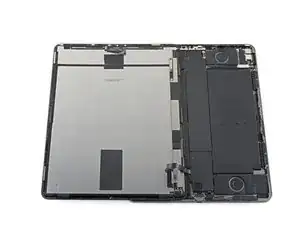

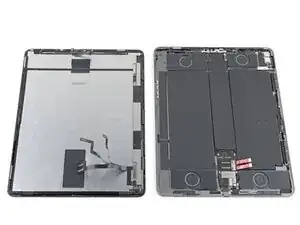

Возьмите и снимите экран с рамки.
