Замена крышки платы логики iPad Pro 12.9" (3‑е поколение)

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть iPad — экран и внутренний аккумулятор чувствительны к теплу.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага и выберите альтернативный метод.

Полные инструкции по использованию Anti‑Clamp смотрите в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите предмет под iPad так, чтобы он находился вровень между присосками.

Разместите присоски примерно в середине правого края — одну сверху, одну снизу.

Удерживая нижнюю часть Anti‑Clamp, сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более шершавой.

Оттяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут натягиваться.

Следите за тем, чтобы присоски оставались выровненными. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно прогревается, можно использовать фен, чтобы нагреть вдоль правого края iPad.

Полные инструкции по использованию фена смотрите в этом руководстве.

Когда Anti‑Clamp создаст достаточный зазор, вставьте под экран пластиковую лопаточку.

Если Anti‑Clamp не создает достаточного зазора, прогрейте область ещё и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Установите присоску на экран как можно ближе к центру правого края.

Резко и равномерно потяните за присоску, чтобы создать небольшой зазор между рамкой и экраном.

Большой экран очень хрупкий. Создавайте зазор только настолько большой, чтобы вставить пластиковую лопаточку.

Если вам трудно создать зазор, снова приложите нагретый iOpener к правому краю на две минуты.

Вставьте пластиковую лопаточку в зазор.

Не вставляйте лопаточку глубже чем на 5 мм, чтобы не повредить экран.

Вдоль правого края экрана расположены два магнита длиной 2 см. Не вставляйте лопаточку глубже чем 2 мм, чтобы не повредить экран в этих местах:

Первый магнит начинается примерно в 3 см от верхнего края iPad.

Второй магнит начинается примерно в 3 см от нижнего края iPad.

В остальных местах не вставляйте лопаточку глубже чем на 5 мм.

Проведите лопаточкой вдоль правого края экрана, чтобы отделить клей.

Наклоняйте лопаточку вниз и вставляйте на глубину до 2 мм вблизи вырезов под магниты и до 5 мм в остальных местах.

Оставьте лопаточку в правом нижнем углу перед продолжением работы.

Проведите лопаточкой вокруг правого нижнего угла экрана, чтобы отделить клей.

Оставьте лопаточку в правом нижнем углу, чтобы клей не схватился снова.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте вторую пластиковую лопаточку под правый нижний угол экрана.

Не вставляйте лопаточку глубже чем на 5 мм.

Проведите лопаточкой к левому нижнему углу, чтобы отделить нижний клей.

Поверните лопаточку вокруг левого нижнего угла экрана.

Оставьте лопаточку в левом нижнем углу, чтобы клей не схватился снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Вдоль левого края экрана имеются три выреза, где клей очень тонкий. Не вставляйте инструмент для вскрытия глубже, чем 2 мм, чтобы не повредить экран в этих вырезах:

Верхний вырез начинается в 4 см от верхней части рамки и имеет длину 3 см.

Средний вырез начинается в 12 см от верхней части рамки и имеет длину 3 см.

Нижний вырез находится в 4 см от нижней части рамки и имеет длину 3 см.

Во всех остальных местах не вставляйте инструмент для вскрытия глубже, чем 5 мм.

Вставьте третий инструмент для вскрытия под нижний левый угол экрана.

Проведите инструментом к верхнему левому углу, чтобы разрезать клей по левой стороне, при этом избегайте вырезов, показанных в предыдущем шаге.

Оставьте инструмент вставленным в верхнем левом углу перед продолжением.

Проведите инструментом по верхнему левому углу экрана.

Оставьте инструмент в верхнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Пока клей на верхнем крае размягчается, учтите следующее:

Возле углов расположены два датчика окружающего света. Не вставляйте инструмент глубже 1 мм в этих местах.

Фронтальная камера и дополнительные датчики находятся в центре верхнего края. Не вставляйте инструмент здесь — клея менее 1 мм, и вы можете повредить компоненты.

Во всех остальных местах не вставляйте инструмент глубже, чем 5 мм, чтобы не повредить экран.

Проведите инструментом на 9 см в направлении к верхнему правому краю, остановившись перед модулем камеры.

Если сдвинуться дальше, вы рискуете повредить датчики камеры.

Оставьте инструмент вставленным перед продолжением.

Вставьте новый инструмент с другой стороны модуля камеры, в 4 см от предыдущего инструмента.

Проведите инструментом к верхнему правому углу, чтобы разрезать оставшийся клей.

Не полностью снимайте экран — он подключён к рамке несколькими кабелями.

Возьмите два противоположных угла экрана и приподнимите, чтобы отделить его от рамки.

Если экран кажется застрявшим, проведите инструментами по периметру, чтобы отделить оставшийся клей. Обратите внимание на чувствительные участки, показанные в предыдущих шагах.

Сдвиньте экран к нижнему правому углу рамки, пока не станет открыта лента кабеля возле верхнего края.

На протяжении этого руководства следите за каждым винтом и устанавливайте его обратно именно на то место, откуда он был снят.

Используйте крестовую отвертку, чтобы вынуть два винта, удерживающие верхний экранный щиток:

Один винт длиной 2.0 мм

Один винт длиной 1.8 мм

Во время сборки это удобный момент включить iPad и проверить все функции перед окончательной сборкой. Обязательно выключите iPad перед продолжением работы.

С помощью пинцета или пальцами захватите и снимите верхний экранный щиток.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс-коннектор верхних датчиков.

Чтобы повторно присоединить пресс-коннекторы, аккуратно совместите и прижмите одну сторону до щелчка, затем выполните то же для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Возьмитесь за правый край экрана и откройте его как книгу.

Не тяните экран вверх — шлейфы дисплея всё ещё подключены.

Уложите экран на левый край iPad.

Осторожно, не перегружайте дисплейные кабели.

Используйте крестовую отвертку, чтобы вынуть пять винтов, удерживающих кронштейн шлейфа дисплея:

Четыре винта длиной 1.1 мм

Один винт длиной 2.0 мм

С помощью пинцета или пальцами снимите кронштейн шлейфа дисплея.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор шлейфа считывателя SIM-карты.

Кабель считывателя SIM-карты слабо приклеен к аккумулятору.

Используйте пинцет или пальцы, чтобы отслоить кабель считывателя SIM-карты от разъёма аккумулятора.

Отверткой Phillips открутите винт длиной 1,7 мм, фиксирующий разъём аккумулятора на плате.

Пинцетом захватите угол кабеля антенны Wi‑Fi, лежащего параллельно разъёму аккумулятора.

Поднимите кабель из его впадины и загните его поверх аккумулятора.

Следуйте следующим двум шагам, чтобы сделать блокиратор аккумулятора из игральной карты.

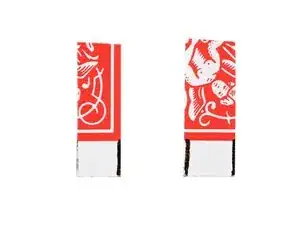

Вырежьте две полоски шириной 6 мм из игральной карты.

Полоски должны быть длиной не менее одного дюйма.

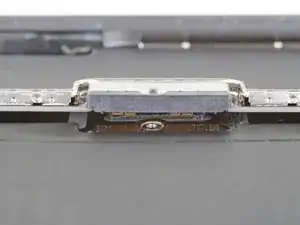

На этих фотографиях показано, как выглядит разъём аккумулятора под логической платой. Используйте их в качестве ориентира при безопасном отключении аккумулятора.

Обратите внимание, что на плате у разъёма аккумулятора есть консольные пружины, которые прижимаются к контактным площадкам аккумулятора. Поскольку и плата, и аккумулятор приклеены, потребуется вставить что-то тонкое и гибкое между контактами, чтобы отключить аккумулятор.

Вставьте полоски карты под каждую сторону разъёма аккумулятора.

Если не удаётся подвести полоски под разъём аккумулятора, используйте медиатор для вскрытия, чтобы приподнять разъём достаточно для вставки полосок карты.

Используйте лопатку, чтобы приподнять и отключить два верхних нажимных разъёма кабеля дисплея.

Используйте лопатку, чтобы приподнять и отключить два нижних нажимных разъёма кабеля дисплея.

Снимите экран.

Металлическая лента закрывает три винта, фиксирующие крышку логической платы.

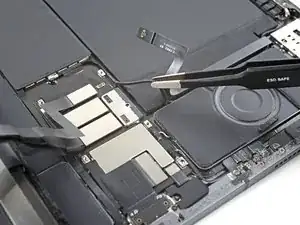

Используйте инструмент для вскрытия, чтобы соскоблить металлическую ленту с платы, достаточно открыв её, чтобы захватить пинцетом.

Пинцетом оторвите ленту в местах расположения винтов.

Отверткой Phillips открутите восемь винтов, фиксирующих крышку логической платы:

Пять винтов длиной 2,0 мм

Три винта длиной 1,1 мм

Отогните крышку логической платы и снимите её.
