Замена зарядного порта USB-C в iPad Pro 12.9" (3‑е поколение)

Перед началом ремонта полностью разрядите батарею iPad. Заряженная батарея может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите iPad.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к температуре.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, разработанный нами для упрощения процедуры открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите предмет под iPad так, чтобы он стоял ровно между присосками.

Разместите присоски примерно по середине правого края — одну сверху, другую снизу.

Удерживайте нижнюю часть Anti‑Clamp ровно и сильно прижмите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту для создания более цепкой поверхности.

Оттяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Следите, чтобы присоски оставались выровненными. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабить сцепление и образовался зазор.

Если экран недостаточно нагрелся, можно использовать фен, прогревая вдоль правого края iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте лезвие для поддевания под экран, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните ручку ещё на пол‑оборота по часовой стрелке.

Не поворачивайте больше чем на пол‑оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его прозрачной упаковочной лентой может позволить присоске прилепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно аккуратно приклеить присоску суперклеем к разбитому экрану.

Приложите присоску к экрану как можно ближе к центру правого края.

Поднимайте присоску уверенным, ровным усилием, чтобы создать небольшой зазор между рамкой и экраном.

Большой экран очень хрупкий. Создавайте только такой зазор, который достаточен для вставки лезвия для поддевания.

Если трудно создать зазор, снова приложите нагретый iOpener к правому краю на две минуты.

Вставьте лезвие для поддевания в зазор.

Не вставляйте лезвие глубже 5 мм, чтобы не повредить экран.

На правом крае экрана есть два магнита длиной 2 см. Не вставляйте лезвие для поддевания глубже 2 мм, чтобы не повредить экран в этих местах:

Первый магнит начинается примерно в 3 см от верхнего края iPad.

Второй магнит начинается примерно в 3 см от нижнего края iPad.

Во всех остальных местах не вставляйте лезвие глубже 5 мм.

Проведите лезвием вдоль правого края экрана, чтобы отделить клей.

Наклоните лезвие вниз и вставляйте до 2 мм в области вырезов под магнит и до 5 мм во всех остальных местах.

Оставьте лезвие в правом нижнем углу перед продолжением.

Проведите лезвием вокруг правого нижнего угла экрана, чтобы отделить клей.

Оставьте лезвие в правом нижнем углу, чтобы клей не закрывался снова.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте вторую пластиковую лопатку под нижний правый угол экрана.

Не вставляйте лопатку глубже, чем на 5 мм.

Проведите лопатку к нижнему левому углу, чтобы отделить нижний клей.

Поверните лопатку вокруг нижнего левого угла экрана.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

Прикладывайте нагретый iOpener к левому краю экрана на две минуты.

По левому краю экрана есть три выреза, где клей очень тонкий. Не вставляйте лопатку глубже, чем на 2 мм, чтобы не повредить экран в этих вырезах:

Верхний вырез начинается в 4 см от верхней части рамки и имеет длину 3 см.

Средний вырез начинается в 12 см от верхней части рамки и имеет длину 3 см.

Нижний вырез находится в 4 см от нижней части рамки и имеет длину 3 см.

Во всех остальных местах не вставляйте лопатку глубже, чем на 5 мм.

Вставьте третью пластиковую лопатку под нижний левый угол экрана.

Проведите лопатку к верхнему левому углу, чтобы разрезать левый слой клея, следя за тем, чтобы избежать вырезов, показанных в предыдущем шаге.

Оставьте лопатку вставленной в верхнем левом углу перед продолжением.

Проведите лопатку вокруг верхнего левого угла экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился снова.

Прикладывайте нагретый iOpener к верхнему краю экрана на две минуты.

Пока клей на верхнем крае размягчается, обратите внимание на следующее:

Возле углов находятся два датчика внешней освещенности. Не вставляйте лопатку глубже 1 мм здесь.

Фронтальная камера и дополнительные датчики находятся в центре верхнего края. Не вставляйте лопатку здесь — клей меньше 1 мм и вы можете повредить компоненты.

Во всех остальных местах не вставляйте лопатку глубже, чем на 5 мм, чтобы не повредить экран.

Проведите лопатку на 9 см к верхнему правому краю, останавливаясь прямо перед модулем камеры.

Если провести дальше, вы рискуете повредить сенсоры камеры.

Оставьте лопатку вставленной перед продолжением.

Вставьте новую лопатку с другой стороны модуля камеры, в 4 см от предыдущей лопатки.

Проведите лопатку к верхнему правому углу, чтобы разрезать оставшийся клей.

Не полностью снимайте экран — он прикреплён к рамке несколькими кабелями.

Схватите два противоположных угла экрана и приподнимите, чтобы отделить его от рамки.

Если экран кажется застрявшим, проведите лопатками по периметру, чтобы отделить оставшийся клей. Обращайте внимание на чувствительные области, показанные в предыдущих шагах.

Сдвиньте экран к нижнему правому углу рамки, пока шлейф у верхнего края не окажется открытым.

В ходе руководства отслеживайте каждый винт и при сборке устанавливайте его обратно точно на то же место.

Используйте крестообразную отвертку, чтобы вынуть два винта, фиксирующие верхнюю защитную пластину шлейфа:

Один винт длиной 2.0 мм

Один винт длиной 1.8 мм

При повторной сборке это хорошее место, чтобы включить iPad и проверить все функции перед окончательной герметизацией. Обязательно выключите iPad перед продолжением работы.

С помощью пинцета или пальцев захватите и снимите верхнюю защитную пластину шлейфа.

Используйте кончик лопатки, чтобы поддеть и отключить нажимной разъём верхних датчиков.

Чтобы снова подключить нажимные разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Возьмитесь за правый край экрана и откройте его, как книгу.

Не тяните экран вверх — кабели дисплея всё ещё подключены.

Опустите экран на левый край iPad.

Будьте осторожны, чтобы не напрячь шлейфы дисплея.

Используйте крестообразную отвертку, чтобы вынуть пять винтов, фиксирующих скобу шлейфа дисплея:

Четыре винта длиной 1.1 мм

Один винт длиной 2.0 мм

Используйте пинцет или пальцы, чтобы снять держатель кабеля дисплея.

Используйте лопатку, чтобы поддеть и отсоединить два верхних пресс-коннектора кабеля дисплея.

Используйте лопатку, чтобы поддеть и отсоединить два нижних пресс-коннектора кабеля дисплея.

Снимите экран.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор кабеля порта зарядки.

Кабель порта зарядки слабо приклеен к плате логики.

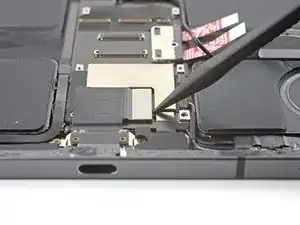

Вставьте медиатор между кабелем порта зарядки и платой логики.

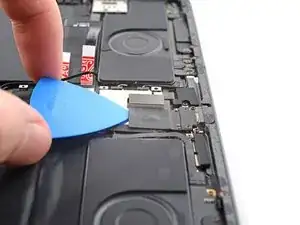

Проведите медиатором в направлении порта зарядки, чтобы разъединить клей.

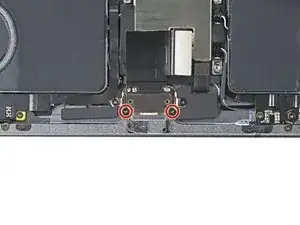

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 1.8 мм, крепящих порт зарядки.

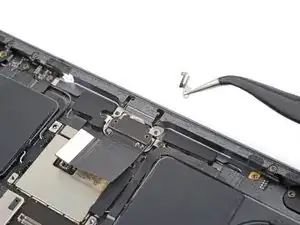

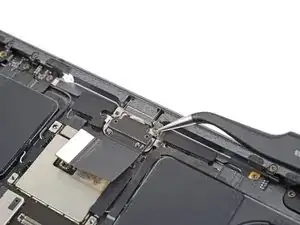

Используйте пинцет, чтобы снять два маленьких заземляющих зажима рядом с портом зарядки.

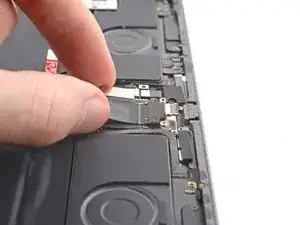

Пальцами вытащите порт зарядки из его посадочного места в корпусе.

Снимите порт зарядки.
