Замена модуля фронтальной камеры iPad Pro 12.9" (3‑е поколение)

Перед началом ремонта полностью разрядите батарею iPad. Заряженная батарея может загореться при повреждении во время ремонта.

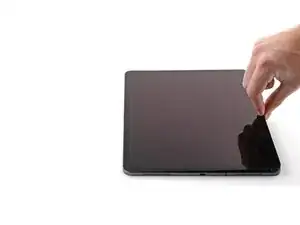

Отключите все кабели и полностью выключите iPad.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, термофен или горячую пластину, но будьте осторожны, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к нагреву.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

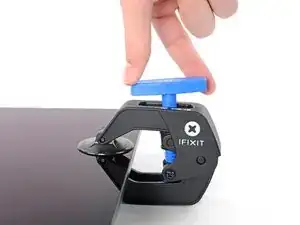

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы он располагался горизонтально между присосками.

Расположите присоски близко к середине правого края — одну сверху, другую снизу.

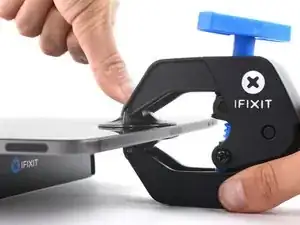

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более сцепляющей.

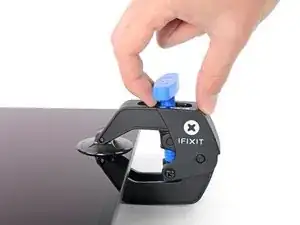

Оттяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

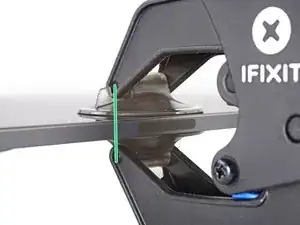

Убедитесь, что присоски остаются выровненными. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

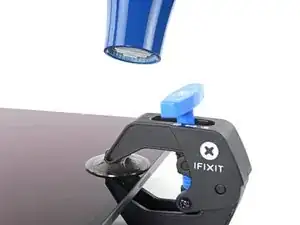

Если экран недостаточно прогревается, можно использовать фен, нагревая вдоль правого края iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

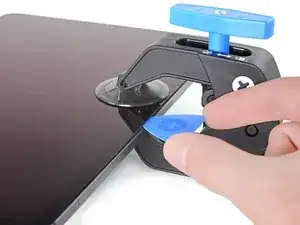

Вставьте инструмент‑лоток под экран, когда Anti‑Clamp создаст достаточную щель.

Если Anti‑Clamp не создает достаточной щели, проделайте дополнительный нагрев и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачного упаковочного скотча может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Приложите присоску к экрану как можно ближе к центру правого края.

Резким, устойчивым движением потяните присоску вверх, чтобы создать небольшую щель между корпусом и экраном.

Большой экран очень хрупкий. Создавайте щель только настолько, чтобы вставить инструмент‑лоток.

Если у вас возникают трудности с созданием щели, снова приложите нагретый iOpener к правому краю на две минуты.

Вставьте инструмент‑лоток в щель.

Не вставляйте лоток глубже 5 мм, чтобы не повредить экран.

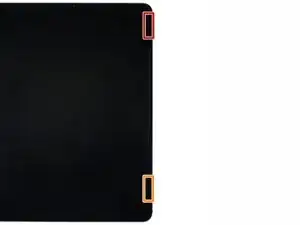

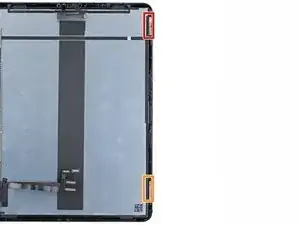

На правом краю экрана находятся два магнита длиной 2 см. Не вставляйте инструмент‑лоток глубже 2 мм, чтобы не повредить экран в этих местах:

Первый магнит начинается примерно в 3 см от верхнего края iPad.

Второй магнит начинается примерно в 3 см от нижнего края iPad.

Во всех остальных местах не вставляйте инструмент‑лоток глубже 5 мм.

Проведите инструмент‑лоток вдоль правого края экрана, чтобы разъединить клей.

Наклоняйте лоток вниз и вставляйте на глубину до 2 мм возле вырезов для магнитов и до 5 мм в остальных местах.

Оставьте лоток вставленным в правом нижнем углу перед продолжением.

Проведите инструмент‑лоток вокруг правого нижнего угла экрана, чтобы разъединить клей.

Оставьте лоток в правом нижнем углу, чтобы клей не сомкнулся снова.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте вторую медиаторную лопатку под нижний правый угол экрана.

Не вставляйте лопатку глубже, чем на 5 мм.

Проведите лопатку к нижнему левому углу, чтобы отделить нижний клей.

Поверните лопатку вокруг нижнего левого угла экрана.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился заново.

Приложите разогретый iOpener к левой кромке экрана на две минуты.

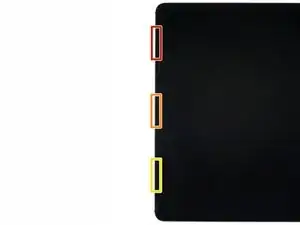

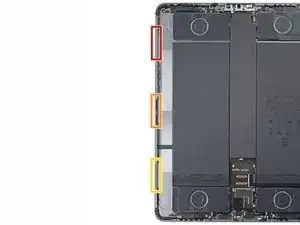

По левой кромке экрана есть три выреза, где клей очень тонкий. Не вставляйте лопатку более чем на 2 мм, чтобы не повредить экран в этих вырезах:

Верхний вырез начинается в 4 см от верхней части рамки и имеет длину 3 см.

Средний вырез начинается в 12 см от верхней части рамки и имеет длину 3 см.

Нижний вырез расположен в 4 см от нижней части рамки и имеет длину 3 см.

Во всех остальных местах не вставляйте лопатку более чем на 5 мм.

Вставьте третью медиаторную лопатку под нижний левый угол экрана.

Проведите лопатку к верхнему левому углу, чтобы разрезать левый клей, не попадая в вырезы, показанные на предыдущем шаге.

Оставьте лопатку вставленной в верхнем левом углу перед продолжением работы.

Проведите лопатку вокруг верхнего левого угла экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился заново.

Приложите разогретый iOpener к верхней кромке экрана на две минуты.

Пока клей на верхней кромке размягчается, учтите следующее:

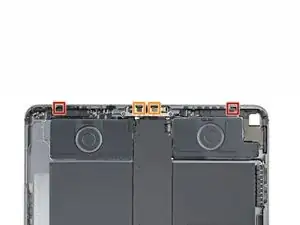

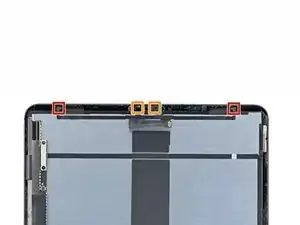

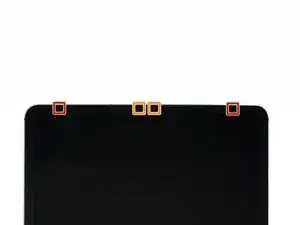

Возле углов находятся два датчика окружающего освещения. Не вставляйте лопатку более чем на 1 мм в этих местах.

Фронтальная камера и дополнительные датчики расположены по центру верхней кромки. Не вставляйте лопатку в этой области — там менее 1 мм клея и вы можете повредить компоненты.

Во всех остальных местах не вставляйте лопатку более чем на 5 мм, чтобы не повредить экран.

Проведите лопатку на 9 см в направлении к верхнему правому краю, остановившись прямо перед блоком камеры.

Если провести дальше, вы рискуете повредить датчики камеры.

Оставьте лопатку вставленной перед продолжением работы.

Вставьте новую лопатку с другой стороны блока камеры, в 4 см от предыдущей лопатки.

Проведите лопатку к верхнему правому углу, чтобы разрезать оставшийся клей.

Не полностью снимайте экран — он прикреплён к рамке несколькими кабелями.

Возьмите двумя противоположными углами экрана и приподнимите, чтобы отделить его от рамки.

Если экран кажется застрявшим, проведите лопатками по периметру, чтобы отделить оставшийся клей. Обратите внимание на чувствительные места, показанные на предыдущих шагах.

Сдвиньте экран в направлении нижнего правого угла рамки, пока шлейф у верхней кромки не обнажится.

В течение всего руководства отслеживайте каждый винт и устанавливайте его обратно ровно в то же место, откуда он был вынут.

Используйте крестовую отвёртку, чтобы снять два винта, фиксирующие верхний экранный щиток:

Один винт длиной 2.0 мм

Один винт длиной 1.8 мм

При сборке это хорошее место, чтобы включить iPad и проверить все функции перед окончательной герметизацией. Обязательно выключите iPad перед продолжением работы.

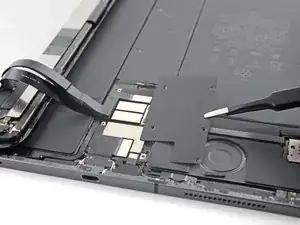

Пинцетом или пальцами захватите и снимите верхний экранный щиток.

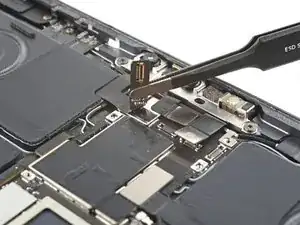

Используйте наконечник лопатки, чтобы отжать и отключить разъём верхних датчиков с защёлкой.

Чтобы снова присоединить разъёмы с защёлкой, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём установлен неправильно, контакты могут погнуться и получить необратимое повреждение.

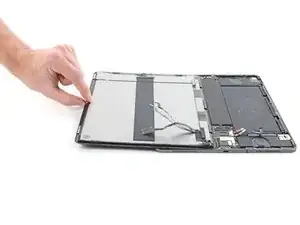

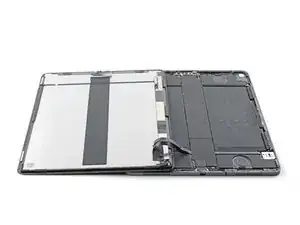

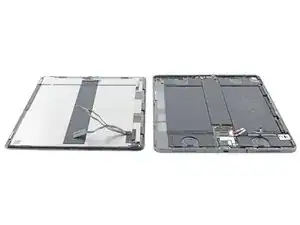

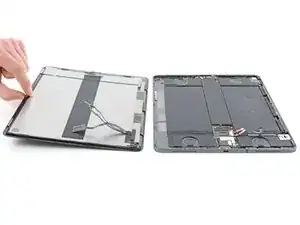

Возьмите правый край экрана и откройте его как книгу.

Не тяните экран вверх — шлейфы дисплея всё ещё подключены.

Положите экран поверх левой кромки iPad.

Будьте осторожны, чтобы не натянуть шлейфы дисплея.

Используйте крестообразную отвертку (Phillips), чтобы выкрутить пять винтов, фиксирующих держатель кабеля дисплея:

Четыре винта длиной 1,1 мм

Один винт длиной 2,0 мм

Используйте пинцет или пальцы, чтобы снять держатель кабеля дисплея.

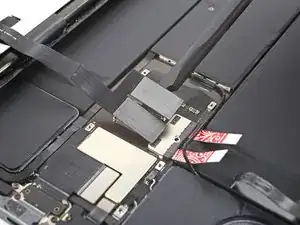

Используйте лопатку, чтобы поддеть и отключить два верхних защёлкивающихся разъёма кабеля дисплея.

Используйте лопатку, чтобы поддеть и отключить два нижних защёлкивающихся разъёма кабеля дисплея.

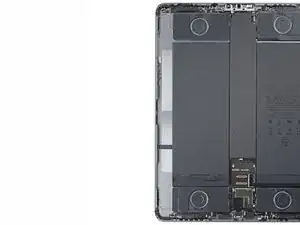

Снимите экран.

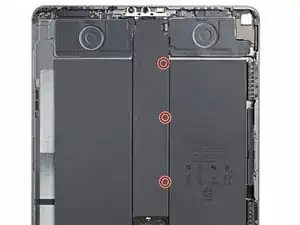

Металлическая лента скрывает три винта, фиксирующие крышку платы логики.

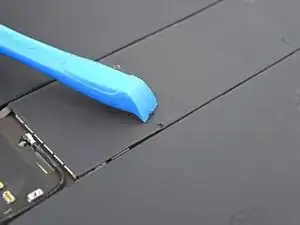

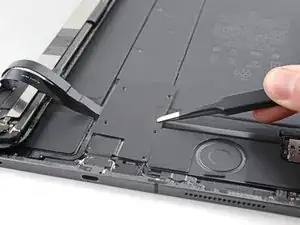

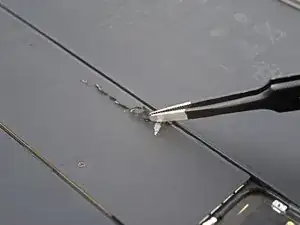

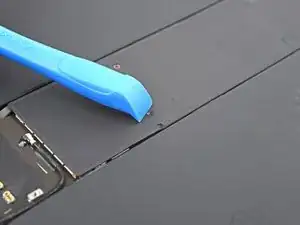

Используйте монтажный инструмент, чтобы соскоблить металлическую ленту с платы логики настолько, чтобы можно было схватить её пинцетом.

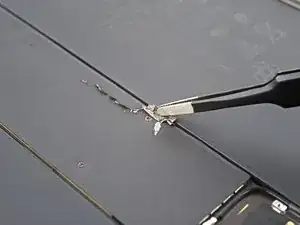

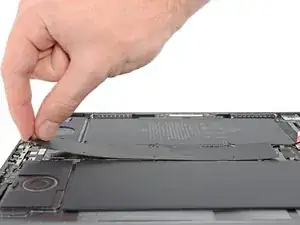

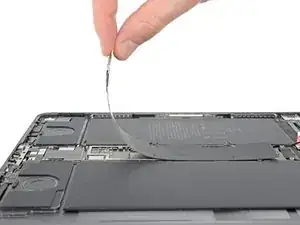

Используйте пинцет, чтобы отодрать ленту в местах расположения винтов.

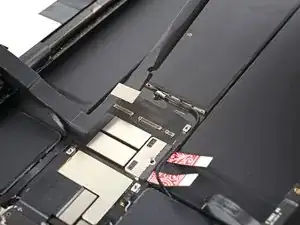

Используйте крестообразную отвертку (Phillips), чтобы выкрутить восемь винтов, фиксирующих крышку платы логики:

Пять винтов длиной 2,0 мм

Три винта длиной 1,1 мм

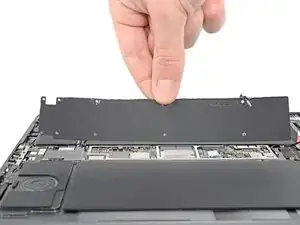

Отогните крышку платы логики и снимите её.

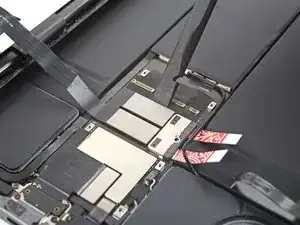

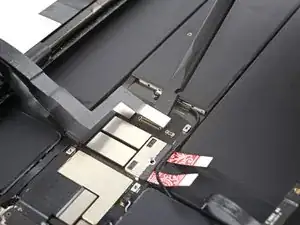

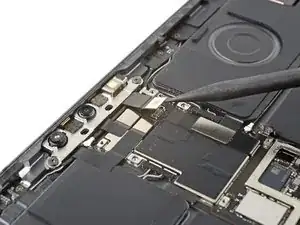

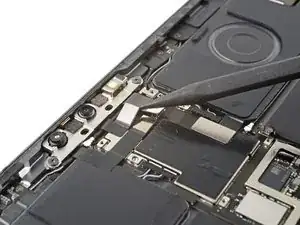

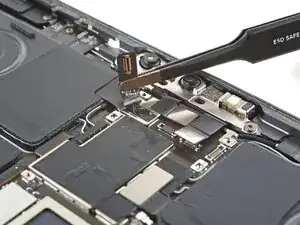

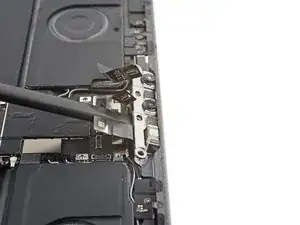

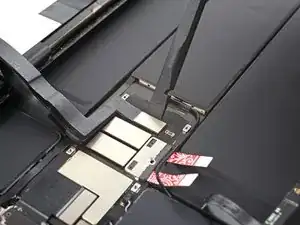

Используйте лопатку, чтобы поддеть и отключить три защёлкивающихся разъёма кабеля модуля фронтальной камеры.

Левый кабель фронтальной камеры слегка приклеен к плате логики.

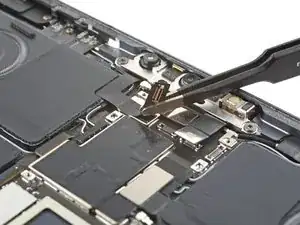

Используйте пинцет или пальцы, чтобы аккуратно отлепить левый кабель от платы логики.

Средний кабель фронтальной камеры слегка приклеен к плате логики.

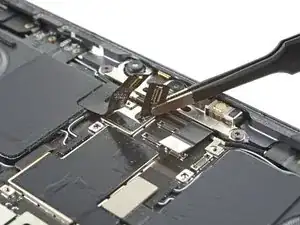

Используйте пинцет или пальцы, чтобы аккуратно отлепить средний кабель от платы логики.

Используйте отвертку T‑3, чтобы выкрутить два винта длиной 2,2 мм, фиксирующие модуль фронтальной камеры.

Фронтальная камера сильно приклеена к корпусу термостойким эпоксидным клеем. Работайте медленно, чтобы не повредить окружающие компоненты.

Вставьте плоский конец лопатки под фронтальную камеру между средним и правым кабелями.

Поверните лопатку, чтобы разъединить эпоксидный клей, удерживающий фронтальную камеру.

Для этого может потребоваться значительная сила.

Снимите фронтальную камеру.

При сборке снова используйте лопатку, чтобы соскоблить оставшийся эпоксидный клей перед повторной установкой фронтальной камеры.
