Блокировка батареи iPad Pro 12.9" 3-го поколения

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к повреждению от тепла.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Поместите предмет под iPad так, чтобы он стоял вровень между присосками.

Расположите присоски примерно по центру правого края — одну вверху, одну внизу.

Удерживайте нижнюю часть Anti-Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti-Clamp не держится, используйте ленту, чтобы сделать поверхность более сцепляющей.

Потяните синюю рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор для открытия.

Если экран недостаточно разогревается, можно использовать фен для нагрева вдоль правого края iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте медиатор для вскрытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, нагрейте область сильнее и поверните рукоятку по часовой стрелке на пол-оборота.

Не крутите больше чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Прикрепите присоску к экрану как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать небольшой зазор между рамкой и экраном.

Большой экран очень хрупкий. Создавайте зазор только достаточного размера, чтобы вставить медиатор для вскрытия.

Если вы испытываете трудности с созданием зазора, повторно приложите нагретый iOpener к правому краю на две минуты.

Вставьте медиатор для вскрытия в зазор.

Не вставляйте медиатор глубже чем на 5 мм, чтобы не повредить экран.

Вдоль правого края экрана находятся два магнита длиной 2 см. Не вставляйте медиатор глубже чем 2 мм, чтобы не повредить экран в этих местах:

Первый магнит начинается примерно в 3 см от верхнего края iPad.

Второй магнит начинается примерно в 3 см от нижнего края iPad.

Во всех остальных местах не вставляйте медиатор глубже чем на 5 мм.

Просуньте медиатор вдоль правого края экрана, чтобы разъединить клей.

Наклоняйте медиатор вниз и вставляйте до глубины до 2 мм вблизи вырезов под магниты и до 5 мм в остальных местах.

Оставьте медиатор вставленным в правом нижнем углу перед продолжением работы.

Проведите медиатором вокруг правого нижнего угла экрана, чтобы разъединить клей.

Оставьте медиатор в правом нижнем углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте второй медиатор в правый нижний угол под экран.

Не вставляйте медиатор глубже чем на 5 мм.

Проведите медиатором к левому нижнему углу, чтобы разъединить нижний клей.

Поверните медиатор вокруг левого нижнего угла экрана.

Оставьте медиатор в левом нижнем углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Вдоль левого края экрана есть три выреза, где клей очень тонкий. Не вставляйте открывающую медиатор глубже 2 мм, чтобы не повредить экран в этих вырезах:

Верхний вырез начинается в 4 см от верхней части рамки и имеет длину 3 см.

Средний вырез начинается в 12 см от верхней части рамки и имеет длину 3 см.

Нижний вырез находится в 4 см от нижней части рамки и имеет длину 3 см.

Во всех остальных местах не вставляйте открывающую медиатор глубже 5 мм.

Вставьте третью открывающую медиатор под нижний левый угол экрана.

Проведите медиатором к верхнему левому углу, чтобы перерезать клей вдоль левой стороны, при этом избегайте вырезов, показанных в предыдущем шаге.

Оставьте медиатор вставленным в верхнем левом углу перед продолжением.

Проведите открывающим медиатором вокруг верхнего левого угла экрана.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился заново.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Пока клей на верхнем крае размягчается, обратите внимание на следующее:

Возле углов находятся два датчика окружающего освещения. Не вставляйте медиатор глубже 1 мм в этих местах.

Фронтальная камера и дополнительные датчики расположены в центре верхнего края. Не вставляйте медиатор здесь — клей менее 1 мм и вы можете повредить компоненты.

Во всех остальных местах не вставляйте медиатор глубже 5 мм, чтобы не повредить экран.

Проведите открывающим медиатором на 9 см к верхнему правому краю, остановившись прямо перед блоком камеры.

Если провести дальше, вы рискуете повредить датчики камеры.

Оставьте медиатор вставленным перед продолжением.

Вставьте новый медиатор с другой стороны блока камеры, в 4 см от предыдущего медиатора.

Проведите медиатором к верхнему правому углу, чтобы перерезать оставшийся клей.

Не снимайте экран полностью — он прикреплён к рамке несколькими шлейфами.

Возьмите по два противоположных угла экрана и приподнимите, чтобы отслоить его от рамки.

Если экран кажется зафиксированным, проведите медиаторами по периметру, чтобы отделить оставшийся клей. Обращайте внимание на чувствительные участки, показанные в предыдущих шагах.

Сдвиньте экран к нижнему правому углу рамки, пока не обнажится шлейф у верхнего края.

В течение всей инструкции сохраняйте порядок винтов и устанавливайте каждый винт обратно туда, откуда он был вынут.

Используйте крестовую отвертку, чтобы выкрутить два винта, фиксирующие верхнюю защитную пластину шлейфа:

Один винт длиной 2.0 мм

Один винт длиной 1.8 мм

При сборке это хорошее место включить iPad и проверить все функции перед окончательной герметизацией. Обязательно снова выключите iPad перед продолжением работ.

Пинцетом или пальцами захватите и снимите верхнюю защитную пластину шлейфа.

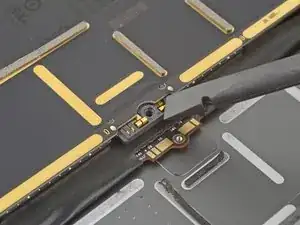

Используя наконечник лопатки, подденьте и отключите пресс-коннектор верхних датчиков.

Чтобы повторно присоединить пресс-коннекторы, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении коннектора контакты могут погнуться и вызвать необратимое повреждение.

Возьмитесь за правый край экрана и откройте его, как книгу.

Не тяните экран вверх — шлейфы дисплея всё ещё подключены.

Положите экран поверх левого края iPad.

Будьте внимательны, чтобы не натянуть шлейфы дисплея.

Используйте крестовую отвертку, чтобы выкрутить пять винтов, фиксирующих кронштейн шлейфа дисплея:

Четыре винта длиной 1.1 мм

Один винт длиной 2.0 мм

Пинцетом или пальцами снимите кронштейн шлейфа дисплея.

Используйте лопатку, чтобы поддеть и отключить пресс-коннектор шлейфа считывателя SIM-карты.

Кабель считывателя SIM-карты слабо приклеен к батарее.

Используйте пинцет или пальцы, чтобы оторвать кабель считывателя SIM-карты от разъёма батареи.

Отверткой с крестовым шлицем удалите винт длиной 1,7 мм, фиксирующий разъём батареи на плате.

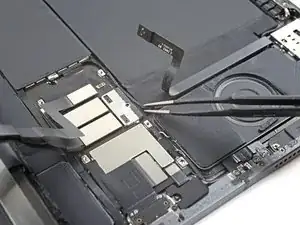

С помощью пинцета захватите край кабеля антены Wi‑Fi, лежащего параллельно разъёму батареи.

Выведите кабель из его посадочного места и загните его поверх батареи.

Выполните следующие два шага, чтобы сделать блокиратор батареи из игральной карты.

Вырежьте две полоски шириной 6 мм из игральной карты.

Полоски должны быть длиной не менее одного дюйма.

На этих фотографиях показан вид разъёма батареи под логической платой. Используйте их как ориентиp при безопасном отключении батареи.

Обратите внимание, что на плате под разъёмом батареи расположены консольные контакты, прижимающие контактные площадки батареи. Поскольку и плата, и батарея приклеены, потребуется вставить тонкий гибкий предмет между контактными точками, чтобы отключить батарею.

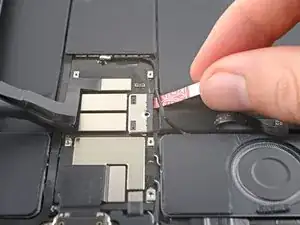

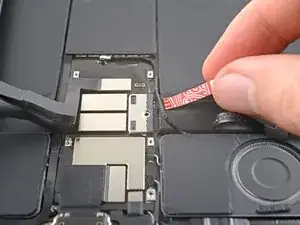

Вставьте полоски карты под каждую сторону разъёма батареи.

Если не удаётся просунуть полоски под разъём батареи, используйте медиатор для поддёма разъёма настолько, чтобы вставить полоски карты.

Используйте лопатку, чтобы поддеть и отключить два верхних пресс‑коннектора кабеля дисплея.

Используйте лопатку, чтобы поддеть и отключить два нижних пресс‑коннектора кабеля дисплея.

Снимите экран.
