Замена аккумулятора iPad Pro 12.9" 3-го поколения

Позвольте аккумулятору вашего iPad полностью разрядиться перед началом ремонта. Заряженный аккумулятор может загореться, если будет поврежден во время ремонта.

Отключите любые кабели и полностью выключите ваш iPad.

Примените подогретый iOpener к правому краю экрана в течение двух минут.

Можно также использовать фен, паяльную станцию или нагреватель, но будьте осторожны, чтобы не перегреть iPad — экран и внутренний аккумулятор подвержены термическому повреждению.

Следующие три шага демонстрируют Anti-Clamp, инструмент, который мы разработали для упрощения процедуры открытия. Если вы не используете Anti-Clamp, пропустите три шага для альтернативного метода.

Для получения полных инструкций о том, как использовать Anti-Clamp, посмотрите это руководство.

Нажмите на синюю рукоятку назад, чтобы разблокировать руки Anti-Clamp.

Поместите объект под ваш iPad так, чтобы он находился на одном уровне между присосками.

Разместите присоски ближе к середине правого края — одна сверху, а другая снизу.

Держите нижнюю часть Anti-Clamp устойчиво и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность вашего iPad слишком скользкая для удержания Anti-Clamp, используйте ленту для создания более цепкой поверхности.

Нажмите на синюю рукоятку вперед, чтобы заблокировать руки.

Поверните рукоятку на 360 градусов по часовой стрелке или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, слегка ослабьте присоски и выровняйте руки.

Подождите минуту, чтобы клей успел отойти и образовался зазор.

Если ваш экран не нагревается достаточно, вы можете использовать фен для нагрева правого края iPad.

Для полных инструкций по использованию фена посмотрите это руководство.

Вставьте лопатку под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните рукоятку на четверть оборота по часовой стрелке.

Не поворачивайте больше чем на четверть оборота за раз, и ждите минуту между поворотами. Позвольте Anti-Clamp и времени справиться с работой за вас.

Пропустите следующий шаг.

Если ваш экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень сильную ленту вместо присоски. Если ничего не поможет, вы можете супер-клеем приклеить присоску к разбитому экрану.

Примените присоску к экрану как можно ближе к центру правого края.

Потяните за присоску с сильным, равномерным усилием, чтобы создать небольшой зазор между рамкой и экраном.

Большой экран очень хрупкий. Создавайте зазор только достаточно большой, чтобы вставить лопатку.

Если у вас возникают сложности с созданием зазора, снова приложите подогретый iOpener к правому краю на две минуты.

Вставьте лопатку в зазор.

Не вставляйте лопатку более чем на 5 мм, чтобы избежать повреждения экрана.

Существует два 2 см длинных магнита вдоль правого края экрана. Не вставляйте свою лопатку более чем на 2 мм, чтобы избежать повреждения экрана в этих местах:

Первый магнит начинается примерно на расстоянии 3 см от верхней части iPad.

Второй магнит начинается примерно на расстоянии 3 см от нижней части iPad.

В любом другом месте не вставляйте вашу лопатку более чем на 5 мм.

Сдвиньте свою лопатку вдоль правого края экрана, чтобы отделить клей.

Угол лопатки должен быть направлен вниз, вставляйте её до 2 мм глубины вблизи магнитных вырезов и 5 мм в других местах.

Оставьте лопатку вставленной в нижнем правом углу перед продолжением.

Сдвиньте свою лопатку вокруг нижнего правого угла экрана, чтобы отделить клей.

Оставьте лопатку в нижнем правом углу, чтобы предотвратить повторную герметизацию клея.

Примените подогретый iOpener к нижнему краю экрана в течение двух минут.

Вставьте вторую открывающую лопатку под нижний правый угол экрана.

Не вставляйте вашу открывающую лопатку более чем на 5 мм.

Сдвиньте лопатку к нижнему левому углу, чтобы отделить нижний клей.

Поверните вашу открывающую лопатку вокруг нижнего левого угла экрана.

Оставьте лопатку в нижнем левом углу, чтобы предотвратить повторное запечатание клея.

Примените нагретый iOpener к левому краю экрана на две минуты.

Существует три выреза вдоль левого края экрана, где клей очень тонкий. Не вставляйте вашу открывающую лопатку более чем на 2 мм, чтобы избежать повреждения экрана в этих вырезах:

Верхний вырез начинается 4 см от верхней грани и имеет длину 3 см.

Средний вырез начинается 12 см от верхней грани и имеет длину 3 см.

Нижний вырез находится 4 см от нижней грани и имеет длину 3 см.

Везде, где это возможно, не вставляйте вашу открывающую лопатку более чем на 5 мм.

Вставьте третью открывающую лопатку под нижний левый угол экрана.

Сдвиньте лопатку к верхнему левому углу, чтобы порезать левый клей, убедитесь, что вы избегаете вырезов, показанных в предыдущем шаге.

Оставьте лопатку вставленной в верхнем левом углу перед продолжением.

Сдвиньте свою открывающую лопатку вокруг верхнего левого угла экрана.

Оставьте лопатку в верхнем левом углу, чтобы предотвратить повторное запечатание клея.

Примените нагретый iOpener к верхнему краю экрана на две минуты.

Пока клей на верхнем крае размягчается, обратите внимание на следующее:

Есть два датчика окружающего света рядом с углами. Не вставляйте вашу лопатку более чем на 1 мм здесь.

Фронтальная камера и дополнительные датчики находятся в центре верхнего края. Не вставляйте лопатку здесь — клея менее 1 мм, и вы можете повредить компоненты.

Во всех остальных местах не вставляйте вашу лопатку более чем на 5 мм, чтобы избежать повреждения экрана.

Сдвиньте вашу открывающую лопатку на 9 см к верхнему правому краю, останавливаясь чуть раньше сборки камеры.

Если вы сдвинете дальше, вы рискуете повредить датчики камеры.

Оставьте лопатку вставленной перед продолжением.

Вставьте новую открывающую лопатку с другой стороны сборки камеры, на 4 см от предыдущей лопатки.

Сдвиньте свою лопатку к верхнему правому углу, чтобы порезать оставшийся клей.

Не удаляйте экран полностью, так как он прикреплён к рамке несколькими кабелями.

Возьмите два противоположных угла экрана и поднимите, чтобы отделить его от рамки.

Если экран кажется застрявшим, проведите вашим открывающим инструментом вокруг периметра, чтобы отделить оставшийся клей. Обратите внимание на чувствительные области, показанные в предыдущих шагах.

Сдвиньте экран к нижнему правому углу рамки, пока не будет открыта ленточная сторона рядом с верхним краем.

На протяжении этого руководства следите за каждым винтом и устанавливайте его обратно точно в том месте, откуда он был снят.

Используйте отвертку Phillips, чтобы удалить два винта, крепящих защитный экран верхнего кабеля:

Один винт длиной 2.0 мм

Один винт длиной 1.8 мм

Во время сборки это хорошая возможность включить ваш iPad и протестировать все функции перед его запечатыванием. Убедитесь, что вы снова выключили ваш iPad, прежде чем продолжить работу.

Используйте пинцет или пальцы, чтобы захватить и удалить защитный экран верхнего кабеля.

Используйте кончик лопатки, чтобы приподнять и отключить разъем верхних датчиков.

Чтобы повторно присоединить разъемы, аккуратно выровняйте и нажмите одну сторону, пока она не щелкнет на месте, затем повторите с другой стороны. Не нажимайте на середину. Если разъем неправильно установлен, штифты могут погнуться и вызвать постоянные повреждения.

Возьмите правый край экрана и откройте его как книгу.

Не поднимайте экран — дисплейные кабели все еще прикреплены.

Уложите экран над левым краем iPad.

Будьте осторожны, чтобы не натянуть дисплейные кабели.

Используйте отвертку Phillips, чтобы удалить пять винтов, крепящих держатель кабеля дисплея:

Четыре винта длиной 1.1 мм

Один винт длиной 2.0 мм

Используйте пинцет или пальцы, чтобы снять скобу кабеля дисплея.

Используйте лопатку, чтобы поддеть и отключить разъем кабеля считывателя SIM-карты.

Кабель считывателя SIM-карты слегка прилип к аккумулятору.

Используйте пинцет или пальцы, чтобы оторвать кабель считывателя SIM-карты от разъема аккумулятора.

Используйте крестовую отвертку, чтобы снять винт длиной 1,7 мм, фиксирующий разъем аккумулятора к плате.

Используйте лопатку, чтобы поддеть и отключить два верхних разъема кабеля дисплея.

Используйте лопатку, чтобы поддеть и отключить два нижних разъема кабеля дисплея.

Уберите экран.

Металлическая лента скрывает три винта, фиксирующих крышку основной платы.

Используйте инструмент для открытия, чтобы очистить металлическую ленту от основной платы, чтобы зацепить ее пинцетом.

Используйте пинцет, чтобы отогнуть ленту в местах расположения винтов.

Используйте крестовую отвертку, чтобы снять восемь винтов, фиксирующих крышку основной платы:

Пять винтов длиной 2,0 мм

Три винта длиной 1,1 мм

Отогните крышку основной платы и снимите ее.

Используйте лопатку, чтобы поддеть и отключить три разъема кабеля сборки фронтальной камеры.

Кабель левой фронтальной камеры слегка прилип к основной плате.

Используйте пинцет или пальцы, чтобы оторвать левый кабель от основной платы.

Кабель средней фронтальной камеры слегка прилип к основной плате.

Используйте пинцет или пальцы, чтобы оторвать средний кабель от основной платы.

Используйте отвертку T-3, чтобы снять два винта длиной 2,2 мм, фиксирующих сборку фронтальной камеры.

Фронтальная камера прочно приклеена к корпусу термостойким эпоксидным клеем. Работайте осторожно, чтобы не повредить окружающие компоненты.

Вставьте плоский конец лопатки под фронтальную камеру, между центральным и правым кабелями.

Поверните лопатку, чтобы отделить эпоксидный клей, фиксирующий фронтальную камеру.

Это может потребовать значительных усилий.

Снимите фронтальную камеру.

Во время сборки используйте лопатку, чтобы удалить остатки эпоксидного клея перед переустановкой фронтальной камеры.

Используйте крестовую отвертку, чтобы снять винт длиной 2,0 мм, фиксирующий кронштейн нижнего динамика к основной плате.

Используйте пинцет или пальцы, чтобы снять кронштейн нижнего динамика.

Используйте конец лопатки, чтобы поддеть и отключить четыре разъема нижнего динамика.

Подденьте как можно ближе к головке разъема.

Используйте лопатку, чтобы поддеть и отключить разъем Smart Connector внизу основной платы.

Используйте конец лопатки, чтобы поддеть и отключить четыре разъема верхнего динамика.

Подденьте как можно ближе к головке разъема.

Используйте лопатку, чтобы приподнять и отключить разъем кабеля задней камеры.

Используйте лопатку, чтобы приподнять и отключить разъем верхнего микрофона.

Используйте конец лопатки, чтобы приподнять и отключить антенну 5G mmWave, приподнимая как можно ближе к её коаксиальному разъему.

Используйте лопатку, чтобы приподнять и отключить разъем верхней антенны.

Не сгибайте этот кабель больше, чем нужно, так как он может сломаться.

Используйте лопатку, чтобы приподнять и отключить разъем нижней антенны.

Не сгибайте этот кабель больше, чем нужно, так как он может сломаться.

Используйте конец лопатки, чтобы приподнять и отключить кабель антенны Wi-Fi, приподнимая как можно ближе к её коаксиальному разъему.

С постепенным движением снимите кабель Wi-Fi к правому краю iPad.

Продолжайте снимать кабель к нижнему краю iPad, чтобы отделить его от логической платы.

Используйте лопатку, чтобы приподнять и отключить разъемы кабелей левого микрофона и зарядного устройства Apple Pencil.

Нанесите высококонцентрированный изопропиловый спирт (более 90%) на правый край логической платы.

Приподнесите правый край iPad вверх, чтобы изопропиловый спирт мог попасть под логическую плату.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей.

На этом этапе вы можете удалить полоски блокировщика батареи.

Вставьте лопатку под верхний край логической платы, чтобы отделить нижний клей.

Если у вас возникают проблемы с вставкой лопатки, нанесите изопропиловый спирт напрямую на верхний край.

Оставьте лопатку вставленной, чтобы предотвратить повторное запечатывание клея.

Вставьте лопатку под верхний правый край логической платы.

Передвигайте лопатку к разъему батареи, чтобы отделить правый клей.

Оставьте лопатку вставленной рядом с разъемом батареи, чтобы предотвратить повторное запечатывание клея.

Вставьте новую лопатку под логической платой напротив разъема батареи.

Передвигайте лопатку вниз к нижней части iPad, чтобы отделить оставшийся клей.

На этом этапе логическая плата должна быть полностью отделена от рамки. Если логическая плата все еще кажется зажатой, передвигайте лопатку вдоль ее периметра, чтобы разрезать оставшийся клей.

Удалите логическую плату.

Во время сборки убедитесь, что все разъемы находятся над логической платой перед закреплением ее обратно в рамке.

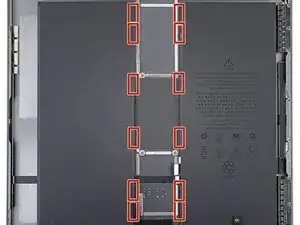

В следующих двух шагах будет показано, как удалить 12 полосок клея с растягивающим эффектом.

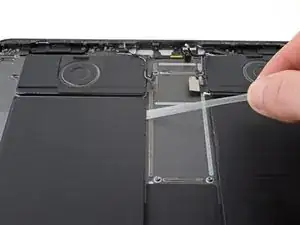

Используйте пинцет или пальцы, чтобы осторожно открыть и отделить язычок от батареи — так, чтобы вы могли схватить его пальцами.

Будьте осторожны, чтобы не проколоть или сгибать батарею своим инструментом — проколотая или согнутая батарея может вытекать опасные химикаты или вызвать пожар.

Медленно и уверенно тяните за полоску под небольшим углом. Дайте ей достаточно времени, чтобы растянуться и отлипнуть от батареи.

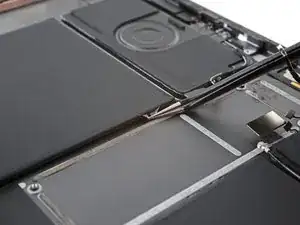

Если клеевая полоска сломается, попробуйте извлечь ее пальцами или тупыми пинцетами и продолжайте тянуть — но не поддевать под батарею.

Если вы удалили все растягивающиеся клеевые полоски, переходите к этому шагу. В противном случае следуйте следующим двум шагам для каждой батареи с оставшимся клеем.

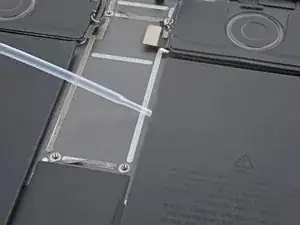

Нанесите высокопрочный (более 90%) изопропиловый спирт вдоль края батареи.

Наклоните iPad, чтобы изопропиловый спирт мог попасть под батарею.

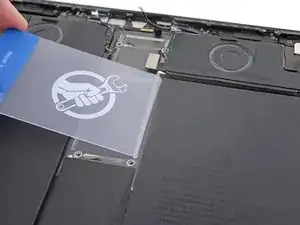

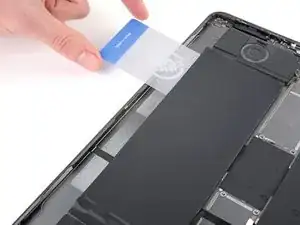

Вставьте пластиковую карточку в зазор между батареей и рамой.

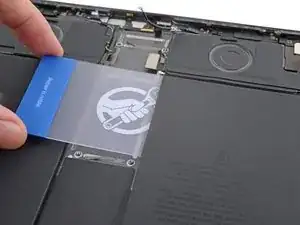

Используйте пластиковую карточку, чтобы разрезать клейкое вещество под батареей.

Повторите для каждой ячейки батареи с оставшимся клейким веществом.

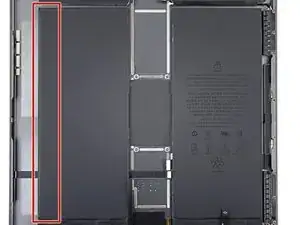

Следующие два шага демонстрируют, как удалить клей вдоль внешнего края левой ячейки батареи.

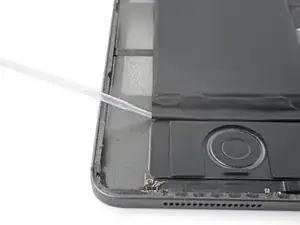

Нанесите высокопрочный (более 90%) изопропиловый спирт вдоль края левой ячейки батареи.

Наклоните iPad, чтобы изопропиловый спирт мог попасть под батарею.

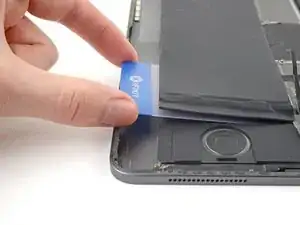

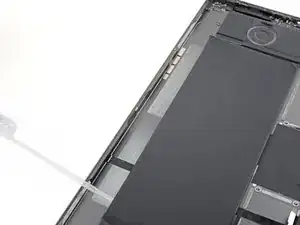

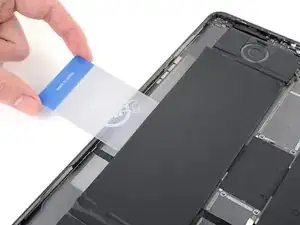

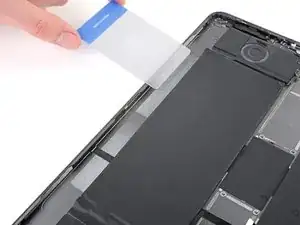

Вставьте пластиковую карточку под левую ячейку батареи.

Проведите карточкой вдоль внешнего края батареи, чтобы отделить клейкое вещество.

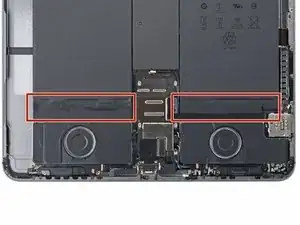

Нанесите высокопрочный (более 90%) изопропиловый спирт вдоль нижнего края левой платой батареи.

Наклоните iPad, чтобы изопропиловый спирт мог попасть под батарею.

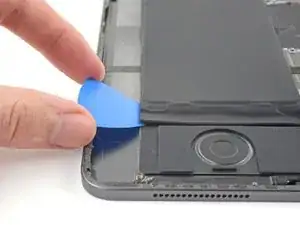

Вставьте открывающую лопатку под левую плату батареи, чтобы создать начальный зазор.

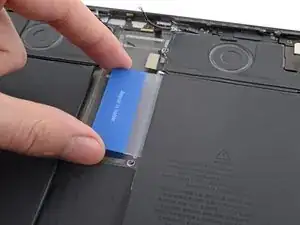

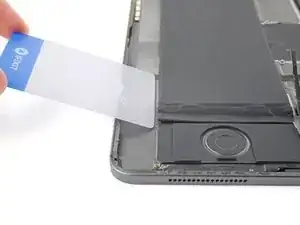

Проведите пластиковую карточку под левой платой батареи, чтобы отделить её клейкое вещество.

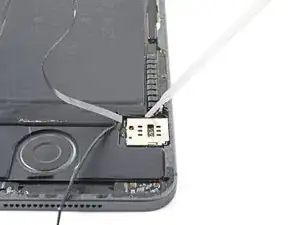

Если ваш кабель считывателя SIM-карты не прикреплён к плате батареи, пропустите этот шаг.

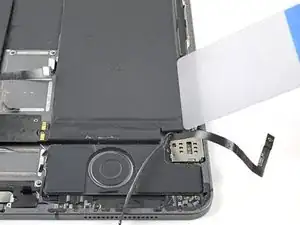

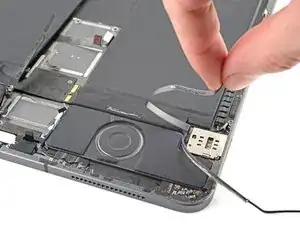

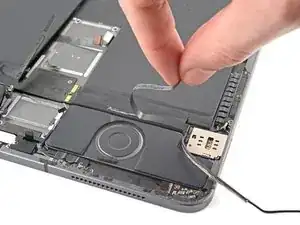

Отделите кабель считывателя SIM-карты к правому краю iPad, чтобы отделить его от платы батареи.

Нанесите высокопрочный (более 90%) изопропиловый спирт вдоль нижнего края правой платы батареи.

Наклоните iPad, чтобы изопропиловый спирт мог попасть под батарею.

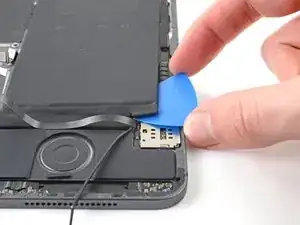

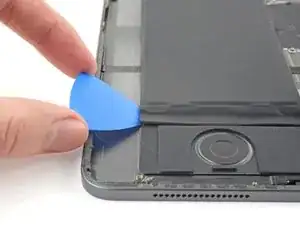

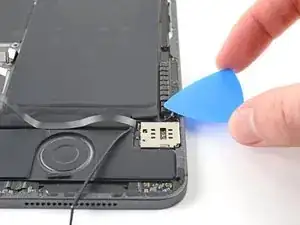

Вставьте открывающую лопатку под правую плату батареи, чтобы создать начальный зазор.

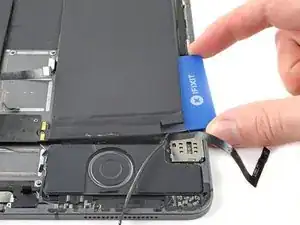

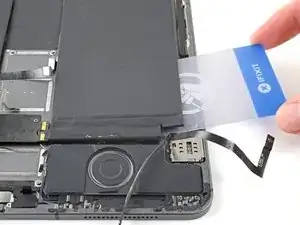

Проведите пластиковую карточку под правой платой батареи, чтобы отделить её клейкое вещество.

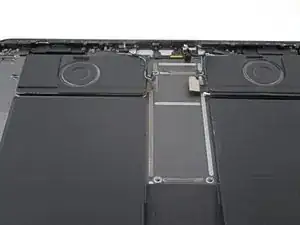

На этом этапе батарея должна быть отделена от рамки. Если по краям всё ещё ощущается сопротивление, проведите открывающей лопаткой по периметру батареи.

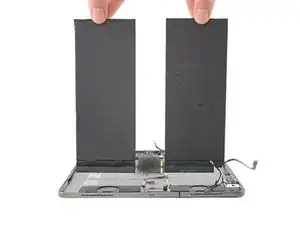

Удалите батарею.

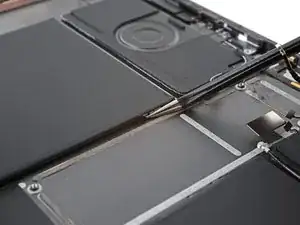

Во время сборки удалите старый клей с помощью пинцета и изопропилового спирта.

Если остались капли изопропилового спирта, используйте безворсовую тряпку, чтобы вытереть их, или дайте iPad высохнуть на воздухе перед установкой новой батареи.

Нанесите страйч-адгезивные полоски, двусторонний скотч или предварительно нарезанный клей для закрепления новой батареи.

Не используйте батарею повторно после её удаления, так как это представляет собой потенциальную угрозу безопасности.
