Замена разъёма зарядки USB-C iPad Pro 12.9" 5-го поколения

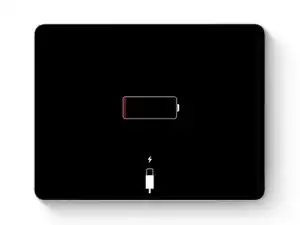

Перед началом ремонта разрядите аккумулятор iPad ниже 25%. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите все кабели и полностью выключите iPad.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть iPad — экран и внутренний аккумулятор чувствительны к нагреву.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Для полного описания использования Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Поставьте предмет под iPad так, чтобы он лежал ровно между присосками.

Разместите присоски ближе к середине правого края — одну сверху, одну снизу.

Удерживайте нижнюю часть Anti-Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti-Clamp не держится, используйте ленту для создания более сцепляющей поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей ослабил сцепление и образовалась щель для открытия.

Если экран недостаточно прогревается, можно использовать фен, нагревая вдоль правого края iPad.

Для полного описания использования фена ознакомьтесь с этим руководством.

Вставьте лопатку для открытия под экран, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла в этой зоне и поверните рукоятку по часовой стрелке на полоборота.

Не проворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому дисплею супер‑клеем.

Приложите присоску к экрану как можно ближе к центру правого края.

Сильно и равномерно потяните за присоску вверх, чтобы создать небольшую щель между рамкой и экраном.

Большой экран очень хрупок. Создавайте только такую щель, чтобы вставить лопатку для открытия.

Если сложно образовать щель, снова приложите нагретый iOpener к правому краю на две минуты.

Вставьте лопатку для открытия в щель.

Не вставляйте лопатку глубже 5 мм, чтобы не повредить экран.

По правому краю экрана расположены два магнита длиной 2.3 см. Не вставляйте лопатку глубже 2 мм в этих местах, чтобы не повредить экран:

Первый магнит начинается в 1.9 см от верхнего края iPad.

Второй магнит начинается в 2.9 см от нижнего края iPad.

Во всех остальных местах не вставляйте лопатку глубже 5 мм.

Проведите лопатку вдоль правого края экрана, чтобы разъединить клей.

Наклоняйте лопатку вниз и вставляйте на глубину до 2 мм вблизи вырезов под магниты и до 5 мм в остальных местах.

Оставьте лопатку вставленной в правом нижнем углу перед продолжением.

Проведите лопатку вокруг правого нижнего угла экрана, чтобы разъединить клей.

Оставьте лопатку в правом нижнем углу, чтобы клей не сомкнулся снова.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте вторую медиатор-лопатку под нижний правый угол экрана.

Не вставляйте лопатку глубже, чем на 5 мм.

Проведите лопатку к нижнему левому углу, чтобы отделить нижний клей.

Поверните лопатку вокруг нижнего левого угла экрана.

Оставьте лопатку в нижнем левом углу, чтобы клей не схватился снова.

Приложите нагретый iOpener к левой кромке экрана на две минуты.

Вдоль левой кромки экрана есть четыре выреза для гибких шлейфов, где клей очень тонкий. Не вставляйте лопатку глубже, чем на 2 мм в этих местах, чтобы не повредить дисплей:

Внешние вырезы длиной 2,1 см начинаются в 6,1 см от верхней и нижней кромки рамки.

Внутренние вырезы длиной 2,8 см начинаются в 10,1 см от верхней и нижней кромки рамки.

В остальных местах не вставляйте лопатку глубже, чем на 5 мм.

Вставьте третью медиатор-лопатку под нижний левый угол экрана.

Проведите лопатку к верхнему левому углу, чтобы разрезать левый клей, стараясь избегать вырезов, показанных в предыдущем шаге.

Оставьте лопатку в верхнем левом углу перед продолжением.

Проведите лопатку вокруг верхнего левого угла экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не схватился снова.

Приложите нагретый iOpener к верхней кромке экрана на две минуты.

Пока клей на верхней кромке размягчается, обратите внимание на следующее:

Есть вырезы шириной 0,7 см для датчиков освещённости, начинающиеся в 4,1 см от каждой боковой кромки. Не вставляйте лопатку здесь глубже 1 мм.

Фронтальная камера и дополнительные датчики расположены в центре верхней кромки. Не вставляйте лопатку в этой области — там менее 1 мм клея, и вы можете повредить компоненты.

Во всех остальных местах не вставляйте лопатку глубже, чем на 5 мм, чтобы не повредить экран.

Проведите лопатку к верхнему правому краю, останавливаясь перед блоком камеры.

Если провести дальше, вы рискуете повредить датчики камеры.

Оставьте лопатку вставленной перед продолжением.

Вставьте новую лопатку с другой стороны блока камеры, примерно в 4 см от предыдущей лопатки.

Проведите лопатку к верхнему правому углу, чтобы разрезать оставшийся клей.

Не полностью снимайте экран — он прикреплён несколькими кабелями.

Возьмите два противоположных угла экрана и поднимите их, чтобы отделить экран от рамки.

Если экран кажется застрявшим, проведите лопатками по периметру, чтобы отделить оставшийся клей. Обратите внимание на чувствительные участки, показанные в предыдущих шагах.

Сдвиньте экран к нижнему правому углу рамки, пока не обнажится шлейф у верхней кромки.

На протяжении всего руководства отслеживайте каждый винт и устанавливайте его обратно точно туда, где он был.

Используйте крестовую отвёртку, чтобы удалить два винта, фиксирующие верхний щит шлейфа:

Один винт длиной 1,8 мм

Один винт длиной 1,4 мм

При сборке это хорошее место для включения iPad и проверки всех функций перед окончательной герметизацией. Обязательно выключите iPad перед продолжением работы.

С помощью пинцета или пальцев захватите и снимите верхний щит шлейфа.

Используйте кончик лопатки, чтобы поддеть и отсоединить разъём верхних датчиков типа «press connector».

Для повторного подсоединения разъёмов типа «press connector» аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимые повреждения.

Возьмите правую кромку экрана и откройте его, как книгу.

Не тяните экран вверх — шлейфы экрана всё ещё подключены.

Опустите экран поверх левого края iPad.

Будьте осторожны, чтобы не натянуть шлейфы экрана.

Крышка платы логики слабо приклеена к плате логики.

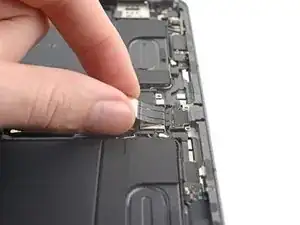

Отклейте крышку от платы логики, чтобы снять её.

Используйте крестовую отвёртку, чтобы выкрутить семь винтов, удерживающих верхний и нижний кронштейны дисплея:

Четыре винта длиной 1,1 мм

Два винта длиной 2,0 мм

Один винт длиной 1,0 мм

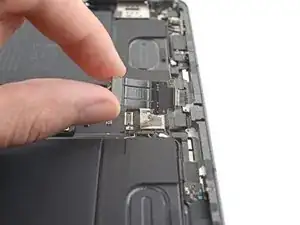

Используйте пинцет или пальцы, чтобы снять верхний и нижний кронштейны дисплея.

Используйте лопатку, чтобы поддеть и отсоединить два нажимных разъёма кабеля нижнего дисплея.

Используйте лопатку, чтобы поддеть и отсоединить два нажимных разъёма кабеля верхнего дисплея.

Снимите экран.

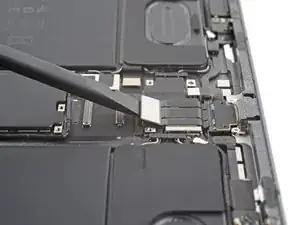

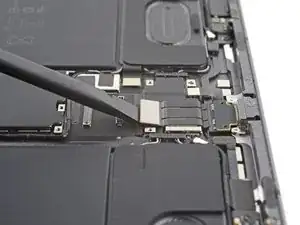

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём кабеля порта зарядки.

Кабель порта зарядки слабо приклеен к плате логики.

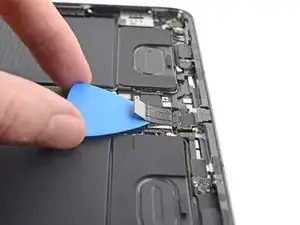

Вставьте медиатор для вскрытия между кабелем порта зарядки и платой логики.

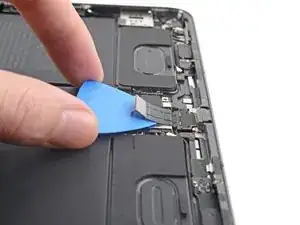

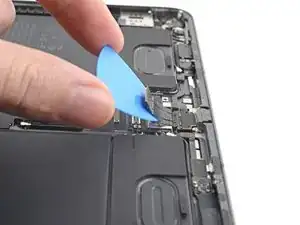

Сдвиньте медиатор в сторону порта зарядки, чтобы отделить клей.

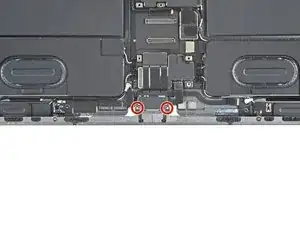

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 1,8 мм, удерживающих порт зарядки.

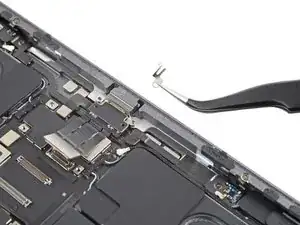

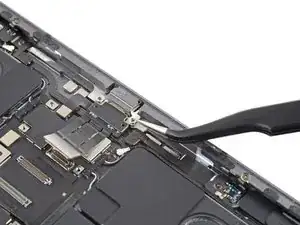

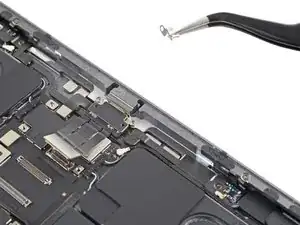

Используйте пинцет, чтобы снять два маленьких заземляющих зажима рядом с портом зарядки.

Пальцами вытащите порт зарядки из его посадочного места в раме.

Снимите порт зарядки.
