Замена экрана iPad Pro 12.9" 5-го поколения

Перед началом ремонта разрядите батарею iPad ниже 25%. Заряженная батарея может загореться при повреждении во время ремонта.

Если батарея вздута, примите соответствующие меры предосторожности.

Отключите все кабели и полностью выключите iPad.

Нанесите нагретый iOpener на правый край экрана в течение двух минут.

Также можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к теплу.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы он располагался ровно между присосками.

Расположите присоски ближе к середине правого края — одну сверху и одну снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно придавите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Оттолкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей расслабился и образовал зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, чтобы нагреть вдоль правого края iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте медиатор для вскрытия под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте область ещё и поверните ручку по часовой стрелке на полоборота.

Не проворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать работу за вас.

Пропустите следующий шаг.

Если экран сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому дисплею.

Прикрепите присоску к экрану как можно ближе к центру правого края.

Резко и уверенно потяните присоску вверх, чтобы создать небольшой зазор между рамкой и экраном.

Большой экран очень хрупок. Создавайте только зазор, достаточный для вставки медиатора.

Если трудно создать зазор, снова приложите нагретый iOpener к правому краю на две минуты.

Вставьте медиатор в зазор.

Не вставляйте медиатор глубже 5 мм, чтобы не повредить экран.

Вдоль правого края экрана находятся два магнита длиной 2.3 см. Не вставляйте медиатор более чем на 2 мм в этих местах, чтобы не повредить экран:

Первый магнит начинается в 1.9 см от верхнего края iPad.

Второй магнит начинается в 2.9 см от нижнего края iPad.

В остальных местах не вставляйте медиатор глубже 5 мм.

Проведите медиатор вдоль правого края экрана, чтобы отделить клей.

Наклоняйте медиатор вниз и вставляйте до 2 мм возле вырезов под магниты и до 5 мм в остальных местах.

Оставьте медиатор вставленным в нижнем правом углу перед продолжением работы.

Протяните медиатор вокруг нижнего правого угла экрана, чтобы отделить клей.

Оставьте медиатор в нижнем правом углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте вторую лопатку под нижний правый угол экрана.

Не вставляйте лопатку глубже, чем 5 мм.

Проведите лопатку к нижнему левому углу, чтобы отделить нижний клей.

Поверните лопатку вокруг нижнего левого угла экрана.

Оставьте лопатку в нижнем левом углу, чтобы клей не снова схватился.

Приложите нагретый iOpener к левой кромке экрана на две минуты.

На левой кромке экрана есть четыре выреза для гибких кабелей, где клей очень тонкий. В этих местах не вставляйте лопатку глубже, чем 2 мм, чтобы не повредить дисплей:

Внешние вырезы длиной 2,1 см начинаются на расстоянии 6,1 см от верхней и нижней рамки.

Внутренние вырезы длиной 2,8 см начинаются на расстоянии 10,1 см от верхней и нижней рамки.

Во всех остальных местах не вставляйте лопатку глубже, чем 5 мм.

Вставьте третью лопатку под нижний левый угол экрана.

Проведите лопатку к верхнему левому углу, чтобы разрезать левый клей, следя за тем, чтобы избегать вырезов, показанных в предыдущем шаге.

Оставьте лопатку вставленной в верхний левый угол перед продолжением.

Проведите лопатку вокруг верхнего левого угла экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не снова схватился.

Приложите нагретый iOpener к верхней кромке экрана на две минуты.

Пока клей на верхней кромке размягчается, обратите внимание на следующее:

Есть вырезы для датчиков освещённости шириной 0,7 см, начинающиеся на расстоянии 4,1 см от каждой боковой кромки. Не вставляйте лопатку глубже 1 мм в этих местах.

Фронтальная камера и дополнительные датчики расположены в центре верхней кромки. Не вставляйте лопатку сюда — там менее 1 мм клея, и вы можете повредить компоненты.

Во всех остальных местах не вставляйте лопатку глубже, чем 5 мм, чтобы не повредить экран.

Проведите лопатку в сторону верхнего правого края, остановившись непосредственно перед блоком камеры.

Если провести дальше, вы рискуете повредить датчики камеры.

Оставьте лопатку вставленной перед продолжением.

Вставьте новую лопатку с другой стороны блока камеры, примерно в 4 см от предыдущей лопатки.

Проведите лопатку к верхнему правому углу, чтобы разрезать оставшийся клей.

Не снимайте экран полностью — он прикреплён несколькими кабелями.

Возьмитесь за два противоположных угла экрана и приподнимите, чтобы отделить его от рамки.

Если экран кажется застрявшим, проведите лопатками по периметру, чтобы отделить оставшийся клей. Обратите внимание на чувствительные зоны, показанные в предыдущих шагах.

Сдвиньте экран в сторону нижнего правого угла рамки, пока не откроется ленточный кабель вблизи верхней кромки.

В ходе этого руководства следите за каждым винтом и возвращайте его на то же место при сборке.

Используйте крестовую отвертку, чтобы удалить два винта, фиксирующие верхний экранный щит:

Один винт длиной 1,8 мм

Один винт длиной 1,4 мм

При сборке это хорошая точка для включения iPad и проверки всех функций перед окончательной герметизацией. Обязательно выключите iPad перед продолжением работы.

С помощью пинцета или пальцами захватите и снимите верхний экранный щит.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс-коннектор верхних датчиков.

Чтобы повторно подключить пресс-коннекторы, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если коннектор смещён, контакты могут согнуться и получить необратимое повреждение.

Возьмитесь за правую кромку экрана и откройте его, как книгу.

Не тяните вверх экран — кабели экрана всё ещё подключены.

Отложите экран и положите его на левую кромку iPad.

Будьте осторожны, чтобы не натянуть кабели экрана.

Крышка платы логики слабо приклеена к плате логики.

Отклейте крышку от платы логики, чтобы снять её.

Используйте крестообразную отвертку, чтобы выкрутить семь винтов, фиксирующих верхние и нижние кронштейны дисплея:

Четыре винта длиной 1,1 мм

Два винта длиной 2,0 мм

Один винт длиной 1,0 мм

Используйте пинцет или пальцы, чтобы снять верхние и нижние кронштейны дисплея.

Используйте лопатку, чтобы поддеть и отключить два нажимных разъёма нижнего кабеля дисплея.

Используйте лопатку, чтобы поддеть и отключить два нажимных разъёма верхнего кабеля дисплея.

Снимите экран.

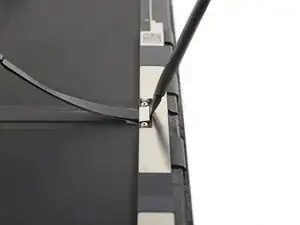

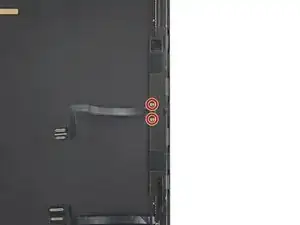

Используйте крестообразную отвертку, чтобы выкрутить два винта длиной 1,2 мм, фиксирующие кронштейн кабеля дисплея.

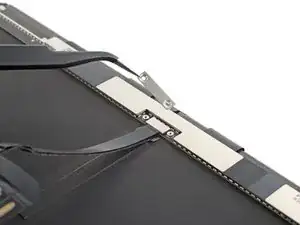

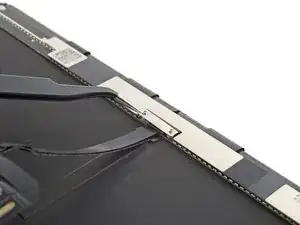

Снимите кронштейн кабеля дисплея.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём кабеля дисплея на экране.

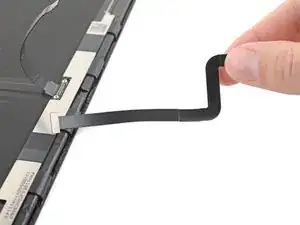

Используйте пинцет или пальцы, чтобы отсоединить кабель дисплея от противоположного кабеля.

Снимите кабель дисплея.

Отложите кабель в сторону. Он понадобится при сборке.

Ваша верхняя сенсорная сборка состоит из четырёх сенсоров:

Два датчика окружающего освещения

Один датчик приближения

Один микрофон

Перед снятием всей сборки необходимо отделить каждый сенсор от экрана.

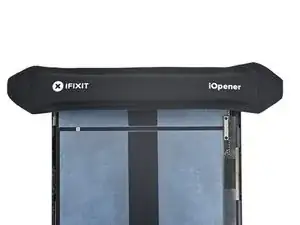

Разогрейте iOpener и приложите его к верхней части экрана на две минуты.

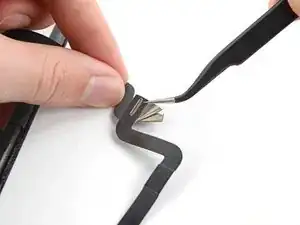

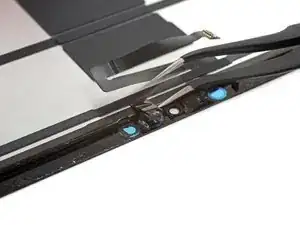

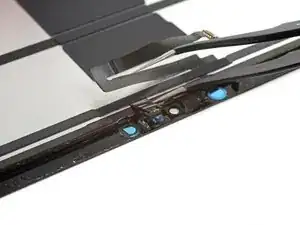

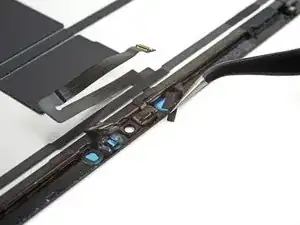

Вставьте одно плечо вашего изогнутого пинцета между датчиком окружающего освещения и экраном.

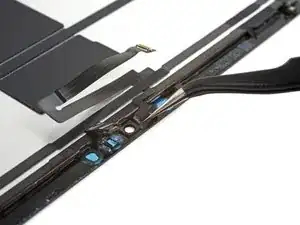

Подденьте, чтобы отделить датчик от экрана.

Для этого может потребоваться значительное усилие.

Повторите эту процедуру для второго датчика окружающего освещения.

Будьте очень осторожны на этом этапе, так как кабель датчика может порваться. Работайте медленно и при необходимости применяйте дополнительный нагрев.

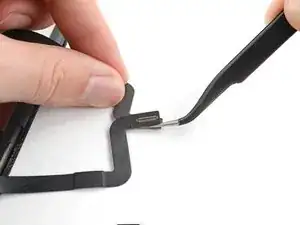

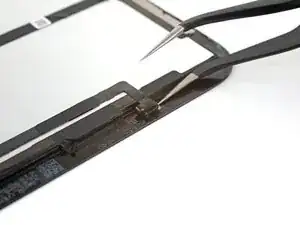

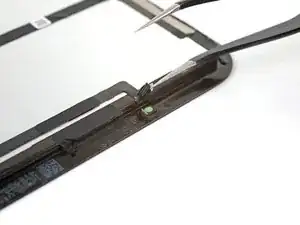

Вставьте одно плечо вашего изогнутого пинцета между кабелем датчика приближения и экраном.

Сдвигайте пинцет к экрану, одновременно поддевая, чтобы отделить датчик от экрана.

Для этого может потребоваться значительное усилие и несколько циклов нагрева iOpener.

Снимите любую ленту, покрывающую микрофон.

Отложите ленту в сторону. Она понадобится при сборке.

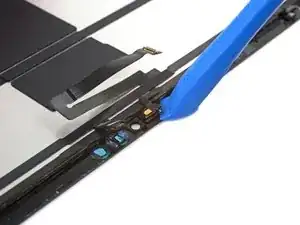

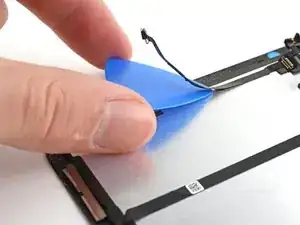

Подденьте инструментом для вскрытия микрофон, чтобы разъединить его клей.

Подденьте, чтобы отделить микрофон от экрана.

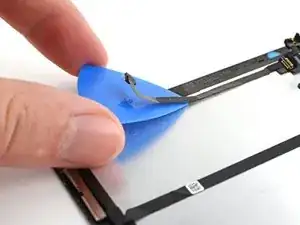

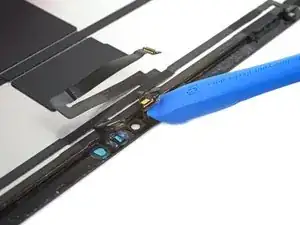

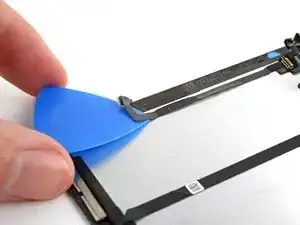

Посуньте лезвие для вскрытия под кабель верхней сенсорной сборки, чтобы отделить его от экрана.

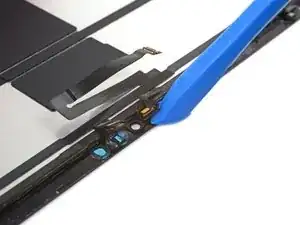

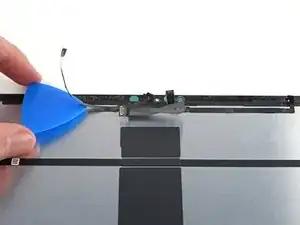

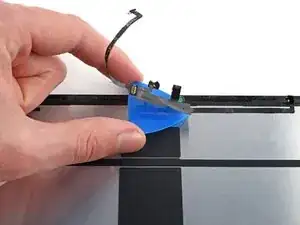

Продолжайте проводить лезвием вдоль верхней сенсорной сборки, пока она полностью не отделится от экрана.

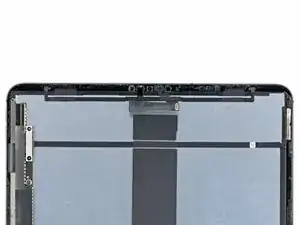

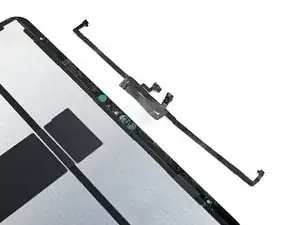

Снимите верхнюю сенсорную сборку.

При сборке выполните следующее:

Выровняйте верхнюю сенсорную сборку на вашем замещающем экране.

Используйте ленту Tesa или аналогичную двустороннюю ленту, чтобы закрепить кабели на экране.

Используйте клей E6000 или аналогичный клей, чтобы закрепить сенсоры в их вырезах на экране.
