Замена патрона Black and Decker LDX 120C

Для этого руководства потребуется крестовая отвертка #1 с лезвием 1.0 мм.

Всего необходимо удалить тринадцать винтов, чтобы открыть дрель и получить доступ к внутренним компонентам.

Снимите четыре винта на задней верхней стороне дрели.

Снимите четыре винта, которые соединяют патрон с дрелью.

Снимите пять винтов на передней стороне дрели.

Осторожно возьмитесь за обе половины корпуса дрели и разъедините их друг от друга.

На данном этапе вы должны суметь разъединить обе части, как показано на иллюстрации.

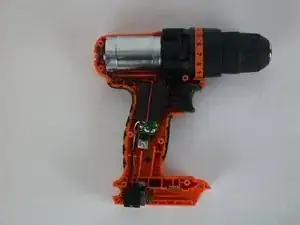

Теперь все компоненты дрели видны и доступны.

После выполнения предварительных действий дрель теперь открыта.

Внутренние компоненты теперь доступны.

Отделите верхнюю часть (патрон и двигатель) от остальной части дрели.

При отделении верхней части от остальной действуйте осторожно, не растягивая провода, чтобы не повредить соединения.

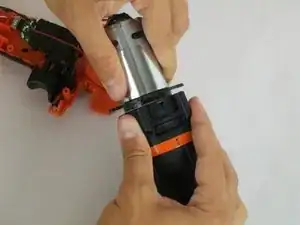

Чтобы снять мотор, просто поверните его, как показано на рисунке.

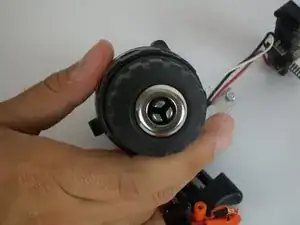

Три металлических наконечника спереди управляются патроном и служат для захвата и освобождения шурупа.

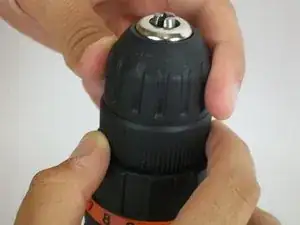

Чтобы проверить патрон, поверните головку, как показано на иллюстрации.

Если три металлических наконечника не двигаются при повороте, патрон работает неправильно и его нужно заменить, так как внутрь патрона нельзя попасть.
