Замена аккумулятора Black and Decker LDX172C
Это руководство проведёт Вас по шагам замены неисправного аккумуляторного блока в беспроводной дрели Black and Decker LDX172C. Первые три шага описывают процесс разборки, а шаг четвёртый — снятие и замену аккумулятора. Необходимые инструменты: набор крестовых отвёрток Philips и паяльная станция. Примерное время ремонта — 40 минут.
Шаг 1
Перед началом убедитесь, что переключатель направления вращения двигателя находится в нейтральном положении.

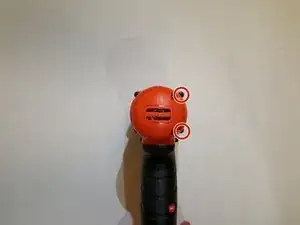

Разместите дрель на рабочей поверхности ротором (патроном) вниз. Найдите и удалите два винта Phillips #2 X 10 мм, расположенные справа от двигателя.
Шаг 2

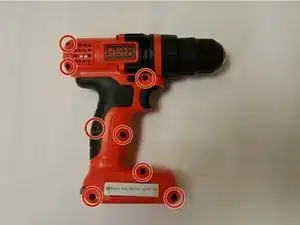

Поверните дрель на левую сторону — патрон должен быть обращён вправо. Найдите и удалите восемь винтов Phillips #2 X 5 мм из корпуса дрели.
Шаг 3

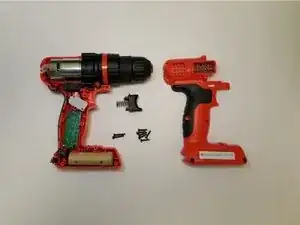

Осторожно снимите правую половину корпуса с дрели.
Механизм курка сжат пружиной и может выскочить из дрели при снятии корпуса.

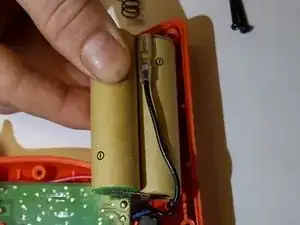

Найдите литий-ионный аккумулятор 18650-2 в основании дрели.
Шаг 4

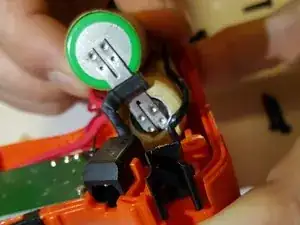

Положительный и отрицательный провода подключены к аккумулятору при помощи бессоединительных клемм. Чтобы извлечь аккумулятор, просто отсоедините провода, разъединив клеммы. Всего три клеммы.

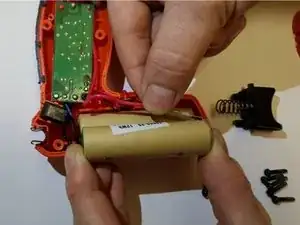

Замените старый аккумулятор на новый.
Повторите шаги в обратном порядке для сборки.
Эти клеммы могут быть плотными, возможно потребуется использовать небольшие плоскогубцы для удаления проводов.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
