Замена кнопки включения Black and Decker LDX172C
Этот гид проведет вас через шаги по замене неисправной кнопки включения в аккумуляторной дрели Black and Decker LDX172C. Шаги с первым по третий опишут процесс разборки, а шаг четвертый — процесс снятия и замены кнопки включения. Инструменты, необходимые для этой операции, включают набор отверток с крестовым наконечником и станцию для пайки. Ориентировочное время ремонта составляет 40 минут.
Шаг 1

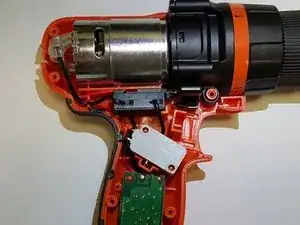

Перед началом убедитесь, что переключатель направления мотора находится в нейтральном положении.

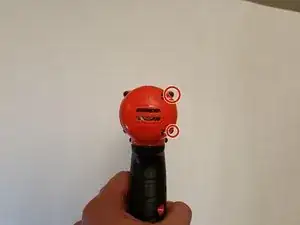

Поместите дрель на рабочую поверхность с патроном, направленным вниз. Найдите и удалите два винта #2 X 10 мм с крестовым наконечником, находящихся справа от мотора.
Шаг 2

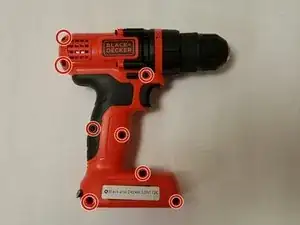

Поверните дрель на левую сторону — патрон должен быть направлен вправо. Найдите и удалите восемь винтов #2 X 5 мм с крестовым наконечником из корпуса дрели.
Шаг 3

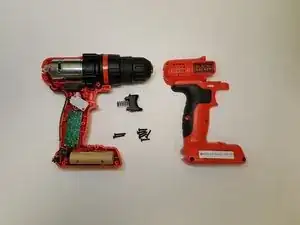

Осторожно снимите правую половину корпуса с дрели.
Механизм кнопки включения имеет пружинное действие и может вылететь из дрели при снятии корпуса.
Шаг 4

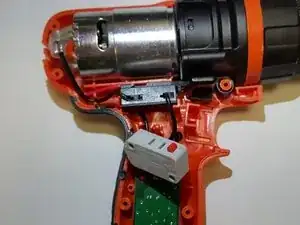

Снимите кнопку включения с дрели, вытянув механизм прямо вверх с удерживающих штифтов.

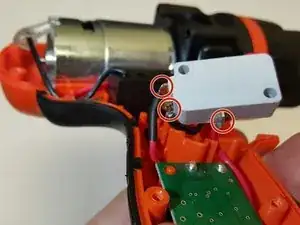

Провода от кнопки снимаются, нагревая припой, пока они не освободятся.
Перепаяйте провода к новой кнопке.
Повторите предыдущие инструкции в обратном порядке для сборки.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
