Замена мотора Black and Decker BDEDMT
Если в вашем устройстве неисправный мотор, этот гид для вас. Он не слишком сложный. Вам может понадобиться этот гид, если в вашем моторе есть неисправная деталь, плохая проводка или сломанные шестерни. Замена мотора выполняется в шесть простых шагов.
Шаг 1
Не забудьте отключить устройство от всех внешних источников питания.
Чтобы отсоединить матричное крепление, нажмите на кнопку освобождения крепления, расположенную в верхней части устройства.
Удерживая палец на кнопке, просто потяните за крепление, чтобы освободить его.
Шаг 2
С помощью отвертки JIS 1 открутите семь внешних винтов длиной 19 мм, расположенных на якоре.
С помощью той же отвертки открутите внешний винт длиной 12 мм, расположенный на якоре.
Шаг 3

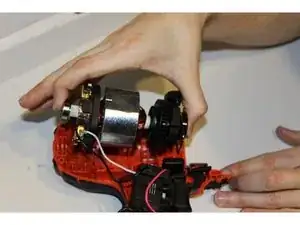

Осторожно потяните вверх мотор и другие компоненты в верхней части устройства, кроме ручки.

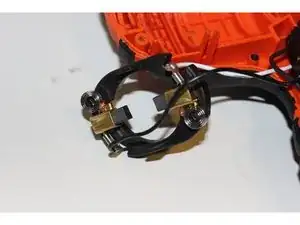

Будьте осторожны с проводами. Они подключены к двум сжатым магнитам в черной раме.
Шаг 4
Сдвиньте черную раму со стороны подшипника.

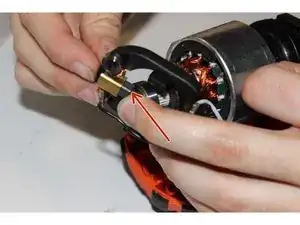

Возможно, вам придется сжать магниты, чтобы снять раму с подшипника.
Шаг 5

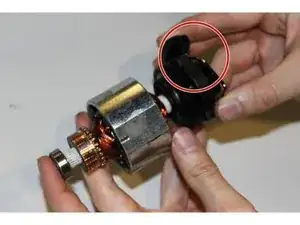

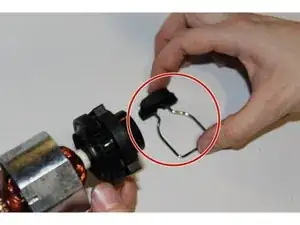

Удалите кнопку освобождения, прикрепленную спереди мотора.
Она могла уже отойти во время Шага 3.
Шаг 6

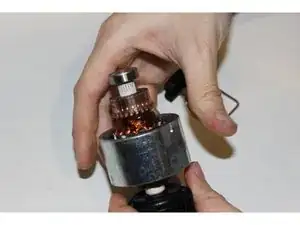

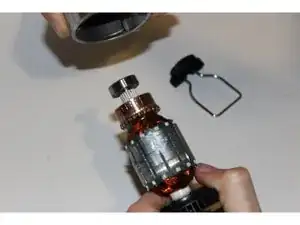

Снимите серебряное магнитное кольцо с мотора через конец подшипника.
Мотор теперь свободен.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
