Замена порта зарядки аккумулятора Black and Decker LDX172C
Если аккумулятор не заряжается в беспроводной дрели Black and Decker модели LDX172C, вероятно, что порт зарядки может быть неисправен. Порт зарядки можно заменить относительно легко за примерно 40 минут с помощью только основных инструментов, таких как набор отверток с крестовидным жалом и обычный паяльник. В данном руководстве будут изложены шаги, необходимые для выполнения замены.
Шаг 1
Перед началом убедитесь, что переключатель направления двигателя находится в нейтральном положении.

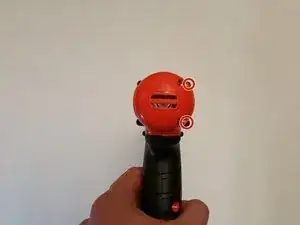

Поместите дрель на рабочую поверхность так, чтобы патрон был обращен вниз. Найдите и удалите два винта #2 X 10мм с крестовидным жалом, расположенные справа от мотора.
Шаг 2

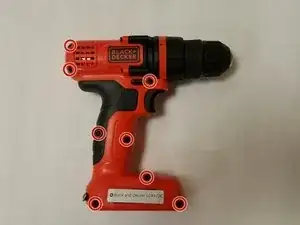

Поверните дрель на левую сторону — патрон должен быть обращен вправо. Найдите и удалите восемь крепежных элементов #2 X 5мм с крестовидным жалом из корпуса дрели.
Шаг 3
Осторожно удалите правую половину корпуса дрели.
Механизм спускового крючка пружинный и может выскочить из дрели при снятии корпуса.
Найдите порт зарядки аккумулятора в основании дрели.
Шаг 4
Помните, что аккумулятор может все еще иметь заряд. Чтобы избежать поражения электрическим током, разумно отключить аккумулятор перед внесением изменений в любые соединения на порту зарядки. Вы можете узнать, как отключить аккумулятор здесь

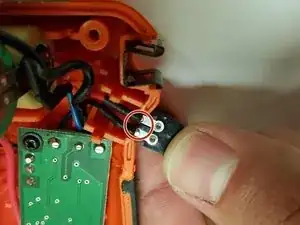

Удалите паяные соединения проводов, как указано.
Заново припайте провода к новому порту зарядки и вставьте порт зарядки обратно на его место.
Повторите шаги в обратном порядке для сборки.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
