Замена шестерни в Black and Decker LDX 120C

Для этого руководства потребуется использовать крестообразную отвертку Phillips #1 с диаметром 1.0 мм.

Всего необходимо удалить тринадцать винтов, чтобы открыть дрель и получить доступ к внутренним компонентам.

Удалите четыре винта на задней верхней части дрели.

Удалите четыре винта, соединяющие патрон с дрелью.

Удалите пять винтов на передней части дрели.

Осторожно возьмитесь за обе половины корпуса дрели и разъедините их.

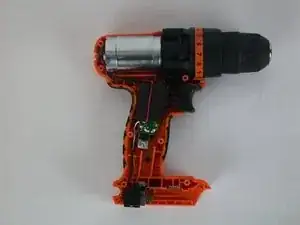

На этом этапе вы должны суметь разделить обе части, как показано на изображении.

Теперь все компоненты дрели видны и доступны.

После выполнения предварительного руководства вы сможете получить доступ к внутренним компонентам дрели.

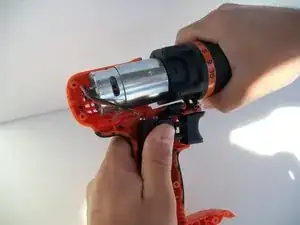

Осторожно снимите верхнюю часть (двигатель и патрон) от остальной части дрели.

Делайте это аккуратно, чтобы не повредить соединение.

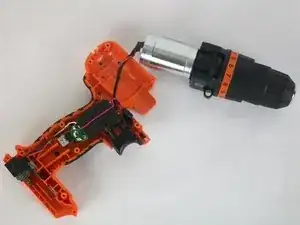

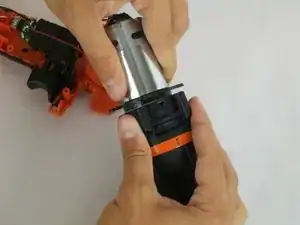

Чтобы добраться до шестерен, необходимо отделить двигатель от остальной части.

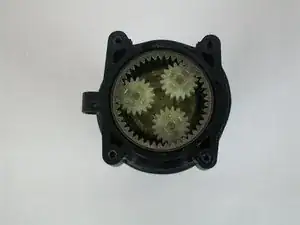

После этого вы получите доступ к шестерням, расположенным между двигателем и патроном.

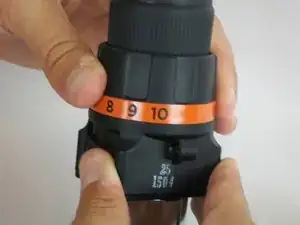

Поверните переключатель передач, чтобы переключиться между шестернями.

Если вы не слышите щелчка, проверьте шестерни.

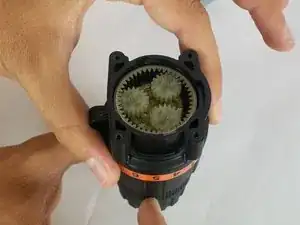

Поверните шестерню и проверьте, вращаются ли три шестерни без заеданий.

Проверьте, нет ли у какой-либо шестерни сколов или повреждений.

Если есть, потребуется заменить повреждённую шестерню.

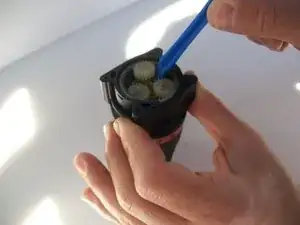

С помощью лопатки подденьте шестерню, как показано на иллюстрации.

Шестерня снимется при небольшом усилии.

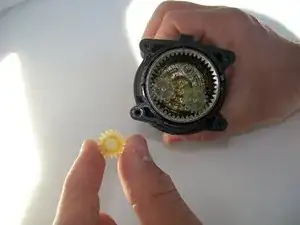

Шестерня снята и теперь может быть заменена на другую.
