Замена печатной платы Black and Decker BDEDMT
В этом руководстве мы шаг за шагом покажем, как заменить основную печатную плату внутри устройства. Печатная плата получает питание от шнура и передает его сигнализатору и двигателю. Множество факторов могут привести к выходу печатной платы из строя, таких как неисправная проводка или попадание воды в устройство. Это руководство довольно простое и может быть выполнено всего в четыре основных шага.
Шаг 1
Не забудьте отключить устройство от всех внешних источников питания.
Чтобы отсоединить вспомогательную деталь, нажмите на кнопку освобождения соединения, расположенную в верхней части устройства.
Оставив палец на кнопке, просто потяните за соединением, чтобы освободить его.
Шаг 2
Используя отвертку JIS 1, открутите семь наружных винтов размером 19 мм, расположенных на армature.
Используя ту же отвертку, открутите наружный винт размером 12 мм, расположенный на армature.
Шаг 3
Существует белый провод, который идет от базы шнура питания к печатной плате, расположенной немного выше.

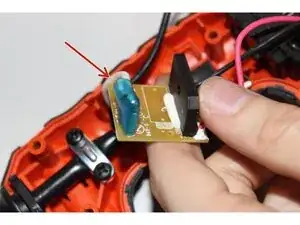

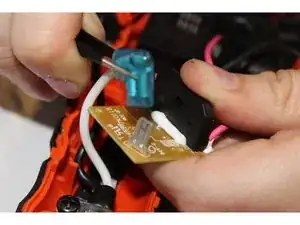

Используйте пинцет, чтобы отсоединить весь белый провод и синюю соединительную деталь целиком от печатной платы.
Шаг 4

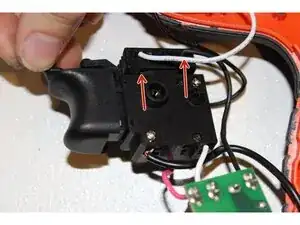

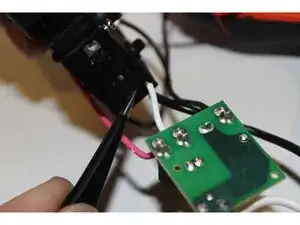

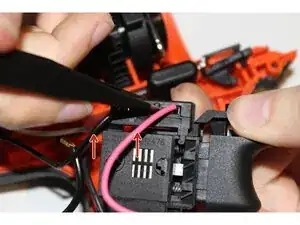

К печатной плате подключены один черный провод, тонкий белый провод и тонкий красный провод, идущие к модулю триггера. Используя пинцет с тонкими носиками, вставьте один из концов в прорезь под белым проводом.
Убедитесь, что вы направляете пинцет к проводу.
Поднимите конец пинцета, чтобы освободить провод.
Печатная плата теперь свободна.
Не прилагайте усилий для удаления провода.
Не забудьте снова вставить провода в соответствующие прорези при сборке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
