Замена мотора Black and Decker LDX 120C

Для этого руководства нам потребуется крестовая отвертка 1.0 мм Phillips #1.

Всего необходимо удалить тринадцать винтов, чтобы открыть дрель и получить доступ к внутренним компонентам.

Удалите четыре винта на задней верхней стороне дрели.

Удалите четыре винта, крепящие патрон к дрели.

Удалите пять винтов на передней стороне дрели.

Аккуратно захватите обе части корпуса дрели и разъедините их друг от друга.

На этом этапе вы должны суметь разъединить обе части, как показано на изображении.

Теперь все компоненты дрели видимы и к ним можно получить доступ.

После выполнения предварительного руководства внутренняя часть теперь доступна для обслуживания.

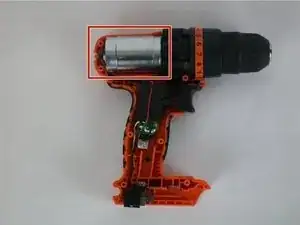

Мотор — это серебристый цилиндр в верхней части дрели.

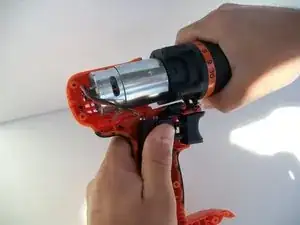

Отделите верхнюю часть от остальных компонентов.

Делайте это осторожно, чтобы не повредить соединение.

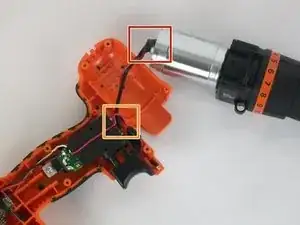

Проверьте, подключено ли соединение от мотора к курку.

Затем проверьте, не нарушено ли соединение с платой.

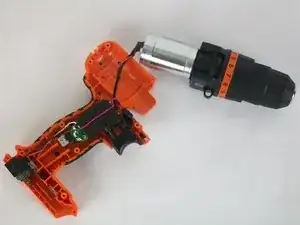

Если соединение в порядке, то, вероятно, мотор ослабел и требует замены.

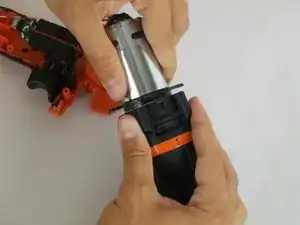

Чтобы снять мотор, просто поверните его, как показано на картинке.

Мотор для LDX 120C расположен внутри алюминиевого цилиндра, который выполняет функцию корпуса и магнитной защиты.

Внутренняя часть мотора недоступна для ремонта, поэтому потребуется замена всего мотора.

Открутите чёрную пластиковую опору от мотора.
