Замена предохранительного выключателя и платы триггера Black and Decker LDX 120C
Одна из причин замены предохранительного выключателя — если он не переходит между положениями включено и выключено. Переключатель может заедать или заклинить; в этом случае его необходимо заменить. Для ремонта потребуются паяльник и флюс для пайки. Для выполнения этой замены потребуются навыки пайки.
Шаг 1

Для этого руководства потребуется крестообразная отвертка Phillips #1 с диаметром 1.0 мм.
Всего необходимо открутить тринадцать винтов, чтобы открыть дрель и получить доступ к внутренним компонентам.
Шаг 2

Снимите четыре винта на верхней задней части корпуса дрели.
Шаг 3

Снимите четыре винта, которыми патрон крепится к дрели.
Шаг 4

Снимите пять винтов на передней стороне дрели.
Шаг 5

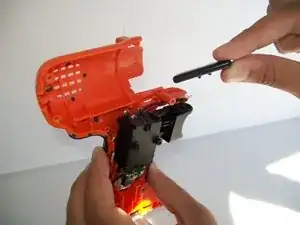

Осторожно возьмитесь за обе стороны корпуса дрели и разъедините половины друг от друга.
Шаг 6

На этом этапе вы должны суметь разъединить обе части, как показано на изображении.
Шаг 7

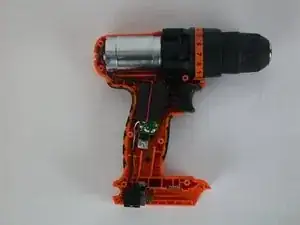

Теперь все компоненты дрели видны и доступны для обслуживания.
Шаг 8

После выполнения предварительных шагов внутренние компоненты дрели доступны для обслуживания.
Шаг 9

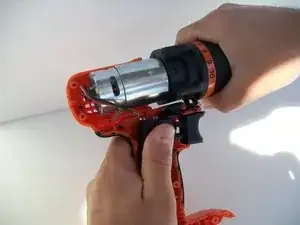

Аккуратно извлеките патрон и узел двигателя из корпуса дрели.
Отсоедините провод, соединяющий двигатель и плату триггера.
Не повреждайте соединения проводов
Шаг 10

Снимите сборку платы триггера с дрели.
Пока не вытаскивайте предохранительный выключатель.
Шаг 11

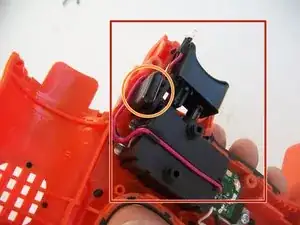

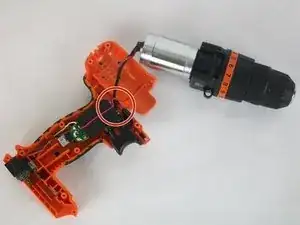

Проверьте, не заедает ли предохранительный выключатель или не повреждён ли он.
Если он заедает, уберите провода или другие предметы, препятствующие его движению.
Если он сломан, замените предохранительный выключатель.
Шаг 12

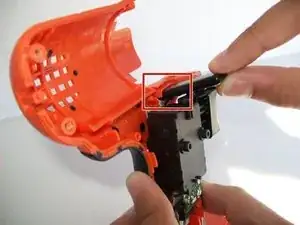

Чтобы заменить, аккуратно извлеките старый предохранительный выключатель из корпуса дрели.
После удаления старого предохранительного выключателя установите новый.
Шаг 13

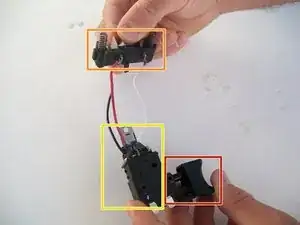

Триггер показан в красной рамке.
Разъём аккумулятора показан в оранжевой рамке.
Плата триггера показана в жёлтой рамке.
Шаг 14

Проверьте, все ли видимые соединения проводов целы.
Шаг 15

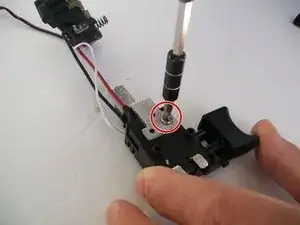

Снимите панель платы триггера, чтобы получить доступ к соединениям проводов плате.
Используя крестообразную отвертку, удалите указанные винты.
Шаг 16

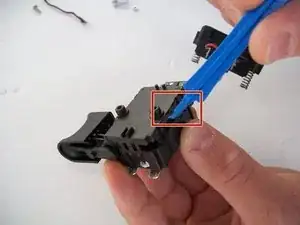

Используйте пластиковый демонтажный инструмент, чтобы аккуратно приподнять отсек платы триггера.
Шаг 17

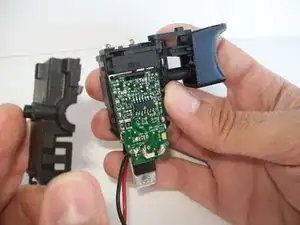

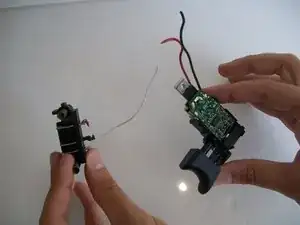

После открытия отсека платы станут видны соединения.
Проверьте соединения на предмет повреждений или размыкания. При необходимости восстановите соединение.
Если соединения не повреждены, сама плата может быть неисправна и её необходимо заменить.
Шаг 18

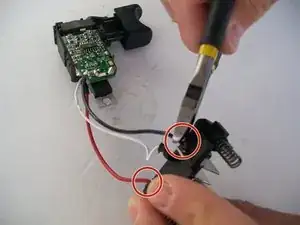

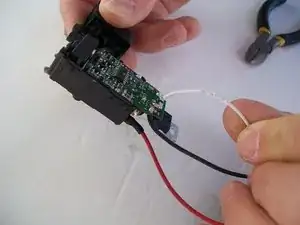

Для замены платы триггера отсоедините провода между разъёмом аккумулятора и платой триггера с помощью бокорезов.
Чтобы не повредить плату триггера, лучше распаять провода, а не перерезать их. Узнать больше о распайке можно здесь.
Шаг 19

После снятия проводов плату триггера можно заменить.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке, при необходимости перепаивая провода.
Перевод руководства с ifixit.com
