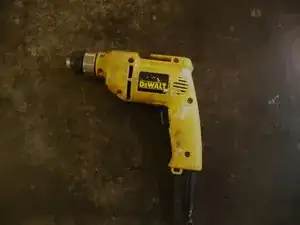

Обслуживание шуруповёрта DeWALT DW106 Amp

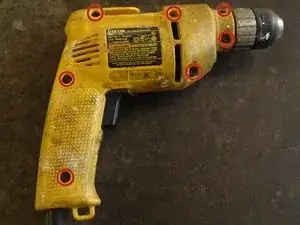

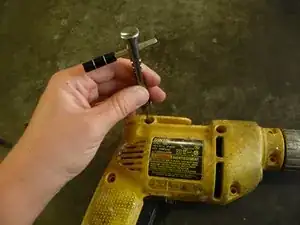

Удалите семь винтов T20.

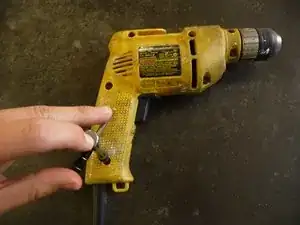

Используйте конфигурацию отвертки с Т-образной рукояткой для приложения необходимого усилия при отворачивании винтов.

Для доступа к головкам винтов этот шуруповёрт требовал некоторой чистки.

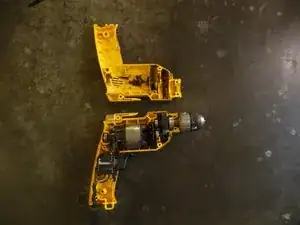

Пошевелите сетевой шнур, чтобы ослабить комплект из двух половинок корпуса, и поверните корпус, чтобы открыть его.

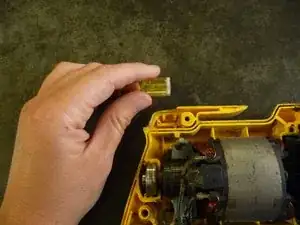

Снимите пузырьковый уровень.

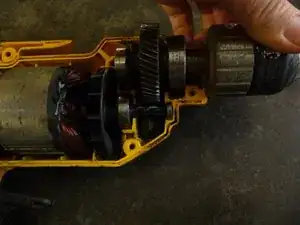

Разомкните и извлеките шпиндель с зубчатым механизмом.

Выньте узел обмотки статора и якорь.

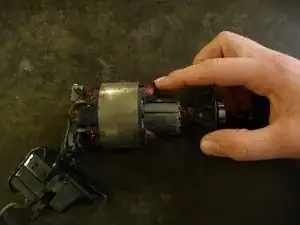

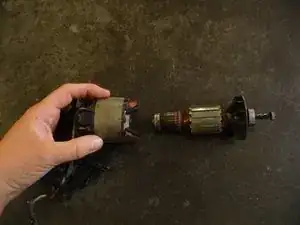

Вытяните якорь из сборки статора.

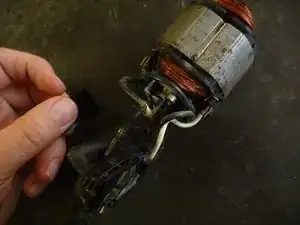

Поверните сборку статора, чтобы положить её сверху. Это обеспечивает более лёгкий доступ к изношенному проводу.

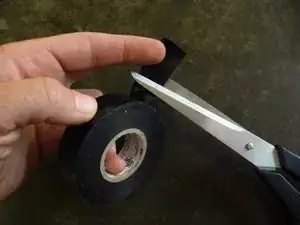

Отрежьте кусок изоляционной ленты длиной около одного дюйма.

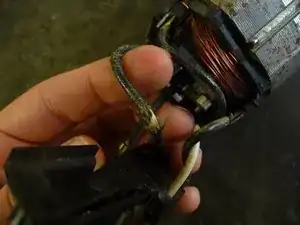

Плотно обмотайте её вокруг изношенного участка проводки.

Проще начать с одного из углов и наклонно обматывать ленту.

Положите сборку статора обратно и совместите якорь.

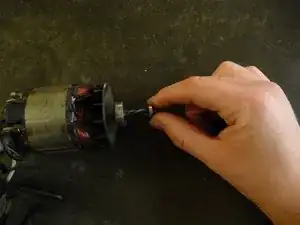

Вставьте якорь обратно и поверните его так, чтобы он был ориентирован «сверлом вниз».

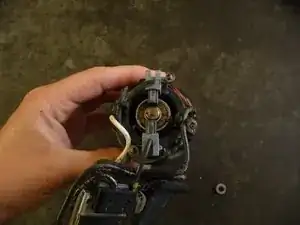

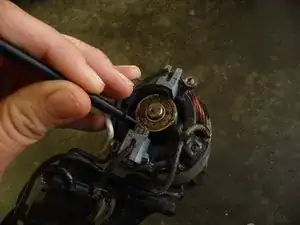

Сожмите щётки в щёточном кольце, чтобы шарикоподшипник на конце якоря мог пройти.

Используйте лопатку или аналогичный тонкий инструмент.

Вид сбоку. Это ещё недостаточно.

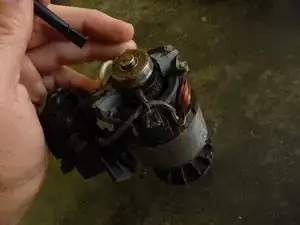

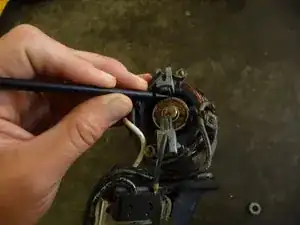

Дотягиваясь с боков, используйте лопатку, чтобы вставить якорь ещё глубже.

Вид сбоку. Это уже достаточно.

Положите сборку статора/якоря.

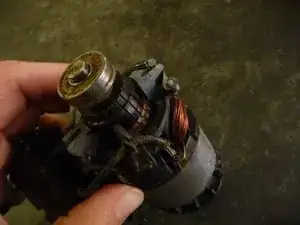

Установите кольцо шарикоподшипника на противоположный конец якоря.

Верните мотор в нижнюю половину корпуса.

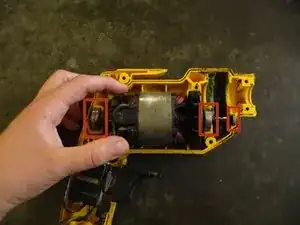

Убедитесь, что три шарикоподшипника совмещены со своими гнёздами. Возможно, потребуется слегка отрегулировать якорь внутри статора.

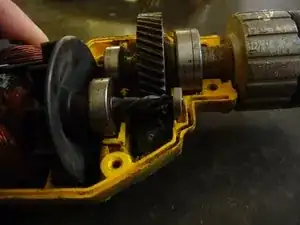

Установите обратно шпиндель с зубчатым механизмом.

Поднимите и отрегулируйте до тех пор, пока две косозубые шестерни не зацепятся правильно.

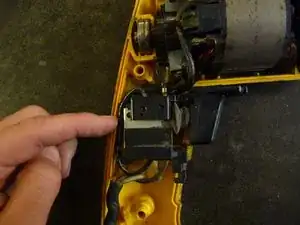

Поместите выключатель в паз.

Уложите проводку вдоль края корпуса и так, чтобы она не мешала опорным выступам.

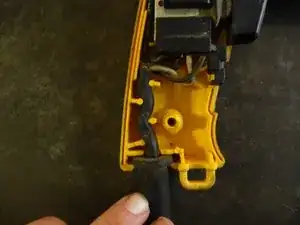

Протяните сетевой шнур через опорные выступы.

Вставьте верхний конец защитного кожуха шнура в паз.

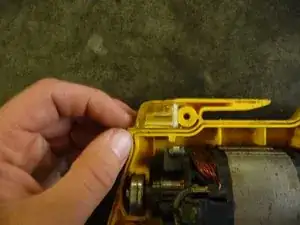

Установите уровень на место.

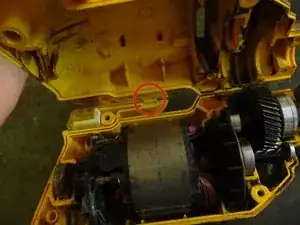

Используя выемку, совместите две половины корпуса и закройте его.

Особое внимание уделяйте тому, чтобы проводка не перекрывала опорные выступы, колёсики шарикоподшипников и уровень, и чтобы все они были на своих местах.

Закрутите все семь винтов с помощью отвертки T20.

Для плотного прилегания используйте конфигурацию отвертки с Т-образной рукояткой.

Готово.
