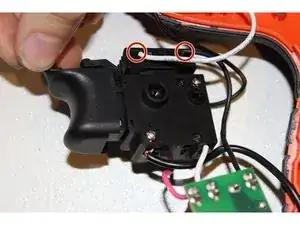

Замена триггера устройства Black and Decker BDEDMT

Не забудьте отключить устройство от всех внешних источников питания.

Чтобы отсоединить матричную насадку, нажмите на кнопку освобождения насадки, расположенную в верхней части устройства.

Удерживая кнопку нажатой, просто потяните за насадку, чтобы освободить её.

Используя отвертку JIS 1, открутите семь внешних винтов размером 19 мм, расположенных на якоре.

Используя ту же отвертку, открутите внешний винт размером 12 мм, расположенный на якоре.

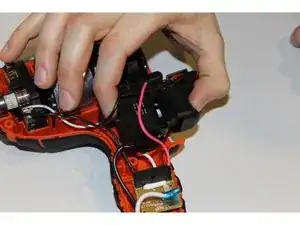

Удерживайте модуль триггера. Аккуратно извлеките модуль из якоря.

Будьте осторожны с модулем, чтобы не повредить переключатель обратного хода.

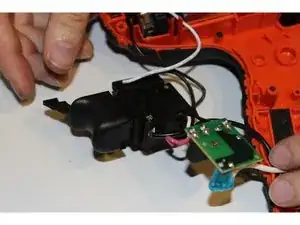

Просто переверните модуль триггера на спину.

С левой стороны модуля вы увидите винт с пометкой 3.

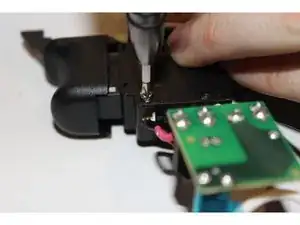

Используйте отвертку JIS 0. После освобождения винта аккуратно извлеките черный провод.

Сетевой кабель освободился от модуля триггера.

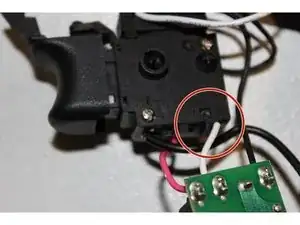

Снизу будет область с пометкой 2. Под цифрой два будет короткий белый провод.

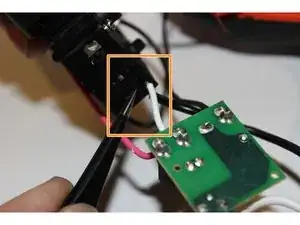

С помощью пинцета с узкими носами вставьте один из концов в слот для освобождения под белым проводом.

Убедитесь, что нацелили пинцет на провод.

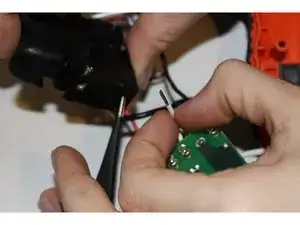

Поднимите конец пинцета, чтобы освободить провод.

Не применяйте силу при удалении провода.
