Замена мотора
Этот руководство предназначено для пользователей, которым необходимо заменить неисправный мотор, теряющий мощность.
Шаг 1

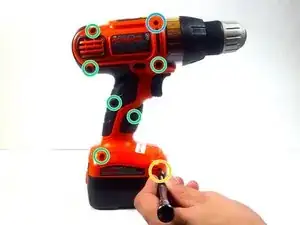

Используйте отвертку с крестовым шлицем, чтобы открутить следующие 8 винтов:
Один винт с крестовой головкой 24 мм
Шесть винтов с крестовой головкой 16 мм
Один винт с крестовой головкой 9 мм
Переверните дрель на другую сторону и открутите отмеченный винт, используя ту же отвертку с крестовым шлицем. Поместите его с другими снятыми винтами.
Держите все винты организованными на магнитной подложке после снятия.
Шаг 2

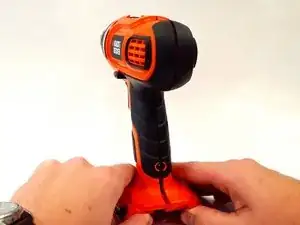

Осторожно снимите пластиковый корпус дрели, раздвинув его.
Шаг 3

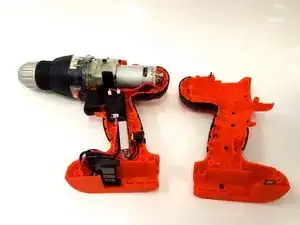

Определите и удалите аппаратные компоненты дрели из пластикового корпуса.

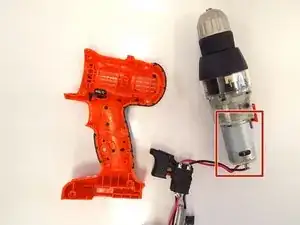

Найдите мотор.
Шаг 4

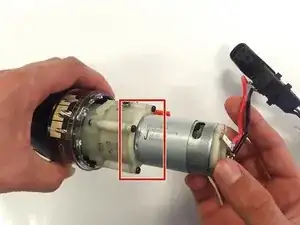

Используя отвертку с крестовым шлицем, открутите четыре черных (9 мм) винта, расположенные на пластиковом креплении внизу мотора.

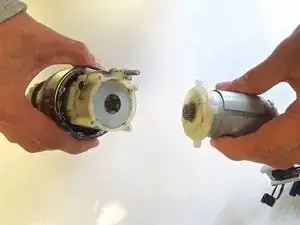

Осторожно снимите мотор и пластиковое крепление с остальных комплектующих дрели.
Будьте осторожны с патроном и оставшимися деталями дрели, так как зубья могут выпасть на место. Не переворачивайте вниз дном.
Шаг 5

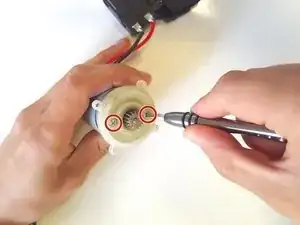

Открутите пластиковое крепление от мотора с помощью отвертки с крестовым шлицем. Сохраните винты (7 мм) после снятия.

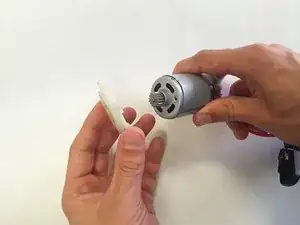

После снятия винтов отсоедините пластиковое крепление от мотора и отложите в сторону.
Наконец, отсоедините провода от мотора, чтобы полностью изолировать его. Провода должны легко сниматься с помощью антистатических пинцетов. Он теперь успешно снят с дрели и готов к замене.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
