Замена трансмиссии Black and Decker PS1800

Положите дрель на бок, убедившись, что отверстия для винтов обращены вверх.

Удалите семь винтов размером 12 мм с помощью отвертки Phillips #00.

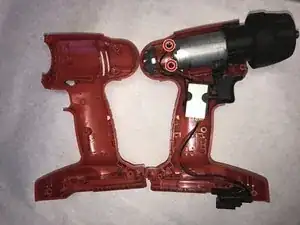

Отделите внешнюю оболочку дрели, чтобы получить доступ к компонентам и переключателю.

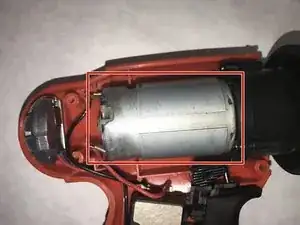

Найдите мотор в верхнем левом углу.

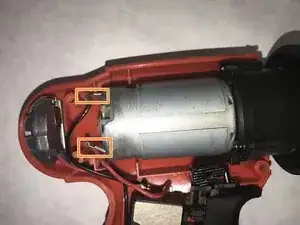

Осторожно отключите красные и черные провода, подключенные к мотору.

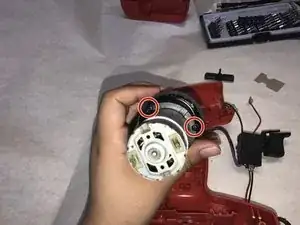

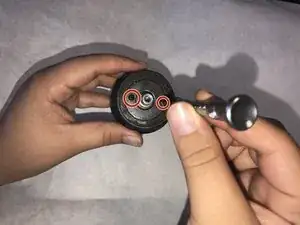

Открутите мотор от трансмиссии дрели.

Осторожно отделите трансмиссию, убедившись, что шестерни остаются целыми.

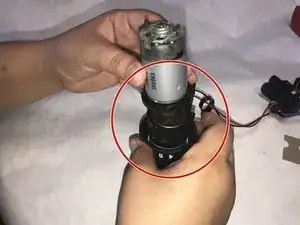

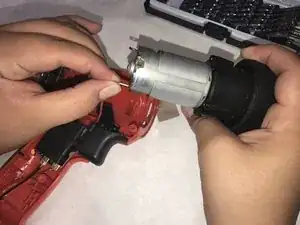

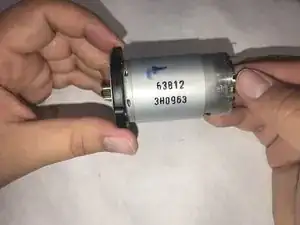

Извлеките мотор из сборки трансмиссии, как показано на рисунке.

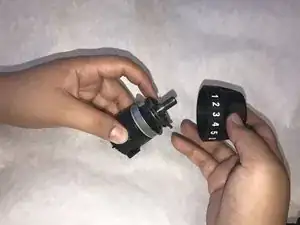

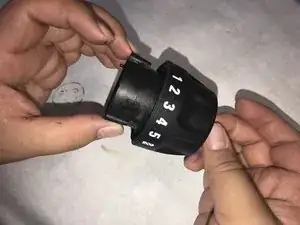

Открутите регулятор крутящего момента от трансмиссии, удалив винты, выделенные на левом изображении.

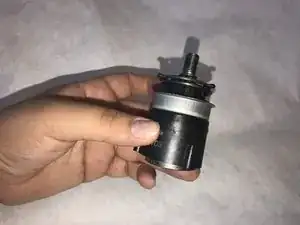

Выравняйте новые шестерни трансмиссии с шестернями мотора.

Прикрепите трансмиссию и мотор, повторно закручивая первоначальные винты.

Подключите регулятор крутящего момента к трансмиссии, следуя процедуре, показанной в шаге 6.

Подключите черные и красные провода к мотору и поместите мотор, трансмиссию и регулятор обратно на их первоначальную позицию.

Закрепите каркас.

Нажмите на курок, чтобы убедиться, что новая трансмиссия работает.

Нажимайте и держите каркас, чтобы убедиться, что он не упадет во время тестирования.
