Замена индикатора питания LED в Black and Decker LDX172C
Данная инструкция проведет вас через шаги по замене неисправного индикатора питания LED в беспроводной дрели Black and Decker LDX172C. Шаги с первого по третий описывают процесс разборки, а четвертый шаг посвящен удалению и замене LED. Необходимые инструменты для этой операции включают набор отверток с крестовой головкой и паяльную станцию. Примерное время ремонта составляет 40 минут.
Шаг 1
Перед началом убедитесь, что переключатель направления мотора находится в нейтральном положении.

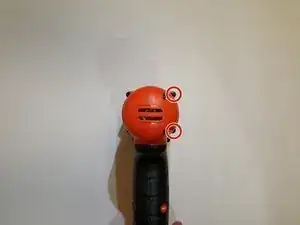

Поставьте дрель на рабочую поверхность с патроном, направленным вниз. Найдите и удалите два винта #2 X 10 мм с крестовой головкой, расположенные справа от мотора.
Шаг 2

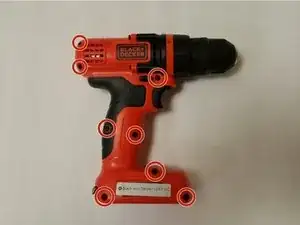

Поверните дрель на левую сторону — патрон должен быть направлен вправо. Найдите и удалите восемь винтов #2 X 5 мм с крестовой головкой из корпуса дрели.
Шаг 3

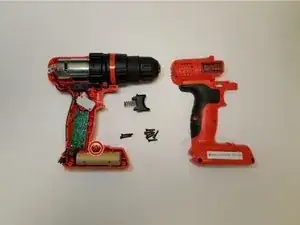

Осторожно снимите правую половину корпуса дрели.
Механизм курка находится под напряжением пружины и может выскочить из дрели при снятии корпуса.

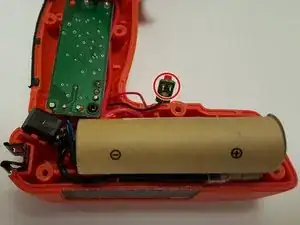

Найдите индикатор питания LED, расположенный прямо над аккумулятором.
Шаг 4

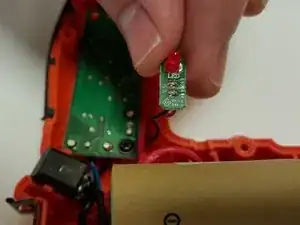

LED расположен на небольшой поверхности монтажной платы, которая легко выдвигается из своего места крепления.
Удалите LED, освободив пайку на нижней стороне платы.
Установите новый LED через те же отверстия и заново припаяйте его.
Для сборки повторите инструкции в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
