Замена шнура питания Black and Decker BDEDMT
Прежде чем приступать к замене шнура питания дрели, полезно знать, что это достаточно простая замена с небольшим количеством шагов и инструментов. Не забудьте отключить шнур питания от электрической розетки перед отключением любых проводов.
Шаг 1
Не забудьте отключить устройство от всех внешних источников питания.
Чтобы отсоединить насадку-матрицу, нажмите кнопку сброса насадки, расположенную в верхней части устройства.
Держа кнопку нажатой, просто потяните за насадку, чтобы освободить её.
Шаг 2
С помощью отвертки JIS 1 открутите семь внешних винтов длиной 19 мм, расположенных на якоре.
Используя ту же отвертку, открутите внешний винт длиной 12 мм, расположенный на якоре.
Шаг 3

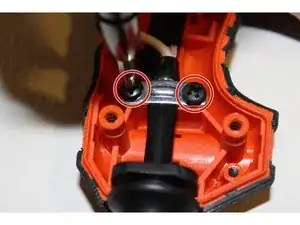

С помощью T-образной рукоятки с битой JIS 1 открутите два нижних чёрных винта длиной 12 мм.
Шаг 4

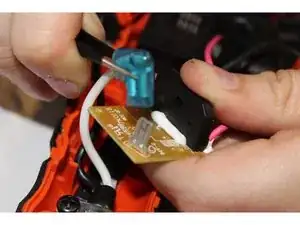

От основания шнура питания к плате, расположенной чуть выше, идёт белый провод.
С помощью пинцета отсоедините весь белый провод вместе с синим соединительным элементом от платы целиком.
Шаг 5

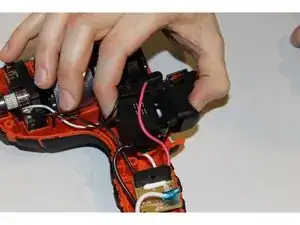

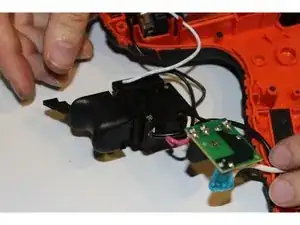

Физически потяните устройство курка вверх и снимите его с якоря.

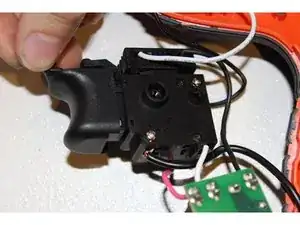

Переверните устройство курка на спину.
Шаг 6

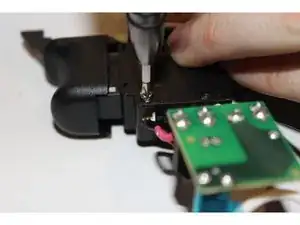

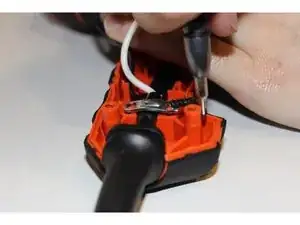

На нижней левой части задней стороны устройства курка находится винт с маркировкой 3.
Используйте отвертку JIS 0, чтобы удалить винт.
Осторожно потяните за чёрный провод, чтобы вынуть его из устройства.
Теперь шнур питания будет полностью удалён из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
