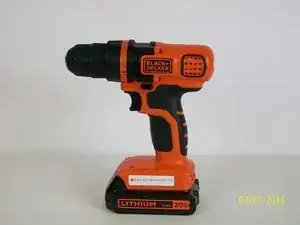

Замена подсветки в дрели Black and Decker LDX 120C

Для этого руководства потребуется крестовая отвертка Phillips #1 с размером 1,0 мм.

Всего необходимо удалить тринадцать винтов, чтобы открыть дрель и получить доступ к внутренним компонентам.

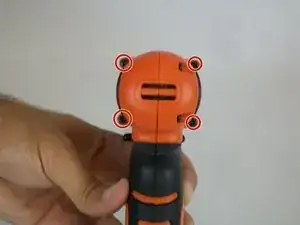

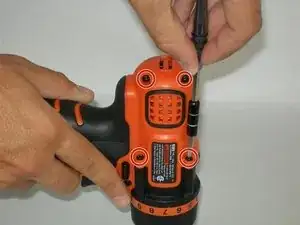

Снимите четыре винта на задней верхней части дрели.

Снимите четыре винта, которые соединяют патрон с дрелью.

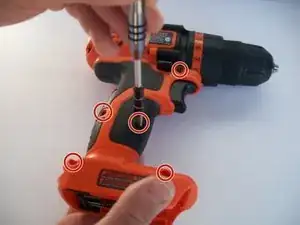

Снимите пять винтов на передней стороне дрели.

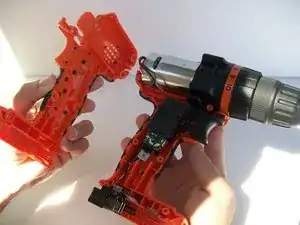

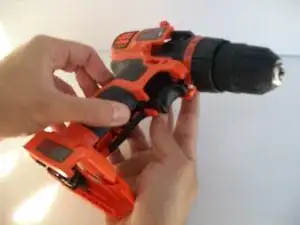

Осторожно возьмите обе половины корпуса дрели и разъедините их друг от друга.

На этом этапе вы должны суметь разъединить обе части, как показано на иллюстрации.

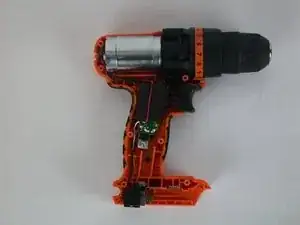

Теперь все компоненты дрели видимы и доступны.

После выполнения предварительного руководства дрель открыта, и вы можете видеть все её компоненты.

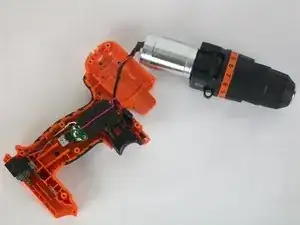

Сначала отделите верхнюю часть дрели, включающую мотор и патрон, от остальных компонентов.

Снимайте осторожно, чтобы не повредить проводные соединения в процессе.

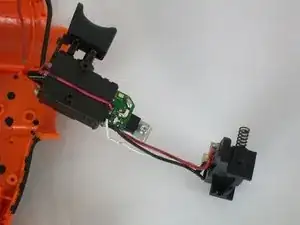

Затем отделите вторую часть, включающую курок, подсветку и соединение с аккумулятором.

Делайте это аккуратно, чтобы ни одно проводное соединение или компонент не были повреждены.

Сначала проверьте, не нарушено ли соединение подсветки.

Если проводка ослаблена, просто заново подключите провод.

Затем проверьте, не повреждена ли лампочка.

Если лампочка сломана или просто перегорела — замените лампочку.

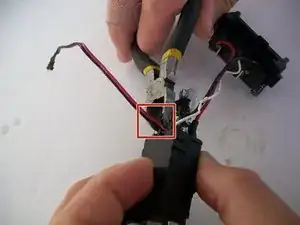

Возьмитесь за разъём лампочки.

Плоскогубцами перекушите два соединительных провода у основной платы.

Чтобы избежать возможного повреждения компонента, постарайтесь выпаять провода. Узнать больше о пайке можно здесь.
