Замена направляющего переключателя Black and Decker BDEDMT
В этом руководстве поэтапно объясняется, как удалить направляющий переключатель в устройстве. Переключатель может быть поврежден из-за своего пластикового дизайна. Это руководство не очень сложное, просто имейте в виду, что все элементы должны быть размещены на своих оригинальных местах.
Шаг 1
Не забывайте отключить устройство от всех внешних источников питания.

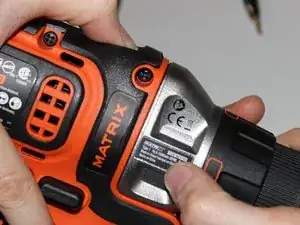

Для того чтобы отсоединить деталь матрицы, нажмите на кнопку освобождения крепления, расположенную в верхней части устройства.

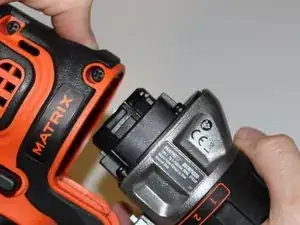

Оставив палец на кнопке, просто потяните за крепление, чтобы освободить его.
Шаг 2

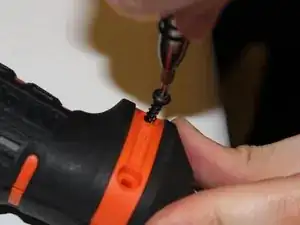

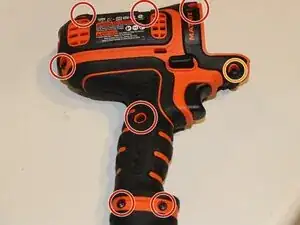

Используя отвертку JIS 1, открутите семь наружных винтов длиной 19 мм, расположенных на якоре.
Используя ту же отвертку, открутите наружный винт длиной 12 мм, расположенный на якоре.
Шаг 3

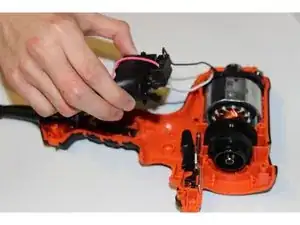

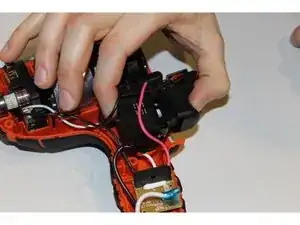

Аккуратно поднимите модуль спускового крючка.
Убедитесь, что вы не ослабляете и не беспокоитесь о проводах.
Шаг 4

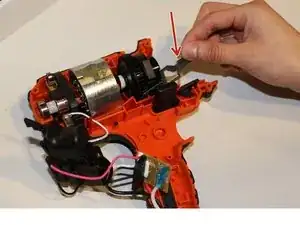

После того как модуль спускового крючка будет убран, удалите металлическую деталь, расположенную за направляющим переключателем, к которой прикреплена пружина.

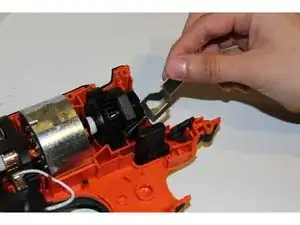

Сделайте это, просто потянув за металлическую деталь пальцами или пинцетом.
Убедитесь, что не ослабили и не удалили черный ограничитель спускового крючка.
Шаг 5

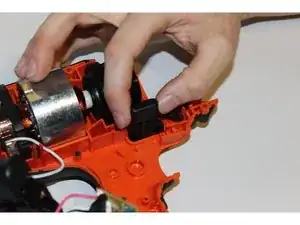

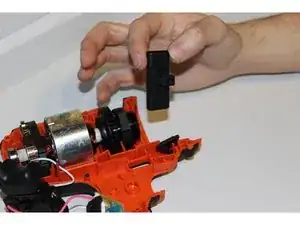

Теперь черный направляющий переключатель можно свободно удалить.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
