Замена ЖК-дисплея и дигитайзера iPhone 5

Если стекло дисплея треснуло, заклейте его лентой, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта.

Наклейте полосы прозрачной упаковочной ленты внахлест на дисплей iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы предохранить глаза от осколков стекла, которые могут оторваться в процессе ремонта.

Перед продолжением разрядите аккумулятор iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном повреждении.

Выключите iPhone перед началом разборки.

Удалите два 3,6 мм винта Pentalobe рядом с разъёмом Lightning.

В следующих шагах вы будете вынимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, подденьте пластиковым инструментом для вскрытия между пластиковой рамкой и металлическим корпусом, чтобы выправить металлические защёлки из корпуса.

Если вы собираете телефон с отделённой рамкой дисплея, возможно, стоит разместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, пропустите два шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp смотрите в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски возле нижнего края iPhone прямо над кнопкой «Домой» — одну на передней стороне и одну на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Вставьте пластину для открытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к этой области и поверните ручку на четверть оборота.

Не крутите более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие два шага.

Прикрепите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью контактирует со стеклом, чтобы обеспечить плотное уплотнение.

Если вы открываете iPhone со треснутым стеклом, аккуратно наклейте несколько полосок упаковочной ленты на переднюю часть и выдавите как можно больше пузырей. Это даст присоске поверхность, за которую можно ухватиться, и минимизирует распространение осколков стекла.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Держа iPhone за заднюю панель одной рукой, тяните присоску вверх, чтобы слегка отделить сборку передней панели от заднего корпуса.

Действуйте медленно и прикладывайте ровное, постоянное усилие. Экран установлен плотнее, чем в большинстве устройств.

С помощью пластикового инструмента для вскрытия аккуратно подденьте задний корпус вниз, отводя его от экрана, пока вы тянете присоску вверх.

Передняя панель крепится к заднему корпусу несколькими защёлками, поэтому может потребоваться сочетание присоски и пластикового инструмента для освобождения передней панели.

Продолжайте поддевать по бокам сборку передней панели, оттаскивая защёлки вдоль левой и правой сторон.

Не пытайтесь полностью снять передний модуль с задней крышки, так как в верхней части iPhone по‑прежнему присоединены несколько ленточных кабелей.

После освобождения защёлок по нижнему краю и бокам переднего модуля оттяните нижнюю часть модуля от задней крышки.

Откройте дисплей примерно под углом 90º и оприте его на что‑то, чтобы он оставался зафиксированным во время работы с телефоном.

Натяните резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

Удалите следующие два винта, крепящих металлическую пластину разъёма аккумулятора к плате:

Один винт Phillips 1,8 мм

Один винт Phillips 1,6 мм

Снимите металлическую пластину разъёма аккумулятора с iPhone.

С помощью пластикового демонтажного инструмента аккуратно подденьте разъём аккумулятора вверх из его гнезда на плате.

Будьте осторожны, чтобы не сдвинуть маленькие поверхностно монтируемые компоненты, расположенные вокруг гнезда.

Будьте очень внимательны и поднимайте исключительно сам разъём аккумулятора, а не гнездо на плате. Если вы подднёте гнездо платы или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, крепящие кронштейн кабеля переднего модуля к плате:

Два винта Phillips 1,2 мм

Один винт Phillips 1,6 мм

Этот винт обычно не притягивается намагниченной отверткой. Будьте осторожны, чтобы не потерять его при выкручивании, и убедитесь, что он вернулся на своё место — намагниченный винт может мешать работе компаса.

Поднимите кронштейн кабеля дисплея в сторону аккумулятора, чтобы отсоединить его, и снимите его с iPhone.

При сборке зафиксируйте левые крючки под платой и опустите кронштейн в сторону внешней части телефона.

Убедитесь, что аккумулятор отключён, прежде чем отключать или подключать кабели на этом шаге.

Используйте пластиковый демонтажный инструмент или ноготь, чтобы отключить три кабеля переднего модуля:

Кабель фронтальной камеры и датчиков

Кабель LCD

Кабель дигитайзера

При повторной сборке дисплейный кабель может отскочить от разъёма. Это может вызвать появление белых полос или отсутствие изображения при включении телефона. В таком случае просто подключите кабель снова и перезагрузите телефон. Наилучший способ перезагрузки — отключить и снова подключить аккумулятор.

Снимите передний модуль с задней крышки.

Удалите два винта, крепящие кронштейн фронтальной камеры к сборке дисплея.

Один винт Phillips 4,1 мм

Один винт Phillips 2,2 мм

Снимите кронштейн принимающего динамика с сборки дисплея.

Удалите принимающий динамик из iPhone.

Под металлическим кронштейном у верхнего винта находится маленькая чёрная пластиковая прокладка. Верхний винт проходит через металлический кронштейн, затем через эту пластиковую прокладку.

Начиная под контактами принимающего динамика, используйте пластиковый демонтажный инструмент или кончик лопатки, чтобы поддеть кабель фронтальной камеры и вынуть его из сборки дисплея.

Внимание: Снятие контактов принимающего динамика может привести к их разрыву. Проявляйте крайнюю осторожность при отлеплении контактов.

Снимите сборку фронтальной камеры и заднего микрофона.

Если вы устанавливаете новую деталь, на ней могут быть две вкладки с отверстиями, используемые при производстве. Эти вкладки можно отрезать ножницами.

Существует небольшой квадратный пластиково‑металлический держатель для датчика приближения. Этот держатель необходим для корректной работы датчика приближения.

При замене датчика приближения или камеры убедитесь, что держатель остаётся приклеенным к задней стороне дисплея. Если он оторвался вместе со старым датчиком приближения, снимите его со старого датчика и с помощью небольшого количества клея прикрепите обратно к задней стороне дисплея.

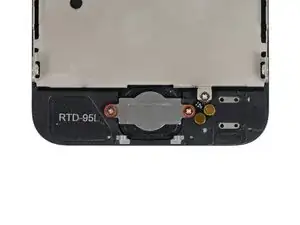

Удалите два винта Phillips #000 1,3 мм, закрепляющие кронштейн кнопки «Домой» к сборке дисплея.

ПРИМЕЧАНИЕ: При установке обратно двух винтов Phillips #000 1,3 мм не затягивайте их слишком сильно, так как они могут пройти насквозь другой стороны дисплея.

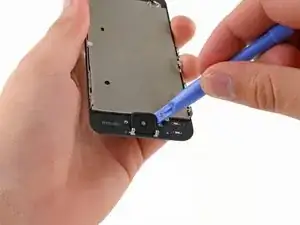

Используйте пластиковый инструмент для вскрытия, чтобы поддеть край ленты кнопки «Домой» и приподнять её от узла дисплея.

Начинайте справа, в области ленты между золотыми контактными точками, и двигайтесь влево.

Движение слева направо может порвать ленту, так как контакты крепко приклеены к передней панели.

Поддевание прямо у одной из золотых контактных точек может нарушить её пайку и оторвать контакт от ленты.

Если у вас возникают трудности с просовыванием пластиковой лопатки под контактные точки, переверните инструмент и аккуратно надавите на правую сторону контактов, чтобы ослабить клей, затем попробуйте снова.

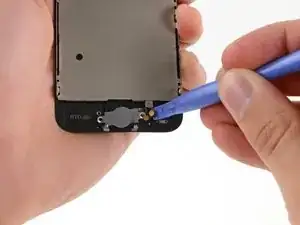

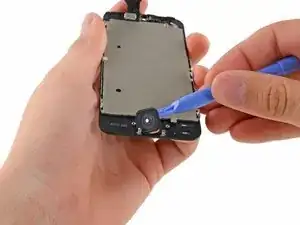

Используйте пластиковый инструмент для вскрытия, чтобы поддеть кнопку «Домой» и приподнять её от узла дисплея.

Снимите кнопку «Домой» с узла дисплея.

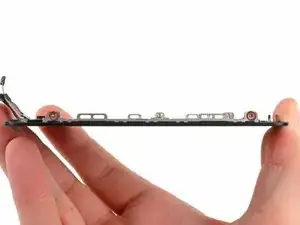

Снимите по два винта Phillips 1,2 мм с каждой стороны рамки ЖК‑экрана (всего четыре).

Уберите два винта, фиксирующие защитную пластину ЖК к узлу дисплея:

Один винт Phillips 1,4 мм

Один винт Phillips 2,6 мм

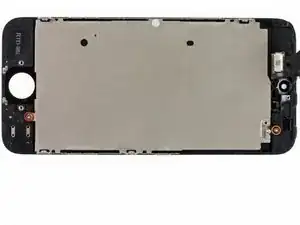

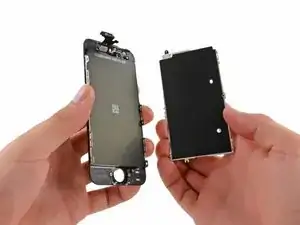

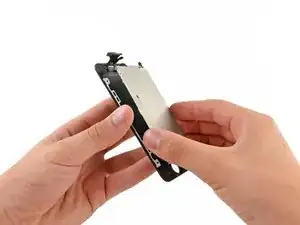

Снимите защитную пластину ЖК с узла дисплея.

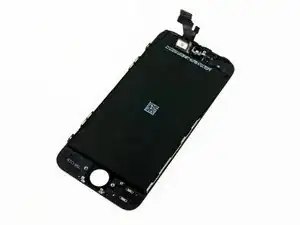

Остаётся только голый узел дисплея.

При повторной сборке обязательно перенесите на новую деталь защитную пластину ЖК, кнопку «Домой», модуль фронтальной камеры, ободок линзы фронтальной камеры и динамик разговорного динамика.

Если заменяемый экран не вписывается в оригинальную рамку, не прикладывайте чрезмерную силу к экрану, иначе стекло может треснуть. Попробуйте установить экран под углом примерно 30°, начиная сверху. Цель — заправить три пластиковых кронштейна под металлическую рамку телефона и при лёгком нажатии с боков продвинуть вниз.

Обязательно снимите защитную плёнку с вашей новой сборки дисплея, а также защитную плёнку с задней стороны ЖК.

Примечание: После сборки экран может не включаться. Попробуйте устранить это, подключив телефон к питанию и одновременно удерживая кнопки питания и «Домой» в течение 20 секунд.
