Замена разъёма Lightning и разъёма наушников iPhone 5

Если стекло дисплея треснуло, чтобы не допустить дальнейшего разрушения стекла и травм при ремонте, заклейте его лентой.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты по всей поверхности дисплея iPhone.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может воспламениться и/или взорваться, если случайно будет проколот.

Отключите iPhone перед началом разборки.

Выкрутите два винта Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

На следующих шагах Вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, необходимо поднимать весь дисплей целиком.

Если стекло начнёт отделяться от пластиковой рамки, как показано на первом изображении, вставьте пластиковую разделительную лопатку между пластиковой рамкой и металлическим корпусом телефона, чтобы отогнуть металлические защёлки от корпуса.

Если при сборке телефона рамка дисплея отошла, возможно, потребуется нанести тонкую полосу клея между пластиковой рамкой и стеклом, чтобы телефон плотно закрывался.

На следующих двух шагах демонстрируется устройство Anti-Clamp — инструмент, разработанный нами для упрощения процесса открытия. Если Вы не используете Anti-Clamp, пропустите два шага вниз, чтобы увидеть альтернативный способ.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски около нижнего края iPhone, сразу над кнопкой «Домой» — одну спереди, другую сзади.

Сожмите присоски вместе, чтобы прикрепить их к нужному участку.

Если поверхность iPhone слишком гладкая, и Anti-Clamp не может удержаться на ней, Вы можете использовать ленту, чтобы создать более шероховатую поверхность.

Сдвиньте синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте разделительную пластику под экран, когда Anti-Clamp образует достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, дополнительно прогрейте область и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между каждым оборотом. Дайте Anti-Clamp и времени выполнить свою работу.

Перейдите к шагу 8.

Плотно прижмите присоску к экрану, сразу над кнопкой «Домой».

Убедитесь, что присоска полностью находится на экране, чтобы образовалось герметичное соединение.

Если Вы работаете с iPhone со треснутым стеклом, аккуратно наклейте несколько полос упаковочной ленты по передней стороне и удалите как можно больше пузырьков. Это создаст поверхность, за которую сможет зацепиться присоска, и ограничит распространение осколков стекла.

Убедитесь, что присоска надёжно прикреплена к передней панели.

Удерживая iPhone одной рукой за корпус, потяните присоску вверх, чтобы немного приподнять переднюю панель и отделить её от задней крышки.

Действуйте медленно, применяя постоянное усилие. Посадка экрана значительно плотнее, чем у большинства устройств.

Пластиковой лопаткой начните аккуратно отгибать заднюю крышку вниз, в сторону от экрана, одновременно потягивая присоску вверх.

Поскольку передняя панель крепится к задней крышке несколькими защёлками, может понадобиться использовать комбинацию присоски и пластиковой лопатки, чтобы полностью освободить переднюю панель.

Продолжайте поддевать по боковым сторонам передней панели, освобождая защёлки по левому и правому краю.

Не пытайтесь полностью отделить переднюю панель от задней крышки, так как в верхней части iPhone всё ещё подключено несколько ленточных кабелей.

После освобождения защёлок в нижней части и по бокам передней панели потяните её нижний край в сторону от задней крышки.

Откройте дисплей примерно на угол 90º и опереть его на что-нибудь, чтобы он оставался в таком положении во время работы.

Зафиксируйте дисплей резинкой. Это предотвратит чрезмерную нагрузку на кабели дисплея.

Выкрутите следующие два винта, крепящих металлическую скобу разъёма батареи к плате:

Один винт Phillips длиной 1,8 мм

Один винт Phillips длиной 1,6 мм

Снимите металлическую скобу разъёма батареи с iPhone.

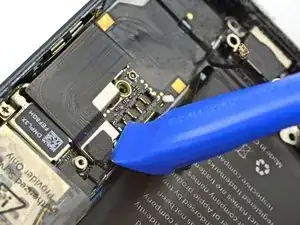

Воспользуйтесь пластиковой вскрывающей инструментом, чтобы аккуратно поддеть разъём батареи и отсоединить его от гнезда на плате.

Будьте осторожны, не сдвиньте мелкие компоненты поверхностного монтажа вокруг гнезда.

Очень внимательно поддевайте только сам разъём батареи, а не гнездо на плате. Если поддеть гнездо или саму плату, можно повредить гнездо или соседние компоненты.

Выкрутите следующие винты, крепящие скобу кабеля передней панели к плате:

Два винта Phillips длиной 1,2 мм

Один винт Phillips длиной 1,6 мм

Этот винт обычно не притягивается магнитной отвёрткой. Будьте внимательны при его выкручивании, не потеряйте и установите обратно на место — магнитный винт может повлиять на работу компаса.

Приподнимите скобу кабеля дисплея в сторону батареи, чтобы вывести её из зацепления, и снимите со смартфона.

При сборке зацепите левые крючки за плату и опустите скобу к внешней стороне телефона.

Перед отключением или подключением кабелей на этом шаге убедитесь, что батарея отсоединена.

Воспользуйтесь пластиковой вскрывающей пластиной или ногтем, чтобы отключить три кабеля передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель дигитайзера

При сборке кабель ЖК-дисплея может выпасть из разъёма. Это может привести к появлению белых линий на экране или полному его отсутствию при включении телефона. В таком случае просто подключите кабель обратно и перезагрузите устройство. Лучший способ перезагрузки — отсоединение и повторное подключение батареи.

Снимите переднюю панель с задней крышки.

Кончиком лопатки подденьте и отключите кабель антенны от платы.

Выкрутите следующие винты, крепящие динамик к задней крышке:

Один винт Phillips длиной 2,5 мм

Один винт Phillips длиной 1,5 мм

Один винт Phillips длиной 2,5 мм

Один стойковый винт длиной 2,7 мм

Стойковые винты лучше всего выкручивать отвёрткой или наконечником для стойковых винтов.

В крайнем случае подойдёт небольшая плоская отвёртка, но будьте предельно осторожны, чтобы не соскользнуть и не повредить окружающие компоненты.

Поместите кончик лопатки под гибкий кабель пружинного контакта под батареей и аккуратно отделите его от динамика.

Воспользуйтесь плоской частью лопатки, чтобы поддеть и освободить динамик от задней крышки.

Выньте динамик из посадочного места.

При повторной установке убедитесь, что динамик проходит под этой металлической шайбой.

Снимите небольшую металлическую двустороннюю шайбу с динамика и установите её на новую деталь.

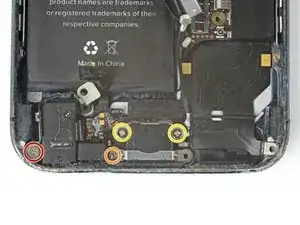

Выкрутите следующие винты, крепящие сборку разъёма Lightning к задней крышке:

Один винт Phillips длиной 2,9 мм

При повторной установке убедитесь, что пластиковый выступ разъёма для наушников находится над металлической шайбой.

Один винт Phillips длиной 1,5 мм

Два винта Phillips длиной 3,3 мм

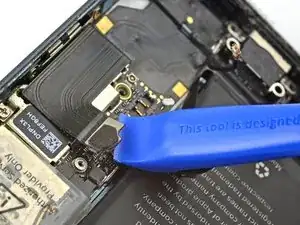

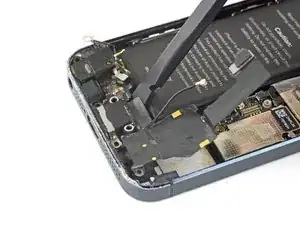

Воспользуйтесь вскрывающим инструментом, чтобы поддеть и отключить кабель разъёма Lightning от гнезда на плате.

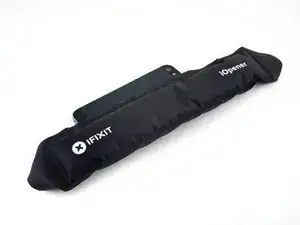

Поверните телефон экраном вверх, нагрейте iOpener и приложите его к правому краю смартфона на одну минуту.

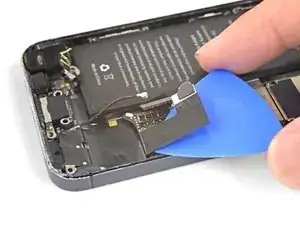

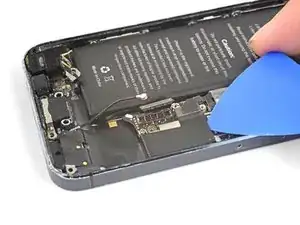

Вставьте вскрывающую пластину под гибкий кабель разъёма Lightning и отделите его от платы и задней крышки.

Воспользуйтесь плоской частью лопатки, чтобы отсоединить оставшуюся часть сборки разъёма Lightning от задней крышки.

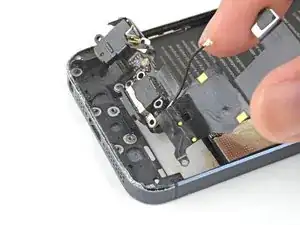

Наклоните сборку разъёма Lightning и вытяните её из посадочного места.

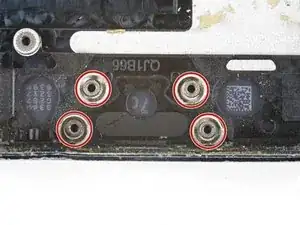

Снимите четыре металлические шайбы и отложите их для повторной установки.

Перед сборкой удалите остатки клея с задней крышки, используя вскрывающий инструмент или плоскую часть лопатки. Для застарелых загрязнений можно использовать изопропиловый спирт с высокой степенью очистки.

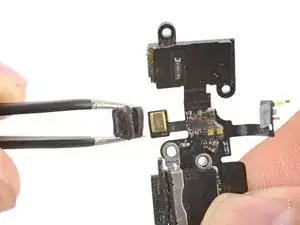

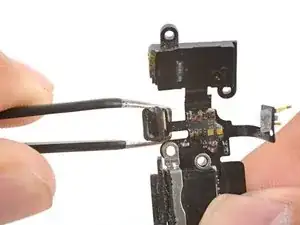

Используйте пинцет, чтобы аккуратно потянуть и снять резиновый кожух микрофона с микрофона. Переставьте кожух на запасную деталь.
