Замена зажимов передней панели iPhone 5

Если ваше стекло дисплея треснуло, предотвратите дальнейшее破ранение и защитите себя во время ремонта, заклеив стекло скотчем.

Наклейте перекрывающимися полосками прозрачного упаковочного скотча на дисплей iPhone, пока не покроете всю поверхность.

Наденьте защитные очки, чтобы защитить глаза от стеклянных осколков, которые могут отлететь во время ремонта.

Перед тем как продолжить, разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe длиной 3.6 мм рядом с разъемом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластикового ободка с металлическими зажимами.

Неважно, каким инструментом вы будете пользоваться, убедитесь, что поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент для открытия между пластиковым каркасом и металлическим корпусом телефона, чтобы отжать металлические зажимы из корпуса.

Если вы собираете телефон с отделившимся пластиковым ободком дисплея, возможно, вам стоит положить тонкую полоску клея между пластиковым ободком и стеклом, чтобы сохранить телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp, инструмент, разработанный для упрощения процедуры открытия. Если вы не используете Anti-Clamp, пропустите два следующих шага для альтернативного метода.

Для получения полных инструкций по использованию Anti-Clamp, посмотрите это руководство.

Потяните синий ручку назад, чтобы разблокировать руки Anti-Clamp.

Наденьте руки на левый или правый край вашего iPhone.

Разместите присоски близко к нижнему краю iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски, чтобы создать вакуум в нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая, чтобы Anti-Clamp мог зацепиться, вы можете использовать скотч для создания более цепкой поверхности.

Потяните синий ручку вперед, чтобы зафиксировать руки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают выходить из выравнивания, немного ослабьте присоски и выровняйте руки.

Вставьте инструмент для открытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, приложите больше тепла к области и поверните ручку на четверть поворота.

Не поворачивайте более чем на четверть поворота за раз и ждите одну минуту между поворотами. Пусть Anti-Clamp и время сделают свою работу.

Пропустите следующие два шага.

Приклейте присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска полностью приклеена к экрану для плотной герметизации.

Если вы открываете iPhone с треснувшим стеклом, аккуратно наклейте несколько полосок упаковочного скотча произвольно по всему фронту и вытесните как можно больше пузырьков. Это даст присоске поверхность для захвата и минимизирует распространение осколков стекла.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Держа iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить сборку передней панели от задней крышки.

Не торопитесь и применяйте устойчивую и постоянную силу. Экран срабатывает гораздо плотнее, чем у большинства устройств.

С пластиковым инструментом для открытия начните аккуратно поддевать заднюю крышку вниз, от экрана, пока вы тянете вверх с присоской.

Существует несколько зажимов, которые прикрепляют сборку передней панели к задней крышке, поэтому вам может понадобиться использовать комбинацию присоски и пластикового инструмента для открытия, чтобы освободить сборку передней панели.

Продолжайте поддевать по краям сборки передней панели, отделяя зажимы по левому и правому краю.

Не пытайтесь полностью удалить сборку передней панели из задней крышки, так как в верхней части iPhone все еще прикреплены несколько шлейфов.

После того, как зажимы были освобождены внизу и по бокам сборки передней панели, потяните нижнюю часть сборки от задней крышки.

Откройте дисплей под углом около 90º и оперитесь на что-то, чтобы он оставался в приподнятом состоянии, пока вы работаете с телефоном.

Добавьте резинку, чтобы удерживать дисплей на месте, пока вы работаете. Это предотвращает чрезмерное напряжение на кабелях дисплея.

Удалите следующие два винта, крепящих металлическую скобу разъема батареи к плате:

Один винт Phillips 1.8 мм

Один винт Phillips 1.6 мм

Удалите металлическую скобу разъема батареи из iPhone.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять разъем аккумулятора от его гнезда на материнской плате.

Будьте осторожны, чтобы не повредить мелкие компоненты, закрепленные вокруг разъема.

Будьте крайне осторожны, чтобы поднимать только разъем аккумулятора и не разъем на материнской плате. Если вы поднимете разъем на материнской плате или саму плату, это может привести к повреждению разъема или соседних компонентов на плате.

Удалите следующие винты, крепящие кронштейн кабеля передней панели к материнской плате:

Два винта Phillips длиной 1,2 мм

Один винт Phillips длиной 1,6 мм

Этот винт обычно не притягивается к магнитной отвертке. Будьте осторожны, чтобы не потерять его при снятии, и убедитесь, что он вернулся на свое место — магнитный винт может мешать компасу.

Поднимите кронштейн кабеля дисплея к аккумулятору, чтобы освободить его, и удалите его из iPhone.

При сборке зафиксируйте кронштейн под материнской платой и опустите его к внешней части телефона.

Убедитесь, что аккумулятор отключен, прежде чем отключать или подключать кабели на этом шаге.

Используйте пластиковый инструмент для открытия или ноготок, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчика

Кабель LCD

Кабель цифрализатора

При сборке вашего телефона кабель LCD может отсоединиться от разъема. Это может вызвать появление белых линий или никаких изображений при включении телефона. Если это произойдет, просто переподключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — это отключить и снова подключить аккумулятор.

Удалите сборку передней панели из заднего корпуса.

Используйте открытый прозрачный пластиковый язычок, чтобы отклеить аккумулятор от клея, удерживающего его в iPhone.

Если у вас возникают трудности с отклеиванием аккумулятора или язычок ломается, нанесите несколько капель высококонцентрированного (более 90%) изопропилового спирта под край аккумулятора.

Подождите около одной минуты, чтобы спиртовой раствор ослабил клей. Используйте инструмент для открытия, чтобы осторожно поднять аккумулятор за его край.

Не пытайтесь насильно поднять аккумулятор. Если необходимо, нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор с помощью вашего инструмента.

Если в телефоне остался спиртовой раствор, аккуратно сотрите его или дайте ему высохнуть перед установкой нового аккумулятора.

Если вам все еще трудно отклеить аккумулятор, используйте iOpener или фен, чтобы нагреть задний корпус iPhone и размягчить клей.

Перегрев iPhone может воспламенить аккумулятор.

Используйте пластиковый инструмент для открытия, чтобы нежно приподнять аккумулятор, только за внешний край телефона. Подъем в любом другом месте, особенно около материнской платы, может повредить материнскую плату.

Если аккумулятор не легко поднимается из корпуса, нанесите еще несколько капель изопропилового спирта.

Поднимайте аккуратно и равномерно, чтобы избежать деформации аккумулятора. Изогнутый аккумулятор может стать причиной пожара.

Не поднимайте верхнюю часть аккумулятора, вы рискуете повредить кабели управления громкостью.

Удалите аккумулятор.

Если ваш заменяемый аккумулятор был в пластиковом пакетике, удалите его перед установкой, потянув от шлейфа.

Перед тем как приклеить заменяемый аккумулятор, временно подключите разъем аккумулятора к разъему материнской платы. Это обеспечит правильное выравнивание аккумулятора в его углублении.

Прикрепите аккумулятор, отключите его и продолжайте сборку устройства.

При сборке убедитесь, что аккумулятор плотно прижат к заднему корпусу. Это предотвратит повреждение других компонентов при установке сборки передней панели.

Выполните жесткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить устранение неисправностей.

Используйте конец лопатки, чтобы приподнять разъем антенного кабеля сотовых данных от его гнезда на материнской плате, прямо над корпусом динамика.

Удалите следующие два винта, крепящие кронштейн верхней материнской платы к заднему корпусу:

Один винт Phillips длиной 1,5 мм

Один винт Phillips длиной 2,3 мм

Удалите кронштейн с верхней части материнской платы.

Будьте осторожны, чтобы не отломать крошечный заземляющий металлический язычок, который выступает из кронштейна рядом с камерой заднего вида.

На более новых моделях кронштейн может быть прикреплен к корпусу камеры и не выйдет полностью.

Используйте плоский конец лопатки, чтобы отключить следующие три кабеля от материнской платы:

Кабель верхней межсоединительной цепи

Кабель сборки кнопок

Кабель нижней межсоединительной цепи

Удалите два винта Phillips длиной 1,3 мм с внутренней части верхней части заднего корпуса.

Удалите единственный винт Phillips длиной 1,2 мм, оставшийся в кронштейне материнской платы средней секции.

Удалите средний крепежный кронштейн с материнской платы.

Используйте лопатку, чтобы приподнять разъем кабеля Lightning из гнезда на материнской плате.

Осторожно отведите кабель в сторону от материнской платы.

Нажмите на кнопку высвобождения SIM-карты с правой стороны iPhone с помощью инструмента для извлечения SIM-карт или согнутой скрепки, чтобы выдвинуть лоток для SIM-карты.

В качестве альтернативы, вы можете нажать на рычаг извлечения SIM-карты изнутри с помощью плоской стороны лопатки.

Удалите лоток для SIM-карты из iPhone.

Удалите следующие винты, крепящие материнскую плату к задней панели:

Два винта Philips по 2.3 мм

Два винта-стойки по 2.7 мм

Винты-стойки лучше всего удалять с помощью отвертки или бит для стойки.

В крайнем случае, подойдет маленькая плоская отвертка, но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Один немагнитный винт-стойка по 2.7 мм

Убедитесь, что этот винт возвращен на свое оригинальное место вверху материнской платы. Магнитный винт может помешать работе цифрового компаса.

Поверните сборку материнской платы в сторону батареи задней панели.

Не пытайтесь полностью удалить сборку материнской платы из задней панели, пока еще один кабель соединен с нижней стороной материнской платы.

Окантовка вспышки приклеена к блоку вспышки и задней панели. Если она остается на задней панели, аккуратно снимите ее с помощью пинцета и прикрепите обратно к блоку вспышки.

Примечание: при сборке устройства убедитесь, что нижний соединительный кабель не заправлен под материнскую плату.

Используйте конец лопатки, чтобы приподнять разъем кабеля Wi-Fi с его гнезда на нижней стороне материнской платы.

Удалите сборку материнской платы из задней панели.

Пока ваша материнская плата вне телефона, держите ее на заземляющем антистатическом коврике, чтобы избежать повреждения цепей.

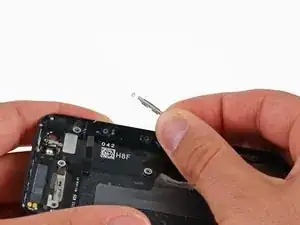

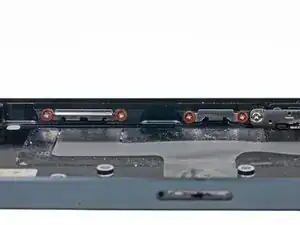

Четыре клипсы передней панели удерживаются двумя винтами Philips по 1.3 мм каждая. Удалите винты на клипсе (клипсах), которые вы хотите заменить.

Удалите каждую клипсу при необходимости.

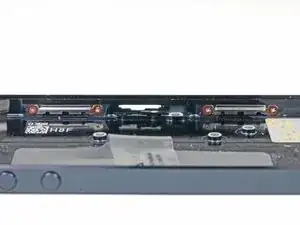

Обратите внимание, что верхняя клипса с левой стороны устройства меньше, чем другие три.
