Замена камеры и сенсорного кабеля фронтальной стороны iPhone 5

Если ваше стекло дисплея треснуло, защитите себя от дальнейших повреждений и обезопасьте место ремонта, наклеив стекло.

Наклейте накладные полоски прозрачной упаковочной ленты на дисплей iPhone до полного его покрытия.

Носите защитные очки, чтобы защитить глаза от осколков стекла, которые могут вылететь во время ремонта.

Перед тем как продолжить, разрядите аккумулятор iPhone до менее 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если случайно проколоть.

Выключите ваш iPhone перед началом разборки.

Удалите два винта Pentalobe длиной 3.6 мм рядом с разъёмом Lightning.

В следующих шагах вы будете вытаскивать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластикового ободка с металлическими зажимами.

Независимо от инструмента, который вы используете, убедитесь, что вы вытаскиваете весь дисплей.

Если стекло начинает отделяться от пластика, как показано на первом изображении, проведите пластиковым инструментом между пластиковым каркасом и металлическим корпусом телефона, чтобы освободить металлические зажимы из корпуса.

Если вы собираете телефон с отсоединившимся дисплейным ободком, возможно, вы захотите положить тонкую полоску клея между пластиковым ободком и стеклом, чтобы телефон оставался закрытым.

Следующие два шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, пропустите два шага для альтернативного метода.

Для получения полных инструкций по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Тяните синюю ручку назад, чтобы разблокировать руки Anti-Clamp.

Наденьте руки на левый или правый край вашего iPhone.

Расположите присоски рядом с нижним краем iPhone, чуть выше кнопки «Домой» — одну на передней, и одну на задней стороне.

Сожмите присоски вместе, чтобы применить давление к нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая для удерживания Anti-Clamp, вы можете использовать ленту для создания более цепкой поверхности.

Тяните синюю ручку вперед, чтобы заблокировать руки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются в соответствии друг с другом. Если они начинают выходить из выравнивания, ослабьте присоски немного и выровняйте руки.

Вставьте открывающий инструмент под экран, когда Anti-Clamp создает достаточно широкую щель.

Если Anti-Clamp не создает достаточную щель, приложите больше тепла к области и поверните ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз, и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Прикрепите присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска полностью наклеена на экран для получения плотного уплотнения.

Если вы открываете iPhone с треснувшим стеклом, аккуратно положите несколько полос упаковочной ленты по всему фронту и выдавите как можно больше пузырьков. Это даст присоске поверхность для захвата и минимизирует разлетение осколков стекла.

Убедитесь, что присоска надежно прикреплена к сборке фронтальной панели.

Держа iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить сборку фронтальной панели от заднего корпуса.

Не спешите и прикладывайте устойчивую, равномерную силу. Экран намного туже подходит, чем у большинства устройств.

С пластиковым открывающим инструментом начните осторожно поднимать задний корпус вниз, вдали от экрана, в то время как тянете вверх с присоской.

Существует несколько зажимов, соединяющих сборку фронтальной панели с задним корпусом, поэтому вам может потребоваться использовать комбинацию присоски и пластикового открывающего инструмента, чтобы освободить сборку фронтальной панели.

Продолжайте поднимать по бокам сборки фронтальной панели, освобождая зажимы вдоль левой и правой стороны.

Не пытайтесь полностью удалить сборку фронтальной панели от заднего корпуса, так как в верхней части iPhone все еще остались несколько гибких кабелей.

Как только зажимы будут освобождены на дне и боках сборки фронтальной панели, потяните нижнюю часть сборки от заднего корпуса.

Откройте дисплей под углом около 90º и опирайте его на что-то, чтобы поддерживать его, пока вы работаете над телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей на месте, пока вы работаете. Это предотвращает ненужное напряжение на кабелях дисплея.

Удалите следующие два винта, которые закрепляют металлическую скобу аккумулятора к логической плате:

Один винт Phillips длиной 1.8 мм

Один винт Phillips длиной 1.6 мм

Удалите металлическую скобу аккумулятора из iPhone.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять разъем батареи из его гнезда на материнской плате.

Будьте осторожны, чтобы не повредить мелкие компоненты, установленным на поверхности вокруг гнезда.

Будьте очень осторожны, чтобы приподнимать только сам разъем батареи, а не гнездо на материнской плате. Если вы приподнимете гнездо или материнскую плату, вы можете повредить гнездо или близлежащие компоненты на плате.

Удалите следующие винты, закрепляющие кронштейн кабеля сборки передней панели к материнской плате:

Два винта Phillips по 1,2 мм

Один винт Phillips по 1,6 мм

Этот винт, как правило, не притягивается к магнитной отвертке. Будьте осторожны, чтобы не потерять его при извлечении и убедитесь, что он вернется на свое место — магнитный винт может вмешаться в работу компаса.

Поднимите кронштейн кабеля дисплея к батарее, чтобы отцепить его, и удалите его из iPhone.

Во время сборки зацепите левые крючки под материнской платой и опустите кронштейн к внешней стороне телефона.

Убедитесь, что батарея отключена, перед тем как отключить или подключить кабели на этом шаге.

Используйте пластиковый инструмент для открытия или ногти, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчика

Кабель ЖК-дисплея

Кабель дигитайзера

При сборке вашего телефона кабель ЖК-дисплея может отскочить от разъема. Это может привести к появлению белых линий или ничего вообще не появится при включении телефона. Если это случится, просто переподключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — это отключить и снова подключить батарею.

Удалите сборку передней панели из заднего корпуса.

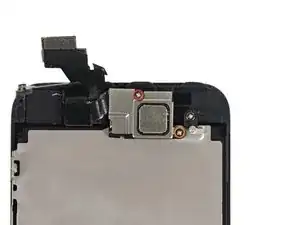

Удалите два винта, закрепляющие кронштейн фронтальной камеры к сборке дисплея.

Один винт Phillips по 4,1 мм

Один винт Phillips по 2,2 мм

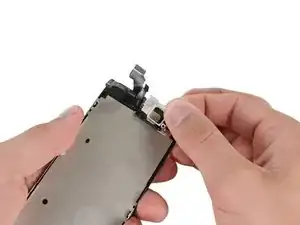

Удалите кронштейн динамика разговорного устройства из сборки дисплея.

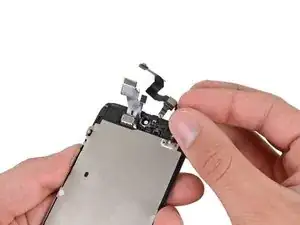

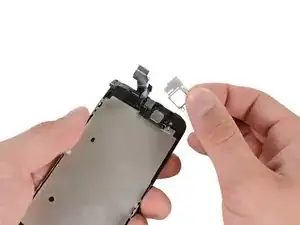

Удалите динамик разговорного устройства из iPhone.

Под металлическим кронштейном на верхнем винте есть небольшой черный пластиковый упор. Верхний винт проходит через металлический кронштейн, а затем через этот пластиковый упор.

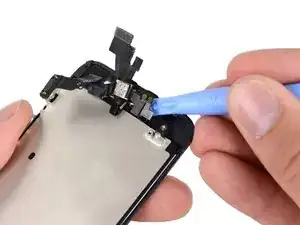

Начинайте под контактами динамика разговорного устройства, используйте пластиковый инструмент для открытия или кончик лопатки, чтобы извлечь кабель фронтальной камеры из сборки дисплея.

Внимание: Удаление контактов динамика разговорного устройства может привести к их повреждению. Будьте крайне осторожны при поднятии контактов.

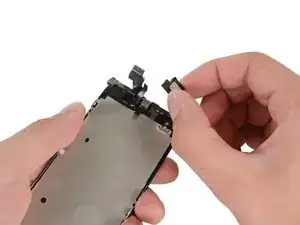

Удалите сборку фронтальной камеры и заднего микрофона.

Если вы устанавливаете новую деталь, ваша новая деталь может иметь две панели с отверстиями, используемыми для производственных целей. Эти панели можно отрезать ножницами.

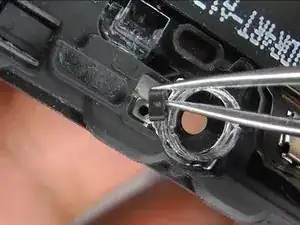

Существует небольшой квадратный пластиковый и металлический держатель для датчика приближения. Этот держатель необходим для правильной работы датчика приближения.

Если вы заменяете датчик приближения или камеру, убедитесь, что держатель остается прикрепленным к задней стороне дисплея. Если он отойдет с старым датчиком приближения, удалите его со старого датчика и используйте небольшое количество клея, чтобы повторно прикрепить его к задней стороне дисплея.
