Замена аккумулятора iPhone 5

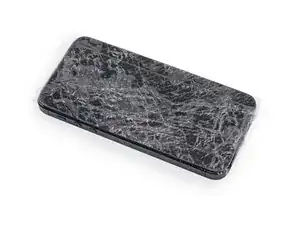

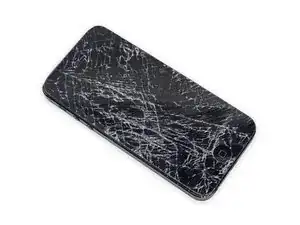

Если стекло дисплея треснуто, наклейте скотч, чтобы ограничить повреждения и предотвратить травмы во время ремонта.

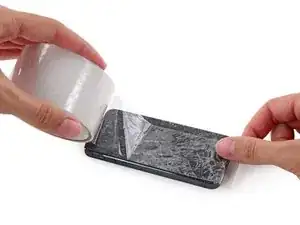

Наклейте перекрывающиеся полоски прозрачного упаковочного скотча на экран iPhone, пока вся передняя панель не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отколоться во время ремонта.

Перед началом работы разрядите аккумулятор iPhone ниже 25 %. Заряженный литий-ионный аккумулятор может воспламениться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

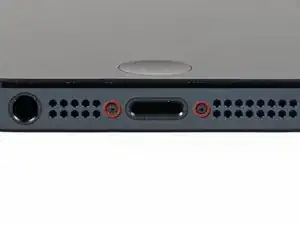

Удалите два винта Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

На следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что поднимаете весь дисплей целиком.

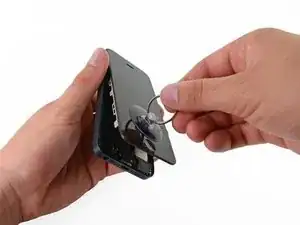

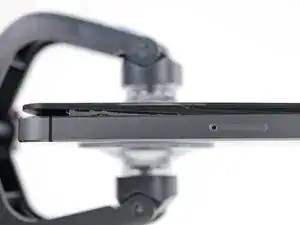

Если стекло начинает отделяться от пластиковой рамки, как показано на первом изображении, вставьте пластиковую раздвижную лопатку между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки из корпуса.

Если вы заново собираете телефон с отделившейся рамкой дисплея, может потребоваться нанести тонкую полоску клея между пластиковой рамкой и стеклом, чтобы надежно закрыть корпус.

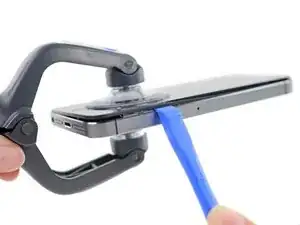

Следующие два шага демонстрируют работу Anti-Clamp — инструмента, разработанного нами для облегчения процесса открытия устройства. Если вы не используете Anti-Clamp, пропустите два следующих шага, чтобы перейти к альтернативному методу.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

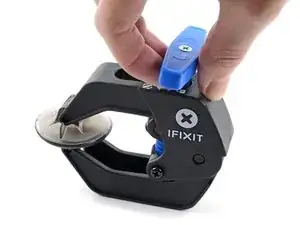

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

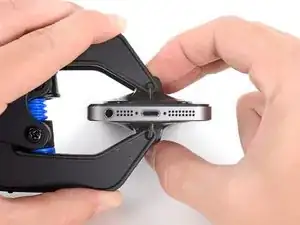

Наденьте рычаги на левый или правый край iPhone.

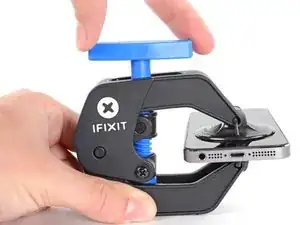

Разместите присоски вблизи нижнего края iPhone, непосредственно над кнопкой «Домой» — одну спереди, другую сзади.

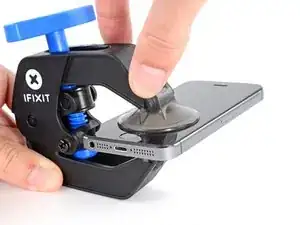

Сожмите присоски, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для надёжного удержания Anti-Clamp, вы можете использовать скотч, чтобы увеличить сцепление.

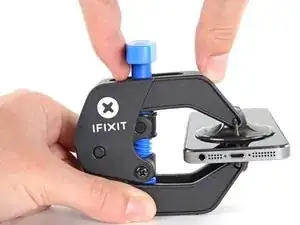

Подвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они смещаются, слегка ослабьте присоски и снова выровняйте рычаги.

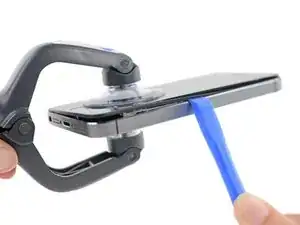

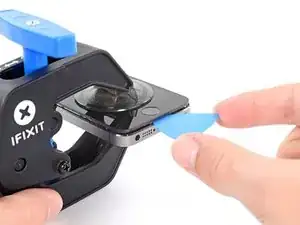

Вставьте раздвижную лопатку под экран, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточный зазор, дополнительно нагрейте область и поверните ручку на четверть оборота.

Не проворачивайте ручку более чем на четверть оборота за раз и ждите одну минуту между каждым проворотом. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

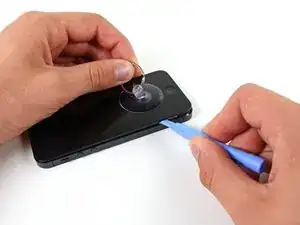

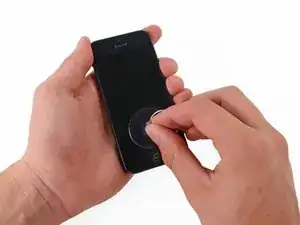

Прижмите присоску к экрану, непосредственно над кнопкой «Домой».

Убедитесь, что присоска полностью находится на экране, чтобы обеспечить надёжное прилегание.

Если вы открываете iPhone со сколотым стеклом, аккуратно наклейте несколько полос упаковочного скотча на переднюю часть и выпустите все пузырьки воздуха. Это позволит присоске надёжно захватить поверхность и минимизирует разлет осколков стекла.

Убедитесь, что присоска надёжно прикреплена к передней панели.

Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка приподнять переднюю панель относительно задней крышки.

Действуйте медленно и прикладывайте постоянное усилие. Посадка экрана значительно плотнее, чем в большинстве устройств.

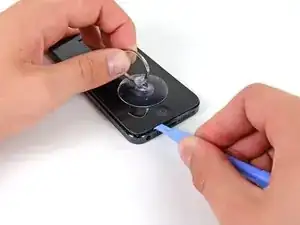

Пластиковой раздвижной лопаткой начните осторожно отжимать заднюю крышку вниз, от экрана, одновременно потягивая присоску вверх.

Для крепления передней панели к задней крышке используется несколько защёлок, поэтому, возможно, потребуется комбинировать использование присоски и пластиковой лопатки, чтобы освободить переднюю панель.

Продолжайте отжимать переднюю панель по боковым сторонам, освобождая защёлки с левой и правой сторон.

Не пытайтесь полностью отделить переднюю панель от задней крышки, так как к верхней части iPhone всё ещё подключены несколько ленточных кабелей.

После того как защёлки в нижней и боковых частях передней панели будут открыты, потяните нижнюю часть панели в сторону от задней крышки.

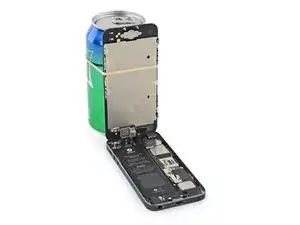

Раскройте дисплей примерно на 90º и оперетьте его о что-либо, чтобы он оставался открытым во время работы.

Закрепите дисплей резинкой, чтобы он оставался в надёжном положении во время работы. Это предотвратит чрезмерное напряжение в дисплейных кабелях.

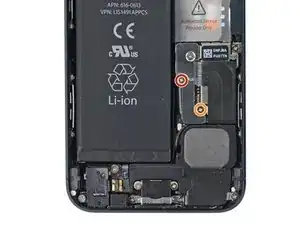

Выкрутите следующие два винта, крепящих металлическую скобу соединителя батареи к материнской плате:

Один Phillips-винт длиной 1,8 мм

Один Phillips-винт длиной 1,6 мм

Снимите металлическую скобу соединителя батареи с iPhone.

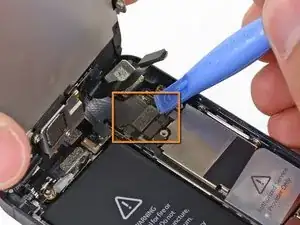

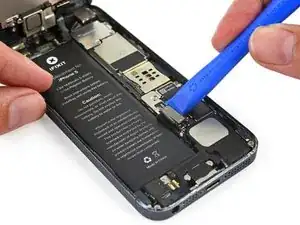

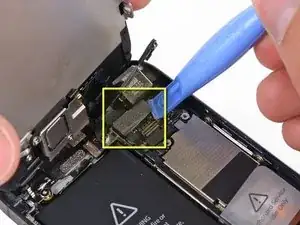

Воспользуйтесь пластиковой лопаткой, чтобы аккуратно поддеть разъём соединителя батареи и отсоединить его от разъёма на материнской плате.

Будьте осторожны, чтобы не повредить мелкие компоненты поверхностного монтажа, расположенные вокруг разъёма.

Очень внимательно следите за тем, чтобы поддевать только сам соединитель батареи, а не разъём на материнской плате. Если поддеть разъём на плате либо саму плату, можно повредить разъём или соседние компоненты.

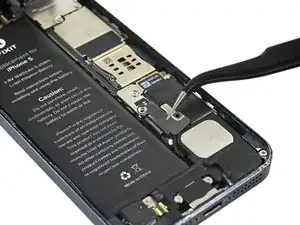

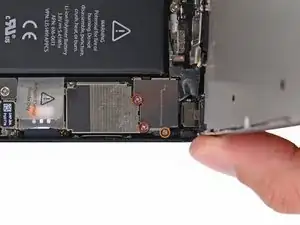

Выкрутите следующие винты, крепящие скобу кабелей передней панели к материнской плате:

Два Phillips-винта длиной 1,2 мм

Один Phillips-винт длиной 1,6 мм

Этот винт часто не притягивается к намагниченному жалу отвёртки. Будьте внимательны, чтобы не потерять его при извлечении, и убедитесь, что он потом попадёт на своё место — магнитный винт может повлиять на работу компаса.

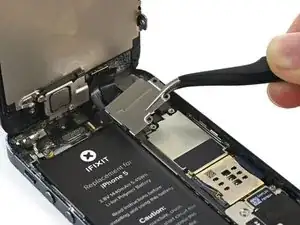

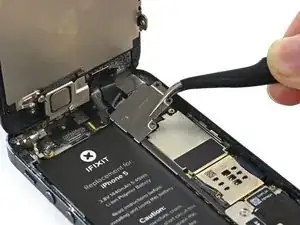

Поднимите скобу кабеля дисплея в сторону батареи, чтобы отцепить защёлки, и снимите её с iPhone.

При сборке заведите левые крючки скобы под материнскую плату и опустите скобу к наружной стороне телефона.

Перед отключением или подключением кабелей в этом шаге убедитесь, что батарея отключена.

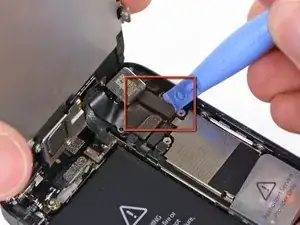

Используйте пластиковую лопатку или ноготь, чтобы отключить три кабеля передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель цифрового преобразователя

При сборке телефона кабель ЖК-дисплея может отсоединиться от разъёма. Это приведёт к появлению белых линий или к отсутствию изображения при включении. Если это произошло, просто снова подключите кабель и выполните цикл перезагрузки. Самый надёжный способ перезагрузки — отключить и снова подключить батарею.

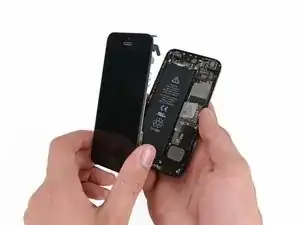

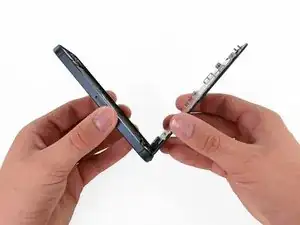

Снимите переднюю панель с задней крышки.

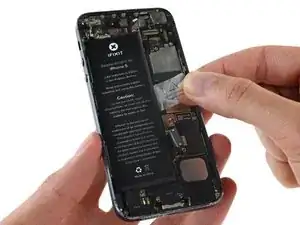

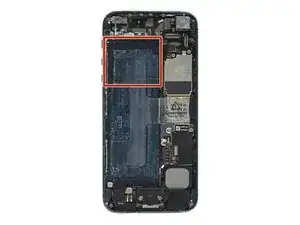

Воспользуйтесь выступающей прозрачной пластиковой перемычкой, чтобы отклеить батарею от основания, к которому она приклеена.

Если возникли трудности с отрывом батареи или перемычка сломалась, под край батареи нанесите несколько капель изопропилового спирта высокой концентрации (более 90 %).

Подождите около минуты, чтобы спирт ослабил клей. Затем аккуратно подденьте край батареи пластиковой лопаткой.

Не пытайтесь силой поддеть батарею. При необходимости добавьте ещё немного спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не протыкайте батарею при помощи инструмента.

Если в аппарате остался изопропиловый спирт, тщательно протрите его или дайте полностью высохнуть перед установкой новой батареи.

Если батарею по-прежнему трудно отклеить, разогрейте заднюю крышку iPhone с помощью iOpener'а или фена, чтобы размягчить клей.

Чрезмерный перегрев iPhone может привести к возгоранию батареи.

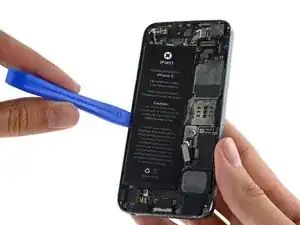

Используйте пластиковую лопатку, чтобы аккуратно поддеть батарею только по внешнему краю телефона. Поддевание в других местах, особенно вблизи материнской платы, может повредить плату.

Если батарея снимается с трудом, нанесите ещё несколько капель изопропилового спирта.

Поддевайте аккуратно и равномерно, чтобы не деформировать батарею. Деформированная батарея представляет опасность возгорания.

Не поддевайте верхнюю часть батареи — существует риск повредить кабели кнопки громкости.

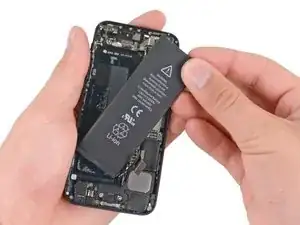

Извлеките батарею.

Если новая батарея поставляется в пластиковой плёнке, перед установкой снимите её, потянув за плёнку вдоль шлейфа.

Перед фиксацией новой батареи временно подключите её разъём к разъёму на материнской плате. Это обеспечит правильное позиционирование батареи в посадочном месте.

Закрепите батарею, отключите её, и продолжайте сборку устройства.

При сборке убедитесь, что батарея плотно прилегает к задней крышке. Это предотвратит повреждение других компонентов при установке передней панели.

Выполните принудительную перезагрузку после сборки. Это поможет избежать многих проблем и упростит диагностику.
