Замена кнопки питания iPhone 5

Если стекло дисплея треснуло, приклейте ленты, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone, пока вся лицевая поверхность не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Прежде чем продолжить, разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта 3.6 мм рядом с разъёмом Lightning.

На следующих шагах вы будете вынимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом, чтобы отжать металлические защёлки из корпуса.

Если вы собираете телефон с отделившейся рамкой дисплея, возможно, стоит разместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы корпус держался закрытым.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, перейдите через два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край вашего iPhone.

Разместите присоски ближе к нижнему краю iPhone прямо над кнопкой «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая для захвата Anti‑Clamp, вы можете использовать ленту, чтобы увеличить сцепление.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут соскальзывать, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор для вскрытия под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, дополнительно прогрейте область и поверните рукоятку на четверть оборота.

Не проворачивайте больше четверти оборота за раз и ждите одну минуту между поворотами. Дайте время и Anti‑Clamp выполнить работу за вас.

Пропустите следующие два шага.

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прикрывает участок экрана для плотного приклеивания.

Если вы открываете iPhone с разбитым стеклом, аккуратно наложите несколько полосок упаковочной ленты на переднюю часть и выжмите как можно больше пузырьков. Это даст присоске поверхность для захвата и уменьшит распространение осколков стекла.

Убедитесь, что присоска прочно прикреплена к переднему модулю.

Держа iPhone одной рукой, потяните вверх за присоску, чтобы слегка отвести передний модуль от заднего корпуса.

Действуйте медленно, применяя равномерную, уверенную силу. Экран сидит намного плотнее, чем в большинстве устройств.

С пластиковым инструментом для вскрытия аккуратно подденьте задний корпус вниз, отводя его от экрана, пока вы тянете вверх присоской.

Передний модуль крепится к заднему корпусу несколькими защёлками, поэтому может потребоваться сочетание присоски и пластикового инструмента для освобождения модуля.

Продолжайте поддевать по периметру стороны переднего модуля, отсоединяя защёлки по левой и правой стороне.

Не пытайтесь полностью снять передний модуль с заднего корпуса — в верхней части iPhone всё ещё подключены несколько шлейфов.

После освобождения защёлок внизу и по бокам поднимите низ модуля от заднего корпуса.

Откройте дисплей примерно на 90º и опирайте его о что‑то, чтобы он оставался зафиксированным во время работы с телефоном.

Наденьте резинку, чтобы удерживать дисплей в надёжном положении во время работы. Это предотвращает излишнее натяжение шлейфов дисплея.

Удалите следующие два винта, крепящие металлическую пластину контакта аккумулятора к плате логики:

Один винт Phillips 1.8 мм

Один винт Phillips 1.6 мм

Снимите металлическую пластину контакта аккумулятора с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять разъем батареи от его гнезда на плате.

Будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтированные компоненты вокруг гнезда.

Очень внимательно приподнимайте только сам разъем батареи, а не гнездо на плате. Если вы будете поддевать гнездо на плате или саму плату, вы можете разрушить гнездо или повредить расположенные рядом компоненты.

Удалите следующие винты, фиксирующие кронштейн кабеля сборки передней панели к плате:

Два винта Phillips 1,2 мм

Один винт Phillips 1,6 мм

Этот винт часто не притягивается к намагниченной отвертке. Будьте внимательны, чтобы не потерять его при снятии, и убедитесь, что он вернулся на своё место — намагниченный винт может мешать работе компаса.

Поднимите кронштейн кабеля дисплея в направлении батареи, чтобы отцепить его, и снимите его с iPhone.

При обратной сборке защёлкните левые крючки под платой и опустите кронштейн в направлении внешней стороны телефона.

Убедитесь, что батарея отключена перед тем, как отсоединять или присоединять кабели в этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель оцифровщика

При повторной сборке ЖК-кабель может отсоединиться от разъёма. Это может вызвать появление белых линий или полное отсутствие изображения при включении телефона. В таком случае просто повторно подключите кабель и выполните цикл питания телефона. Лучший способ перезапустить телефон — отключить и снова подключить батарею.

Снимите сборку передней панели с заднего корпуса.

Используйте видимую прозрачную пластиковую тягу, чтобы отодрать батарею от клея, фиксирующего её в iPhone.

Если вам трудно оторвать батарею или тяга обрывается, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи.

Подождите около одной минуты, чтобы раствор ослабил клей. Используйте инструмент для вскрытия, чтобы аккуратно приподнять батарею за край.

Не пытайтесь вырывать батарею силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Если по-прежнему трудно отодрать батарею, используйте iOpener или фен, чтобы нагреть задний корпус iPhone и размягчить клей.

Перегрев iPhone может привести к возгоранию батареи.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять батарею, только по внешнему краю телефона. Поддевание в любом другом месте, особенно рядом с платой, может повредить плату.

Если батарея не выходит легко, нанесите ещё несколько капель изопропилового спирта.

Поддевать следует аккуратно и равномерно, чтобы не деформировать батарею. Изогнутая батарея представляет собой риск возгорания.

Не поддевайте верхнюю часть батареи — вы рискуете перерезать кабели управления громкостью.

Удалите батарею.

Если запасная батарея поставлялась в пластиковом чехле, снимите его перед установкой, потянув в сторону от ленточного кабеля.

Перед тем как приклеивать замену, временно подключите разъем батареи к гнезду материнской платы. Это гарантирует правильное выравнивание батареи в её углублении.

Приклейте батарею, отключите её и продолжите сборку устройства.

При обратной сборке убедитесь, что батарея плотно прилегает к заднему корпусу. Это предотвратит повреждение других компонентов при установке передней панели.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить устранение неисправностей.

Используйте острый конец лопатки, чтобы приподнять разъём кабеля антенны сотовой связи из его гнезда на плате, прямо над корпусом динамика.

Удалите следующие два винта, фиксирующие верхний кронштейн платы к заднему корпусу:

Один винт Phillips 1,5 мм

Один винт Phillips 2,3 мм

Снимите кронштейн с верхней части платы.

Не сломайте крошечную заземляющую лапку, выступающую от кронштейна рядом с тыльной камерой.

На более новых моделях кронштейн может быть прикреплён к корпусу камеры и не выниматься полностью.

Используйте плоский конец лопатки, чтобы отключить следующие три кабеля от платы:

Верхний межсоединительный кабель

Кабель кнопочной сборки

Нижний межсоединительный кабель

Удалите два винта Phillips 1,3 мм из внутренней верхней части заднего корпуса.

Удалите один оставшийся винт Phillips 1,2 мм в средней части кронштейна платы.

Снимите средний крепёжный кронштейн с платы логики.

Используйте лопатку, чтобы поддеть разъём кабеля разъёма Lightning и отсоединить его от гнезда на плате логики.

Осторожно отогните кабель назад, чтобы он не мешал плате логики.

Нажмите на отверстие для извлечения SIM-карты на правой стороне iPhone с помощью инструмента для извлечения SIM-карты или согнутой скрепки, чтобы извлечь лоток для SIM-карты.

В качестве альтернативы вы можете нажать на рычаг извлечения SIM-карты изнутри плоским концом лопатки.

Удалите лоток для SIM-карты из iPhone.

Удалите следующие винты, фиксирующие плату логики к задней панели:

Два винта Phillips 2.3 мм

Два стоечных винта 2.7 мм

Стоечные винты лучше всего удалять с помощью отвертки для стоечных винтов или битой для стоечных винтов.

В экстренном случае можно использовать маленькую плоскую отвёртку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Один неферромагнитный стоечный винт 2.7 мм

Обязательно верните этот винт на его исходное место в верхней части платы логики. Магнитный винт может помешать работе цифрового компаса.

Поверните узел платы логики в сторону отсека аккумулятора на задней панели.

Не пытайтесь полностью снять узел платы логики с задней панели — ещё один кабель подключён к нижней стороне платы логики.

Окружение вспышки приклеено к модулю вспышки и к задней панели. Если оно остаётся на задней панели, снимите его пинцетом и установите обратно на модуль вспышки.

Примечание: при повторной сборке устройства убедитесь, что нижний межсоединительный кабель не заправлен под плату логики.

Используйте наконечник лопатки, чтобы поддеть разъём кабеля Wi‑Fi и отсоединить его от гнезда на нижней стороне платы логики.

Снимите узел платы логики с задней панели.

Пока плата логики вынута из телефона, храните её на заземлённом антистатическом коврике, чтобы избежать повреждения схемы.

С помощью наконечника лопатки снимите резиновую прокладку под кнопкой питания.

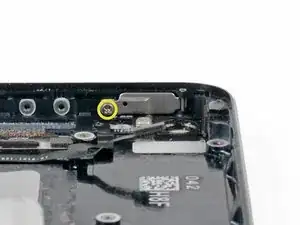

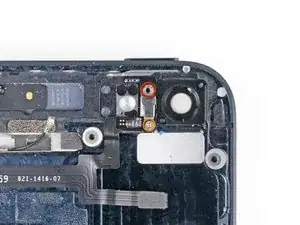

Удалите следующие винты с металлического кронштейна между окнами задней вспышки и камеры:

Один стоечный винт 2.9 мм

Стоечные винты лучше всего удалять с помощью отвертки для стоечных винтов или биты для стоечных винтов. Маленькая плоская отвёртка также может подойти — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Один винт Phillips 1.6 мм

Один винт Phillips 1.9 мм

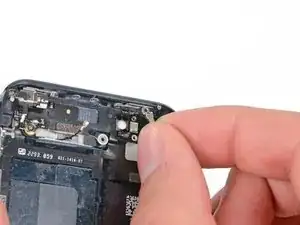

Снимите металлический кронштейн между окнами задней вспышки и камеры.

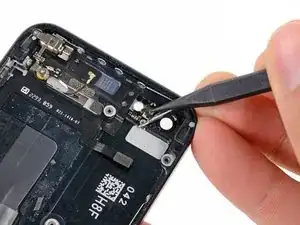

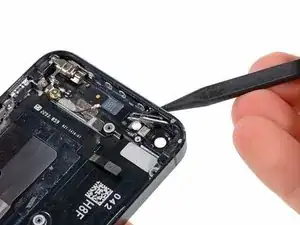

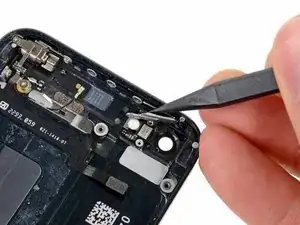

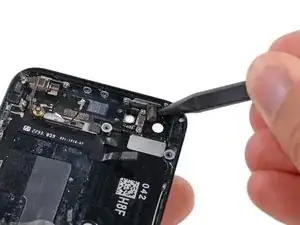

С помощью наконечника лопатки отогните металлический кронштейн, удерживающий переключатель питания, от верхней части задней панели.

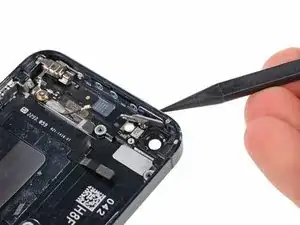

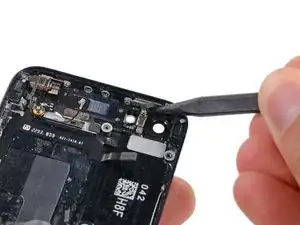

Нажмите кнопку питания в заднюю панель с внешней стороны телефона концом лопатки.

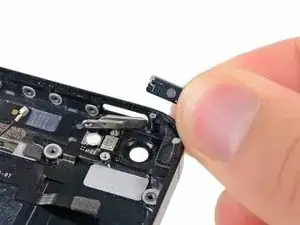

Снимите кнопку питания.

При установке кнопки питания убедитесь, что шарнирная металлическая петля на задней стороне поднята вверх, как показано, а не опущена вниз.
