Замена логической платы iPhone 5

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта, заклейте стекло лентой.

Наклейте полосы прозрачной упаковочной ленты внахлёст на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Перед продолжением разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два 3,6 мм винта Pentalobe рядом с разъёмом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начнёт отделяться от пластика, как показано на первом изображении, вставьте пластмассовый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом, чтобы поддеть металлические защёлки и освободить их из корпуса.

Если вы собираете телефон с отделившейся рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага ниже для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край вашего iPhone.

Разместите присоски близко к нижнему краю iPhone чуть выше кнопки «Home» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность вашего iPhone слишком скользкая и Anti-Clamp плохо держится, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Вставьте инструмент-фиксатор под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку на четверть оборота.

Не крутите более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Прикрепите присоску к экрану непосредственно над кнопкой «Home».

Убедитесь, что присоска полностью расположена на экране для плотного прилегания.

Если вы открываете iPhone со треснувшим стеклом, аккуратно наклейте несколько полос упаковочной ленты на переднюю панель и разгладьте пузырьки. Это даст присоске поверхность для захвата и минимизирует распространение осколков стекла.

Убедитесь, что присоска надежно прикреплена к передней панели в сборе.

Удерживая iPhone одной рукой, тяните присоску вверх, чтобы слегка отделить переднюю панель в сборе от заднего корпуса.

Работайте медленно, прикладывая равномерное постоянное усилие. Экран подогнан гораздо плотнее, чем в большинстве устройств.

С помощью пластмассового инструмента для вскрытия начните аккуратно отгибать задний корпус вниз, от экрана, одновременно тянув присоску вверх.

Передняя панель в сборе закреплена к заднему корпусу несколькими защёлками, поэтому вам может понадобиться сочетание присоски и пластмассового инструмента, чтобы освободить панель.

Продолжайте поддевать по периметру передней панели, отсоединяя защёлки по левой и правой стороне.

Не пытайтесь полностью снять переднюю панель в сборе с заднего корпуса, так как в верхней части iPhone всё ещё подключены несколько шлейфов.

После освобождения защёлок внизу и по бокам передней панели оттяните нижнюю часть панели от заднего корпуса.

Откройте дисплей примерно под углом 90º и опирайте его о что-то, чтобы он оставался раскрытым во время работы с телефоном.

Добавьте резинку, чтобы удерживать дисплей в зафиксированном положении во время работы. Это предотвратит лишнее натяжение кабелей дисплея.

Удалите следующие два винта, крепящие металлическую планку разъёма батареи к логической плате:

Один винт Phillips 1,8 мм

Один винт Phillips 1,6 мм

Снимите металлическую планку разъёма батареи с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать разъем батареи от его гнезда на логической плате.

Будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Будьте очень осторожны и отжимайте только сам разъем батареи, а не гнездо на логической плате. Если вы отожмёте гнездо на плате или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, фиксирующие кронштейн кабеля сборки передней панели к логической плате:

Два винта Phillips 1.2 мм

Один винт Phillips 1.6 мм

Этот винт обычно не притягивается к намагниченной отвертке. Будьте внимательны, чтобы не потерять его при снятии, и убедитесь, что он вернулся на своё место — намагниченный винт может мешать работе компаса.

Поднимите крепление кабеля дисплея в направлении батареи, чтобы отстегнуть его, и удалите его с iPhone.

При сборке защёлкните левые крючки под логической платой и опустите кронштейн в сторону внешней части телефона.

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-экрана

Кабель дигитайзера

При повторной сборке кабель ЖК-экрана может отскочить от разъема. Это может привести к появлению белых полос или отсутствию изображения при включении телефона. В этом случае просто подключите кабель снова и выполните циклическое включение питания телефона. Лучший способ перезапустить телефон — отключить и снова подключить батарею.

Снимите сборку передней панели с задней крышки.

Используйте открывающую прозрачную пластиковую язычок, чтобы отслоить батарею от клея, фиксирующего её к iPhone.

Если вам трудно оторвать батарею или язычок отрывается, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи.

Подождите около одной минуты, чтобы спиртовой раствор ослабил клей. Используйте инструмент для вскрытия, чтобы аккуратно приподнять батарею за её край.

Не пытайтесь силой выдёргивать батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом для отжима.

Если в телефоне остался спиртовой раствор, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Если вам по-прежнему трудно оторвать батарею, используйте iOpener или фен, чтобы нагреть заднюю крышку iPhone и размягчить клей.

Перегрев iPhone может привести к возгоранию батареи.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять батарею, только у наружного края телефона. Отжим в другом месте, особенно рядом с логической платой, может привести к повреждению логической платы.

Если батарея не поднимается легко, нанесите ещё несколько капель изопропилового спирта.

Отжимайте аккуратно и равномерно, чтобы не деформировать батарею. Согнутая батарея может представлять опасность возгорания.

Не отжимайте верхнюю часть батареи — вы рискуете перерезать кабели управления громкостью.

Удалите батарею.

Если ваша запасная батарея поставлялась в пластиковой оболочке, снимите её перед установкой, вытянув оболочку от ленточного кабеля.

Перед тем как приклеивать новую батарею, временно подключите разъем батареи к гнезду на материнской плате. Это гарантирует правильное выравнивание батареи в её посадочном месте.

Приклейте батарею, отключите её и продолжите сборку устройства.

При сборке убедитесь, что батарея плотно прилегает к задней крышке. Это предотвратит повреждение других компонентов при установке сборки передней панели.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Используйте наконечник лепесткового инструмента, чтобы отжать разъем кабеля антенны сотовой связи от его гнезда на логической плате, прямо над корпусом динамика.

Удалите следующие два винта, фиксирующие верхний кронштейн логической платы к задней крышке:

Один винт Phillips 1.5 мм

Один винт Phillips 2.3 мм

Снимите кронштейн с верхней части логической платы.

Следите, чтобы не отломать крошечную заземляющую лапку, которая выступает от кронштейна рядом с тыловой камерой.

На более новых моделях кронштейн может быть прикреплён к корпусу камеры и не выходить полностью.

Используйте плоский конец лепесткового инструмента, чтобы отключить следующие три кабеля от логической платы:

Верхний межсоединительный кабель

Кабель кнопочной сборки

Нижний межсоединительный кабель

Удалите два винта Phillips 1.3 мм с внутренней верхней части задней крышки.

Удалите одиночный винт Phillips 1.2 мм, остающийся в средней секции кронштейна логической платы.

Снимите центральный кронштейн с платы логики.

С помощью лопатки приподнимите разъём кабеля Lightning из его гнезда на плате логики.

Аккуратно отогните кабель назад и уберите его с зоны платы логики.

Нажмите на фиксатор SIM-карты с правой стороны iPhone инструментом для извлечения SIM-карты или согнутой канцелярской скрепкой, чтобы извлечь лоток SIM-карты.

Альтернативно, можно нажать на рычажок извлечения SIM-карты изнутри плоским концом лопатки.

Удалите лоток SIM-карты из iPhone.

Удалите следующие винты, закрепляющие плату логики в задней крышке:

Два винта Филлипс 2,3 мм

Два стоечных винта 2,7 мм

Стоечные винты лучше всего вынимать с помощью отвёртки или биты для стоечных винтов.

В крайнем случае можно использовать небольшую плоскую отвёртку — действуйте особенно осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Один немагнитный стоечный винт 2,7 мм

Обязательно верните этот винт на его исходное место в верхней части платы логики. Магнитный винт может помешать работе цифрового компаса.

Поверните узел платы логики в сторону батареи в задней крышке.

Не пытайтесь пока полностью снять узел платы логики с задней крышки — к нижней стороне платы всё ещё подключён один кабель.

Окаймление вспышки приклеено к модулю вспышки и задней крышке. Если оно останется на задней крышке, снимите его пинцетом и установите обратно на модуль вспышки.

Примечание: при сборке устройства убедитесь, что нижний межсоединительный кабель не заправлен под плату логики.

Используйте наконечник лопатки, чтобы приподнять разъём кабеля антенны Wi‑Fi из его гнезда на нижней стороне платы логики.

Снимите узел платы логики с задней крышки.

Пока плата логики вынута из телефона, держите её на заземлённом антистатическом коврике, чтобы предотвратить повреждение электроники.

Удалите два винта Филлипс 1,1 мм, фиксирующие кронштейн задней камеры на плате логики.

Снимите кронштейн задней камеры с платы логики.

Используйте плоский конец лопатки, чтобы отключить кабель задней камеры от его гнезда на плате логики.

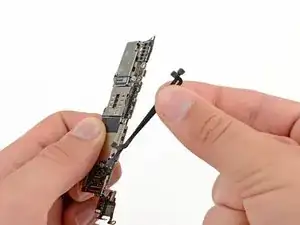

Снимите заднюю камеру с платы логики.

Ваша запасная деталь может не комплектоваться окантовкой вспышки — если нет, снимите её со старой камеры и перенесите на замену.

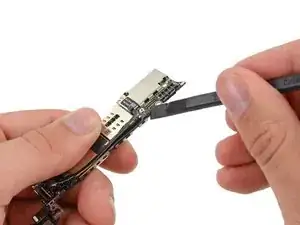

Используйте плоский конец лопатки, чтобы отключить нижние концы межсоединительных кабелей от их гнёзд на плате логики.

Снимите два межсоединительных кабеля с платы логики.

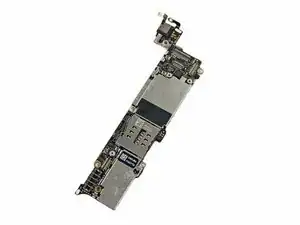

Остаётся оголённая плата логики.
